Lynx Studio Technology - E44

Wode 添加于 2014 年 10 月 11 日 ·

分享到微信

共有 1 条评论

产品信息

  • Lynx Studio Technology
  • E44
  • 未知
最后更新 2014 年 10 月 11 日

产品详情

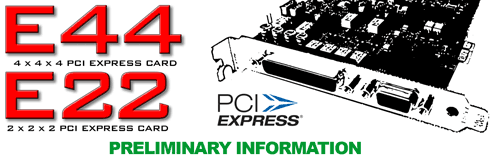

E44 是四个模拟 I/O 通道和四个数字 I/O 通道的 PCI-e 音频接口,E44 PCI Express 针对多数专业录音和广播工作室需求而设计。构建在传奇的业界领先 LynxONE 和 LynxTWO 卡的基础上,这个 E 系列具有跨越式的进步,提供了最高性能的 A/D 和 D/A 转换系统,并将其合并到了一张 PCI Express 卡中。

E44 PCI Express
针对多数专业录音和广播工作室需求而设计。构建在传奇的业界领先 LynxONE 和 LynxTWO 卡的基础上,这个 E 系列具有跨越式的进步,提供了最高性能的 A/D 和 D/A 转换系统,并将其合并到了一张 PCI Express 卡中。事实上,E44 的表现令 Lynx Aurora 转换器都顿显失色。自 1998 年,Lynx 就为工程师提供了高可靠性 24/7(7天/24小时)的运行。这个 E 系列在此传统基础上改进,升级增强了 I/O 保护以及计算机噪声屏蔽及其相关的电源。

E44 大体上等同于 PCI Express 格式的 LynxTWO-A。

E44 卡采用了尖端的设计以实现高性能的水平。零件都一丝不苟的选择以支持低噪音和失真。电路拓扑结构经凑并消除了外部噪音。电容与电介都提供了高可靠性以及高寿命。相当的成果应用到了 PCB 的布局上,专注于原件的布置与走线,并使用了很多铜面屏蔽和电源分配。

要从 PCI Express 总线供电,这提供了一个特别的挑战,因为被动电源欠缺对功率模拟放大器阶段需求的支持。E 系列使用了独特的方案来供电,提供了极低的噪音,这在计算机供电上来说是非常不容易的设计。

另一个核心技术是 现场可编程逻辑门阵列(FPGA)的使用,它率先在 Lynx 音频设备中使用。E 系列使用了在我们最新设备 16 x 8 调音台以及 V2 DMA 引擎中大量的并行处理资源,最大化了 PCIe 总线吞吐量并最小化了 CPU 负载。与往常一样,FPGA 允许在未来升级添加新的功能。

适用于:
  • 极其精准而清晰的捕获并存储历史性和经典性的素材。
  • 广播用途,需要 24/7(7天/24小时)完美运行
  • 音频测量
  • 音频制作
  • 医学、军事以及工业用途需要完整音频频谱能力和极端可靠性的情况
E44
  • 四通道 A/D 和 D/A 转换
  • 四通道 AES3 或 S/PDIF I/O
  • 极低抖动 SynchroLock(同步锁定)采样时钟发生器
  • 所有模拟 I/O 固定或可调节修整电平,继电控制
  • 自动输出静音开/关(防砰)
  • 基于 FPGA 板载硬件混合
  • V2 DMA 引擎推动的极低延迟运行
  • 用于 Macintosh OS X、Windows 7 & 8 的驱动。Thunderbolt(雷电)兼容。
  • Lynx Mixer 应用程序
  • 美国设计和生产
  • 初步规范 - 如有变更,恕不另行通知
