RME - ADI-642

musiXboy 添加于 2011 年 05 月 07 日 ·

分享到微信

暂无评论

产品信息

  • RME
  • ADI-642
  • 未知
最后更新 2011 年 05 月 07 日

购物比价

RME ADI-642 24Bit/192kHz MADI/AES 数字格式转换接口

价格 25155.00
运费 免运费

▲正品行货▲RME ADI-642 24Bit/192kHz MADI/AES 数字转换接口

价格 20900.00
运费 50.00

产品详情

     ADI-642是RME最近增加到成功的MADI系列中的一个8通道MADI/AES格式转换器,它作为Hammerfall DSP MADI PCI卡理想的AES/EBU前端,支持192 kHz和24 bit规格。它最优秀的特点是容易使用的72x72路由矩阵,能够分配任何输入通道到所有的独立输出通道,让用户自由分配全部64 MADI和8 AES通道。

     其他特点包括:

     ? 原生支持双线和4线AES
     ? 原生支持双线和4线MADI
     ? 这些格式之间的直接转换
     ? 使用多台机器时的自动延迟补偿
     ? 高达192 kHz的模拟立体声监听输出
     ? MADI和AES细节状态显示
     ? 通过MADI传输MIDI数据
     ? SteadyClock(稳定时钟)技术可作时钟再生并最大程度消除抖晃

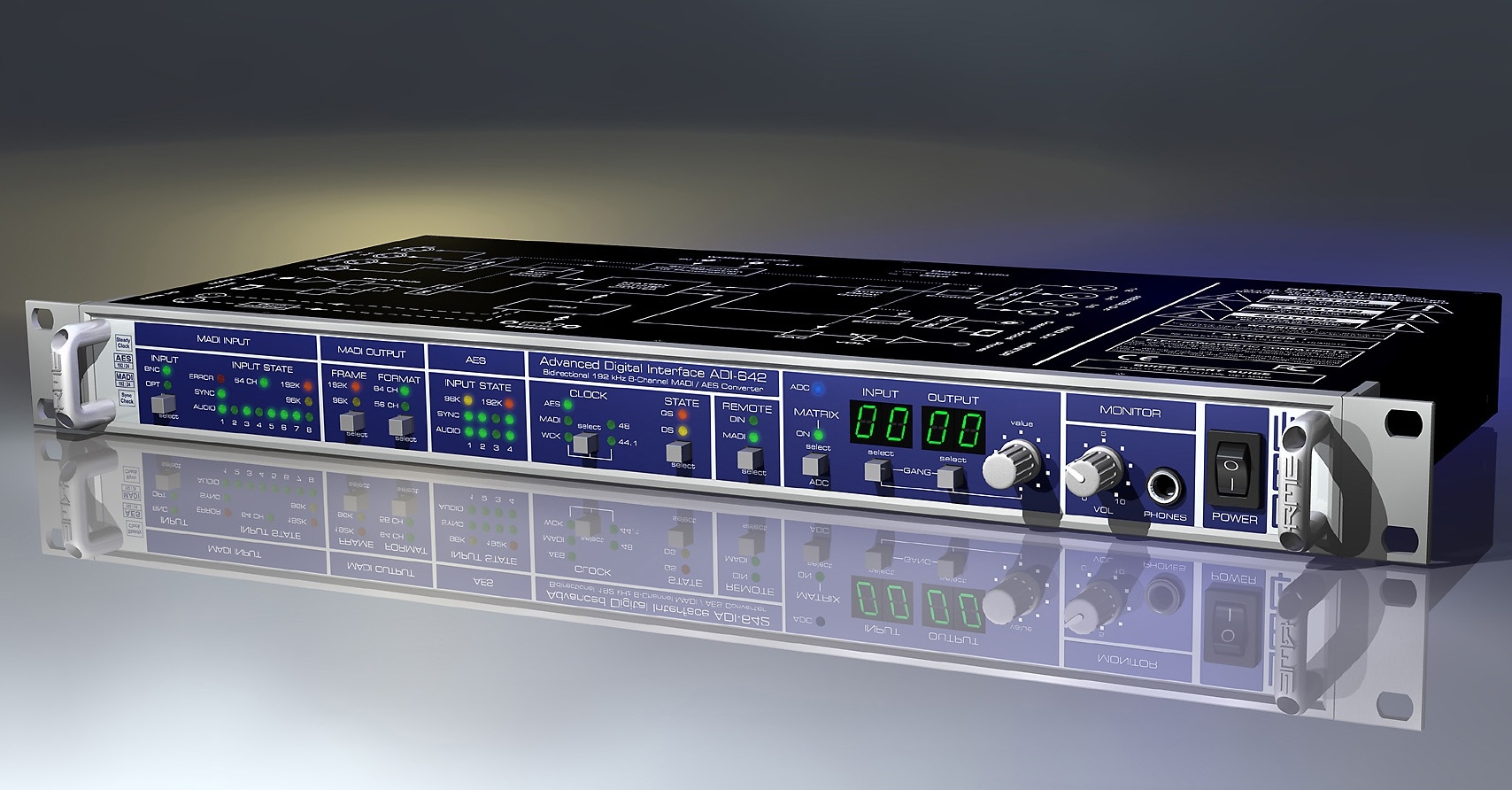

     ADI-642作为MADI和AES之间的格式转换器,外形是紧凑的19英寸宽,1U高机箱。MADI处理24 bit的音频采样,对于48kHz采样率有64通道;对于96kHz有32通道;192kHz有16通道。全部通道通过单线传送,可以使用同轴电缆(BNC)或光纤,允许的长度超过100米。4个XLR插座提供AES/EBU输出和输入。ADI-642在输入端可以接收相对于96k和192k结构的56和64通道,它的输出端同样可以发生这些格式,因此ADI-642甚至可以作为兼容MADI设备之间的一个完善的接口来使用。

     特点

     在光纤和同轴电缆输入之间完全自动的选择为受到关注的应用提供了有用的冗余模式;广泛的状态显示给出更多有关锁定和同步状态、音频内容以及输入信号的物理品质等信息。

     ADI-642兼容不断增长的全部采样率,提供单、双、4倍速的字时钟,发送双线96kH信号到MADI数据流和AES端口,甚至也支持双倍MADI采样率(96K frame),同样也支持192 kHz (4线, 192 kHz frame)。广泛使用在其他RME产品中的SyncAlign(r) 和SyncCheck(r)专利技术保证了完美的同步和清晰的错误检测。多台机器可以在字时钟的精密同步下对齐到采样精度。即使在机器关闭时全部设置仍得以保存。

     此外ADI-642具有容易使用的72 x 72矩阵路由器,一个输入信号能够分配到AES和MADI.随意一个输出通道,不但在格式转换时允许自由的信号路径,相同格式的信号亦然。一个输入信号能够分配到任何数量的输出,使用多台ADI-642时,一些MADI信号可以合并到一条MADI数据流中。

     16条MIDI通道可以交织在MADI中传送(甚至在使用64条音频通道时),设备可以通过MIDI遥控和设置,可以通过MIDI显示并查询所有状态。每台ADI-642拥有分别的识别编号(ID),因此可以通过一条MIDI通道分别控制。


     应用实例:

     RME HDSP MADI 的AES/EBU前端
     任何MADI 设备的AES/EBU输入盒
     Digital Multicore, 使用单线长距离传送信号
     MADI同轴/光纤或反向转换
     MADI 分配器和路由器
     AES/MADI 插入器
     MADI 合并器


     RME的SteadyClock™让ADI-642使用MADI无需另外的字时钟连接,并确保在任何情况下具有优秀的时钟品质。因为高度有效的抖晃降低,时钟信号(甚至AES和字时钟)皆可得到改善和更新,随后作为字时钟输出的参考时钟。智能时钟(ICC)控制在失去输入信号时仍然保持最后有效的采样频率。


     自动延迟补偿消除了信号从一台设备传输到另一台时固有的延迟,每台设备自动识别它们在链路中的位置和AES延迟数据,确保全部AES输入和输出的同步操作。

     模拟监听输出工作在立体声并具有低阻抗,可用于线路和耳机输出,192 kHz时的SNR可达119 dBA。矩阵路由器可以分配36对立体声输入中任何一对到监听输出。

     自动延迟补偿

     典型的应用实例是同时使用电脑内部的HDSP MADI PCI卡与外部的ADI-642 AES接口。MADI发送64通道,8台ADI-642通过32个AES I/O也能提供64通道,附带的矩阵路由器使这样的设置容易构成。MADI信号从一台设备传向另一台设备。在第一台ADI-642,矩阵将AES通道1-8送MADI 1-8,第二台则是MADI 9-16,如此类推。每台ADI-642通过MADI的采样信号不免会产生延迟,造成AES输入和输出的偏移。这个问题由自动延迟补偿(Automatic Delay Compensation)给予纠正。链路中的这一部分校正的AES输入和输出,让全部样本按统一的时间排列。

     ADI-642兼容其他公司的MADI接口,例如Sony, Merging, Lawo, Euphonix, Stagetec, Jünger, Audio Service, AMS等。

     ●MADI输入: 1 x BNC, 1 x 光纤
     ●MADI输出: 1 x BNC, 1 x 光纤
     ●AES/EBUl输入: 4 x XLR, 电气绝缘,高灵敏度输入级(< 0.3 Vpp), 兼容SPDIF
     ●AES/EBU输出: 4 x XLR, 平衡传送,5 Vpp
     ●字时钟输入: BNC, 信号变换电路(在1.2 Vpp功能上)
     ●字时钟输出: BNC, 低阻抗输出级, 4 Vpp,75 Ohms, 防短路保护
     ●MIDI输入和输出: 通过5脚DIN 插头
     ●同步源: MADI, AES, 字时钟, 内部
     ●音调变化: 根据输入信号或字时钟
     ●采样频率: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz, 可变 (同步/字时钟)
     ●采样率范围: MADI: 32 - 192 kHz, 字时钟: 27 kHz - 200 kHz, AES: 28 kHz - 200 kHz
     ●抖晃: 内部时钟 < 1 ns, 外部时钟 < 1 ns
     ●抖晃抑制: >30 dB (2.4 kHz)
     ●抖晃灵敏度: 全部PLLs 操作错误-100 ns以下免计
     ●电源: 内置开关电源, 100V - 240V AC, 20瓦
     ●体积: (WxHxD) 483 x 44 x 200 mm
     ●保修期:2年
