· 半瓶醋 添加于 2006-01-07 · 暂无评论

前在两节我们介绍了Digi 001和Pro Tools LE的基本情况,接下来说一下他们在录音中的基本操作。

首先是连接,也就是音频信号和Digi 001的连接。不过在说之前我们有必要回顾一下传统录音中的系统连接,也就是我们通常所说的五大系统的连接。

我们通常所说的五大系统是指拾音系统、调音系统、录音系统、监听系统、联络系统。 说开了也就是下面这些东西。

拾音系统:话筒拾取、音源输入

话筒拾取:声学乐器、人声、自然界其他音源

音源输入:VCD、DVD、MD、DAT、E’GT、E’BASS等

调音系统:调音台及周边设备

调音台:模拟、数字、模拟数控

周边设备:均衡器、效果器、压限器、激励器、滤波器、

扩展器、噪声门、话筒放大器、母带处理器……

记录系统:多轨录音机

多轨录音机:磁带式多轨录音机(模拟、数字)

硬盘式多轨录音机(数字)

磁光盘多轨录音机(数字)

监听系统:监听音箱、功率放大器

监听音箱:有源、无源

近场、远场

模拟、数字

功率放大器:模拟、数字

联络系统:对讲话筒、耳机放大器、耳机

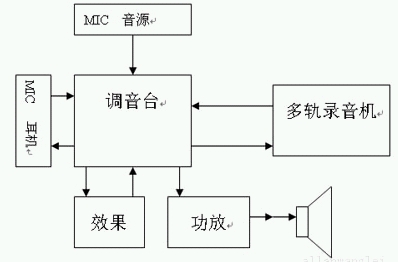

那么这几个系统该怎么连呢?看一个简单的图:


 系统连接

系统连接

简单的来说,就是音源进入调音台的通道输入(MIC或LINE),经过直接输出(DIRECT OUT)进入到多轨机的轨道输入(TRACK IN),再通过多轨机的轨道直接输出(TRACK DIRECT OUT)返回到调音台的轨道返回里。对于周边,我们一般会把效果器和调音台并联,也就是通过辅助发送(AUX SEND)将需要加效果的信号发送到效果器,再通过调音台的辅助返回(AUX RETURN)进入到立体声总线。至于需要你做单独处理的信号,你就要用到插入了(INSERT)。

监听要通过调音台的监听输出(MONITOR OUT),给功放然后就给监听音箱了。对讲话筒我们就接在它的输入口上,对方的耳机就经过耳机接口(PHONES)接给录音室的耳机功放,耳机当然就接在耳机功放上了。但你一定要清楚,这时你控制室里的监听信号和对方耳机里的信号是一样的,这只适合小工作室的简单连接用,这种方法其实是不符合录音的基本要求的,正常棚里录音室和控制室的监听是应该可以分开控制的,举两个例子说明为什么要这样:先说比如贴唱,歌手的耳机里可能需要加过很舒服的混响不过这样就不大适合录音师和监制用了,因为过多的混响不方便录音师的切入切出,当然它也会给歌手本身的音色、音准带来一定的假象。

再说比如录弦乐,乐手的耳机里只要求听点、号和基础音乐部分,并不要求听到自己录后的返送声,但录音师不可能也和他们听的一样,而不去听他们拉的什么,要是那样的话何谈录音呢?

所以说你一套监听就完不成这个要求了,那么我们通常会用AUX或别的方法再发送另一套监听给录音室了,当然如果你在录音输出插入了母带处理之类的声处理设备时,监听方式可就又要变了,这时你必须去听带后的声音了。当然听带后的声音也是我们录音的基本要求。至于话放和其他声处理设备的连接在这里就不细说了,这个问题就说这么多吧,那么在这里我们还是以一套监听来简单说一下这套系统的连接吧。

Digi 001一共有8个模拟输入,其中1和2是卡农和大三芯的复合式插头,电容式话筒应该接在此处,当使用线路电平进入1和2时,应将定值衰减开关(PAD)按下,当需要对电容话筒进行幻象供电时,要将幻象供电(PHANTOM POWER)开关打开,可为话筒提供48V幻象电源。注意:是48V呦!其它6个线路输入根据具体情况进行连接。

监听一般可以连接在后板上的MONITOR OUT上,耳机可连接Phone出口,其它8个模拟输出中的1和2又被预设为主输出,通常用来连接至模拟磁带机上。当需要使用数字传输时,001后背板上设有S/P DIF格式的数字输入/输出,在接口卡上还设有光缆的数字输入/输出,您可以通过播放引擎Playback Engine来在S/P DIF和ADAT格式间切换数字信号的输入输出。


 播放引擎Playback Engine

接下来就以贴唱为例,具体说一下连接方法。

接下来以贴唱为例,详细的说一下这套系统的连接。

贴唱就是在以有的伴奏上加入人声,那么按照我们前面所说的连接思路来一步步的分析一下。

先说音源,有两个,一是伴奏,一是人声,伴奏你可以来自DAT、VCD、或是TAPE,那么它们首先属于高电平信号,应该接入001的LINE 接口,当然象DAT你也可以走数字接口,可以是S/P DIF或是光纤,不过如果用光纤你可不要忘了切换格式哦。如果是模拟信号,建议你接在后面板的模拟输入里3、4、5、6、7、8任选一对就好了!

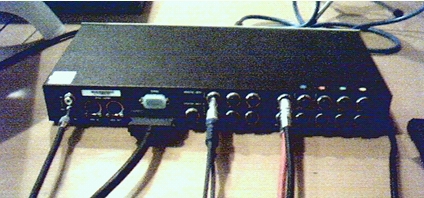

 两路输入信号

那么人声应接入001的MIC接口,因为它属于低电平信号,那么不管是动圈、电容还是驻极体你往里插就好了,不过要注意如果是电容话筒,你一定要看看它是否需要48V的PHANTOM POWER,如果需要你就要把那个小红按钮按下了。如果不是48V可不要乱用啊!

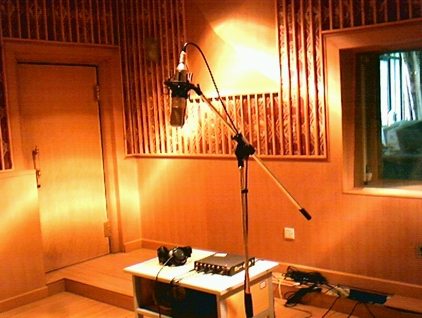

 录音间

此外我们还有联络系统的两个小东西,对讲话筒你可以接在MIC2,因为它现在空着呢,这样你只需要建一个AUX轨,把输入口选成它就可以轻松控制它了。录音室的耳机可以通过001的耳机输出接出,接至录音室的耳机功放,这时你需要一条特殊的线,就是一头是大三芯另外一头是两个大二芯的线,可以自己做当然也可以买。我都是自己做线。耳机当然是接在耳放上了!

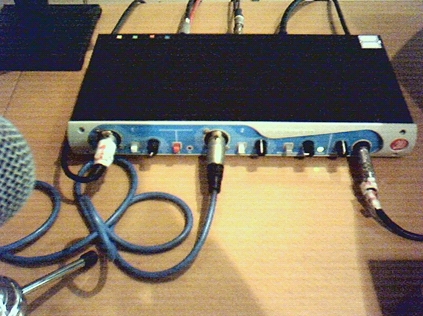

 话筒输入

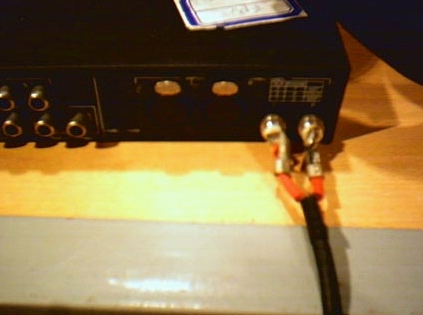

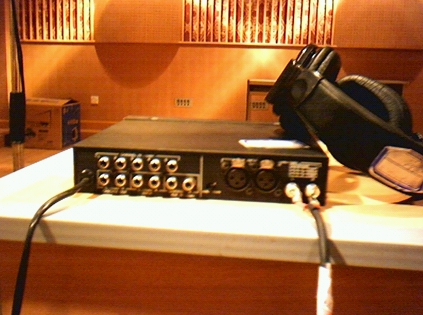

 连接到耳放

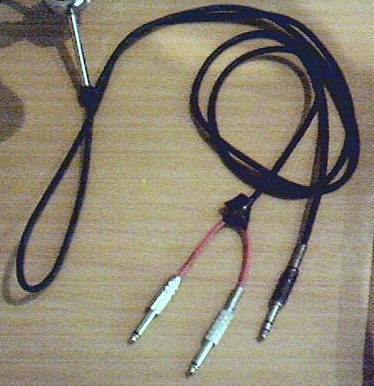

 二转一的线


 自己做的二转一的线

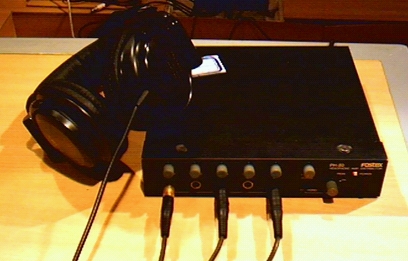

 耳放

当然前面说过,这只是你在使用一套监听时的接法,其实更标准一点的接法应该是通过其中一对不用的线路输出口(如输出3、4)接至耳放,然后在软件中建一个立体声的AUX,将它的输出选成这个接口(就是输出3、4),再把他的输入选成内部的一对立体声总线(如BUS3-4)然后需要耳机里有什么信号,就把哪一路的信号发送到它(BUS3-4)上面去,不就OK了!当然接法很多,你也可以把它和监听音箱的接法掉换,单独发一路信号给自己,然后把监听输出的信号给录音室的耳机。

那么录音室的监听音箱可以从MONITOR OUT接过来,也可以按照上面的方法单独发一路,随你怎么连,只要你觉得方便就可以了!当然当你缩混完的作品你可以通过数字接口(S/P DIF)接给DAT做母带,也可以通过主输出接给卡座,或是直接刻盘。


 DAT

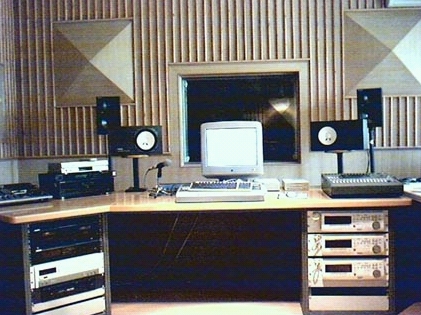

 整个系统

今天的课程到此结束。
