调音台基础知识和应用『5』??调音台背面板输入输出接口和连接接头介绍

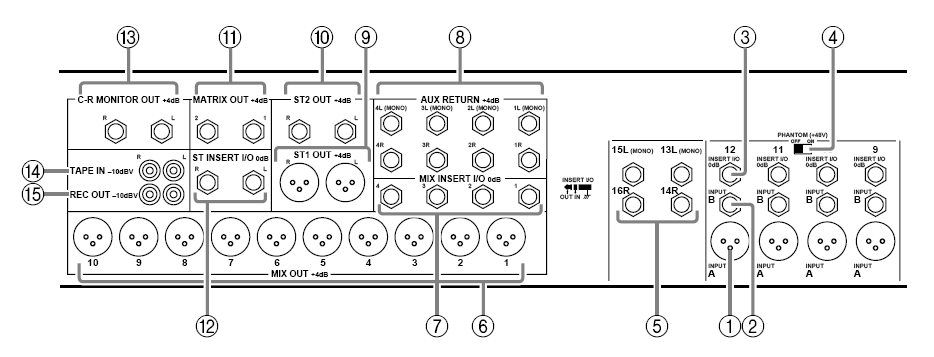

一、 调音台背面板和输入输出接口

最后我们看看调音台的背板。我们结合了解的知识,把这些接口和输入输出通道的旋钮、推子、开关一并理解。





1) 话筒输入接口
2) 线路输入接口
3) 输入通道的Insert接口
4) 幻像电源开关
5) 立体声输入接口
6) 混音部分输出接口
7) M1-M4的Insert接口
8) 辅助返回接口
9) 立体声输出端口1
10) 立体声输出端口2
11) 矩阵输出接口
12) 立体声输出Insert接口
13) 控制室监听输出
14) 磁带返回
15) 磁带输出

二、 接口的连接

调音台上的输入输出,主要分为平衡的连接和不平衡连接

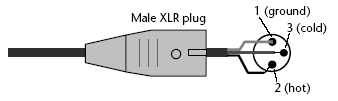

平衡连接有XLR卡侬接口和TRS大三芯接口



这些卡侬接口上都有标记1、2、3,按照上图1、信号地,2、信号热端,3、信号冷端

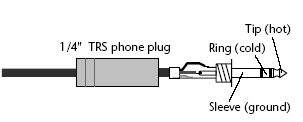

Tip头:信号热端,Ring环:信号冷端,Sleeve套管:信号地

有些人总喜欢把TRS接口说成所谓立体声插头,这恐怕是因为我们常见的耳机使用它。但是在这里它是用于声音信号的平衡连接。

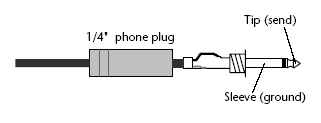

不平衡连接TS大两芯接口和RCA莲花接口





RCA莲花接口我们最常见,因为他被用于“民用设备”,一般的卡式录音机都使用RCA接口。专业设备上至少也是不平衡连接TS大两芯接口。最好的联结方式肯定是平衡卡侬接口,十分牢固!可惜体积大成本高。

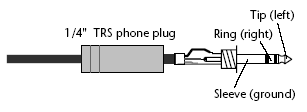

耳机插孔:



Tip头:左声道,Ring环:右声道,Sleeve套管:公共的信号地

这个我们最常见了,用一个TRS接头传输一对立体声信号

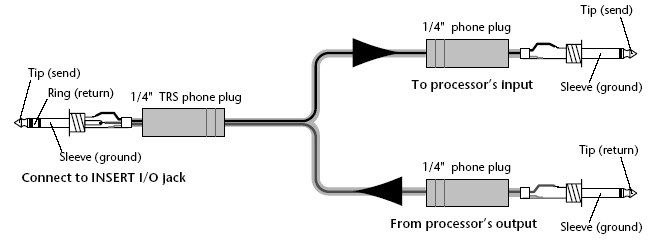

INSERT插口

INSERT插口是对TRS接头的另外一种应用。INSERT插口使我们对于插入式效果器应用得心应手!



INSERT插口是调音台使用插入效果器的最好方式。经过调音台话放放大的信号进入到TRS接口的TIP,这个TIP连接到效果器的输入端,而效果器的输出端连接到TRS接口的RING上,再返回到调音台中。这样做的好处是系统连接非常间接,可以快速地设置需要处理的通道!
