调音台基础知识和应用『4』──辅助返回和监听控制部分介绍

分享到微信朋友圈

· 方言 添加于 2004-08-06 · 共有 1 条评论
调音台基础知识和应用『4』??辅助返回和监听控制部分介绍



一、 辅助返回(主控B部分)

说到辅助返回一定先要说发送返回效果。所谓发送返回效果就是我们通过辅助母线把音频信号发送给一个效果器,比如混响器,得到一个效果声,最后返回到立体声母线,与输入通道的声音进行混合。这样做的好处是节省效果器的数量,而且用于混响效果时,有助于产生整体的空间感。

辅助返回是专用于效果信号返回的输入通道。它实际是减化的输入通道,没有均衡等设置。越是高级的调音台,效果返回通道就越像是一个立体声输入通道。有的音响师还是喜欢直接把效果返回接到输入通道上。可以获得最大的控制能力。

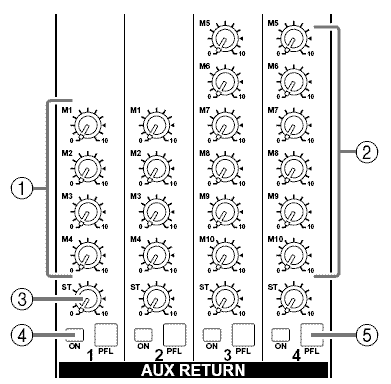

在录音的时候我们常需要给演员返送的声音加效果我们就通过下图1)和2)旋钮把效果信号发送到相应的辅助输出。



注意,严重注意。不可产生信号回路!举例说如果你是辅助总线10发送给效果器,那么返回的信号决不能再发送给辅助总线10!否则将产生的信号回路。出现回授。损坏设备!

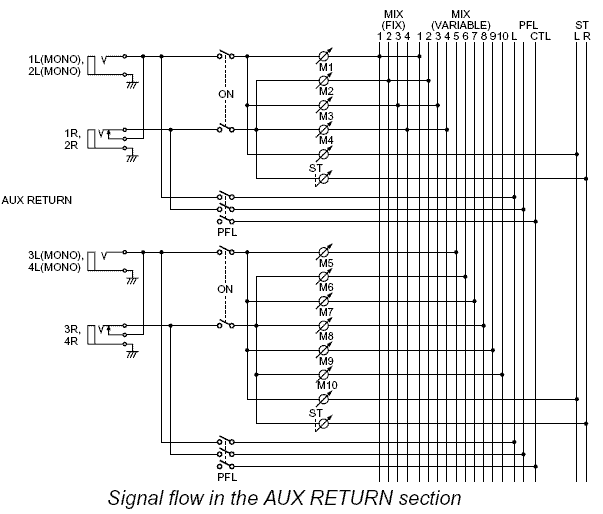

辅助返回框图



二、 控制室监听(主控I部分)和TALKBACK演员对讲功能(主控F部分)以及磁带返回(主控部分C)

独立的监听母线使调音工作变轻松许多!监听母线的信号来自PFL和AFL。通常我们会按下某输出通道的AFL,比如立体声母线的AFL,就能监听立体声母线。但是当我们检查输入通道信号的时候按下相应的PFL开关。那么监听母线将自动切换到这个输入通道的PFL。

控制室监听音箱一定要接在控制室监听输出接口!我去到我朋友学校的时候,他们调音台的监听音箱是接在矩阵输出上的。可想而知,操作起来当然很不方便!使用控制室监听输出连接监听音箱可以得到最好的监听灵活性!

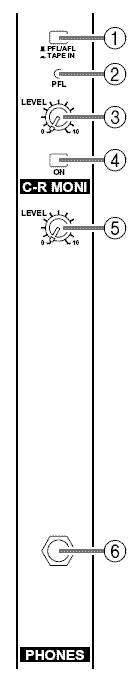

1) 监听来自PFL/AFL的声音,或者是磁带返回的声音信号。
2) PFL指示灯。当有输入通道的PFL开关打开的时候将点亮。这个时候只监听PFL监听总线的声音。
3) 控制室监听音量旋钮,可以方便地控制监听音箱音量!
4) 控制室监听开关,关闭此键就能关闭监听音箱,直接用耳机监听!
5) 耳机监听音量
6) 耳机插孔。

TALKBACK,演员对讲

用于与演员对话,这个比较简单了!我们只需打开相应的开关就可以把对讲话筒的信号发送到立体声、辅助或者编组母线上去。



1) TALKBACK对讲话筒接口
2) 发送到M1-M4编组母线
3) 发送到M5-M10辅助母线
4) 发送到ST立体声母线
5) 发送音量控制旋钮
6) 发送开关,打开或者关闭对讲功能

磁带返回(主控部分C)

磁带返回只将信号发送给立体声主输出。它是功能很弱的一个输入通道。你只能控制它发送到立体声母线的音量和开关。通常只用于对缩混结果的带后监听。高级的3磁头磁带机上都有带后监听功能。所谓带后监听,就是磁带通过消磁磁头消磁、录音磁头录音后,由放音磁头直接播放!带后监听可以随时检查录音成果是否满意。注意在带后监听时要注意把磁带返回到立体声母线的开关关掉,否则就成为“磁带延迟效果”!



1) 发送到立体声母线的音量控制
2) 发送开关

三、 表头和表头控制(主控E和J部分)

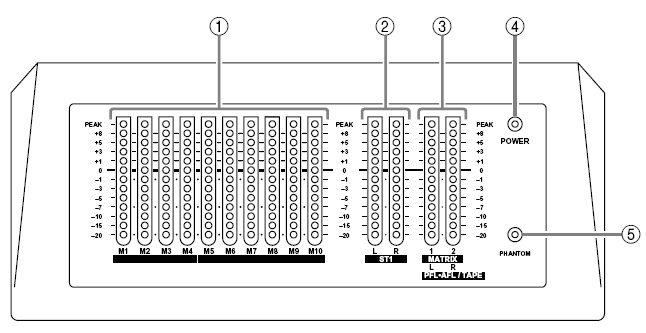

表头使调音师不仅可以听到声音,还能“看到”声音!GA32/12使用PPM表,显示声音的峰值信号电平。更高级的调音台有VU表,可以显示信号电平均方根数值,更符合声音响度的实际情况。还有一些调音台的表头能显示每一路的输入电平!

. 注意表头3),我们可以用PFL,结合表头查看输入通道的电平设置。我们只要按下需要调整通道的PFL,就可以查看输入通道推子前的信号电平。



表头控制开关



当这个开关抬起时右图3)将显示PFL/AFL或者TAPE磁带的信号电平。

被按下时显示矩阵输出的电平。

文章出处:www.midifan.com做人要厚道,转载文章请注明出自 midifan.com,谢谢
