调音台基础知识和应用『2』──调音台主控部分和输入通道介绍

分享到微信朋友圈

· 方言 添加于 2004-08-06 · 共有 4 条评论
调音台基础知识和应用『2』??调音台主控部分和输入通道的介绍



这是主控部分,可分解成A到J 10个小的部分



A. GA Diversity这款调音台最特殊的部分
B. 辅助返回
C. 磁带返回
D. 矩阵输出
E. 表头控制
F. TALKBACK对讲控制
G. 编组和辅助输出控制
H. 立体声输出(主输出)
I. 控制室监听
J. 表头

这些都与输入通道密切联系。我们需要从输入通道开始,详细了解他们的用途。

一、 输入通道(单声道和立体声)

输入通道部分有32路之多!但他们每个输入通道都是一样的!掌握一个就可以了!单声道和立体声输入通道几乎是一样的,我们只看单声道了。

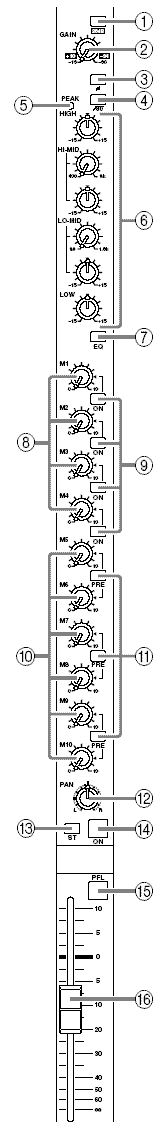

1) PAD衰减开关,提供26dB的音频信号衰减。

2) 输入增益控制旋钮,俗称 “口子”。我们必须正确设置输入增益,才能获得丰满而不失真的音频信号。按下PFL开关,就可以在表桥上显示衰减前电平。小调音台没有PFL,我们只好把这个通道的衰减器推到0dB,然后逐渐增加“口子”,直到合适的电平。

3) 倒相开关。当两只话筒拾取同一个音源,如果他们相位相反,那么声音不增反弱。我们就用这个开关纠正。

4) 高通滤波器。就是低频切除,这个开关可以对80Hz以下的信号衰减15dB。

5) 峰值指示灯。当输入信号过强时将警告我们,如果它像眼睛一样瞪着你发光,那么输入信号可能已经严重失真!偶尔闪亮几下则问题不大。

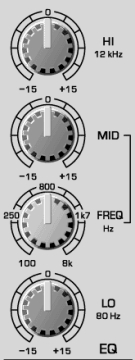

6) 参量均衡控制,分为高频、中高频、中低频、低频四部分。中高频段和中低频段可以选择频率。更高级的调音台上还可以选择Q值!

7) 均衡开关。打开或关闭参量均衡,帮助我们对比调整前后的差别。

8) 输入通道发送到M1-M4辅助母线的旋钮。刚才说过,YAMAHA的GA Diversity技术。这四个旋钮在GA Diversity function处于VARIABLE时起作用!由于我已经把GA Diversity function设定为FIX模式,M1-M4变成了编组母线,所以它们现在不起作用了。

9) M1到M4每条母线的开关。由于我已经把M1-M4变成了编组母线,现在他们已经是输入通道信号到编组母线的开关。只要按下它就可以把该输入通道的信号发送给相应的编组母线。当GA Diversity function处于VARIABLE状态时,它是作为辅助母线的发送开关。

10) 输入通道发送到M5-M10辅助母线的发送旋钮。

11) PRE??M5-M10辅助母线的衰减前开关,可以控制输入通道的信号是在推子前或者推子后发送到辅助母线。一般我们如果是给舞台或者录音室里的歌星们返送,我们要用衰减前的信号,这样当我们根据音乐需要调整推子时,不会影响到乐手返送音量。推子后发送到辅助母线常用于发送-返回效果器的连接和使用,这样的好处是,效果声和直接声的混合比例是不变的。推子前还是推子后不绝对,要看应用,灵活使用。比如我想制作一个人的脚步声在大厅里越来越远的效果。我就是用推子前辅助信号到混响器。我在衰减脚步声的时候不会影响到效果音量。

12) 声像旋钮。

13) 通道信号发送给立体声母线的开关。这个开关很有用,我们并非需要把所有信号都发送给立体声主输出。但它通常在小的调音台上看不到。

14) 通道开关,其实就是MUTE,把它关闭,这个通道不再向任何母线发送信号。但我们把PFL衰减前监听开关打开的时候,我们还是可以监听到!

15) PFL(Pre-Fader-Listen)。衰减前监听。可以将信号直接发送到监听母线监听,而不影响其他所有母线,这太重要了!但是普通的小调音台上往往没有:{

16) 衰减器,俗称“推子”!这个直条型的衰减器代替旋钮最终将通道信号发送给立体声母线,如果你正确设置了所有通道的输入电平,那么这些推子将能够反映各个通道的信号比例!

输入通道说完了。我强烈建议朋友们看下面的扩图。他将帮助我们把上面的文字形象化!其实看调音台的框图是学习调音台的最好方式!

调音台的整体扩图在这里

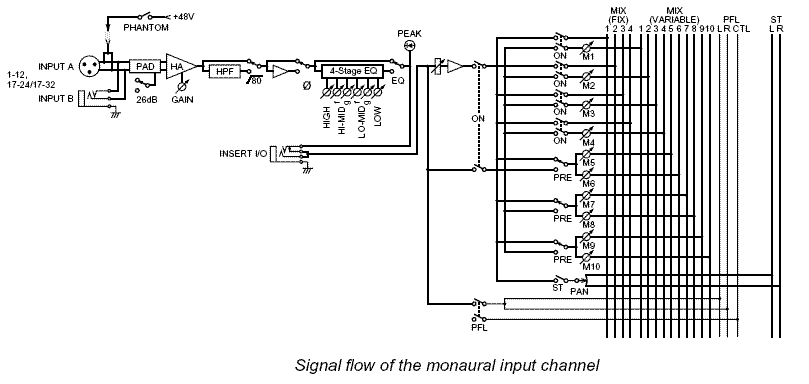

上图:单声道输入通道信号路由的框图。
