· 伪亮 添加于 2015-08-09 · 共有 6 条评论

现如今NEVE的硬件有很多厂家在生产,其中AMS NEVE在业内也算大名鼎鼎了,今年他们最新推出了1073 DPX这一产品,现在让我们一起来看下吧!

据说这个是国内第一台。

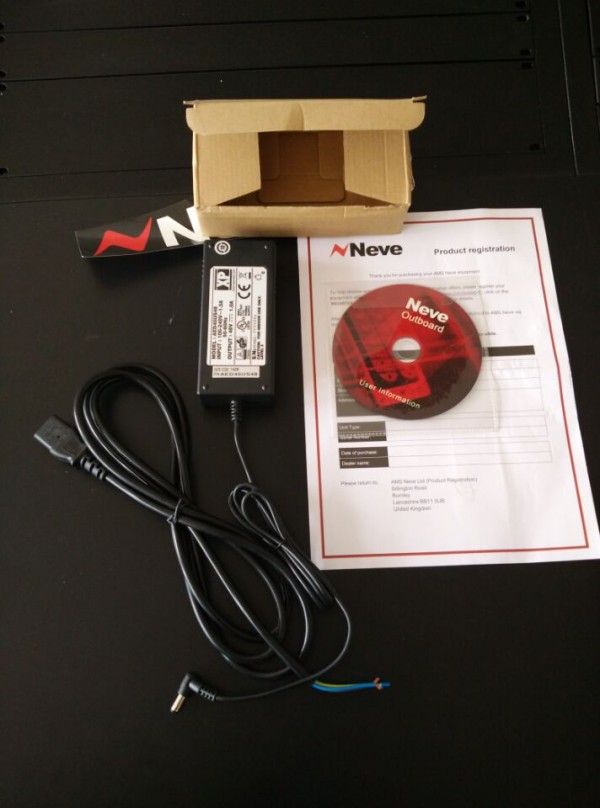

盒子里面自带的有如下这些东西。



好吧,我不是故意要伤害你们的脖子的~~

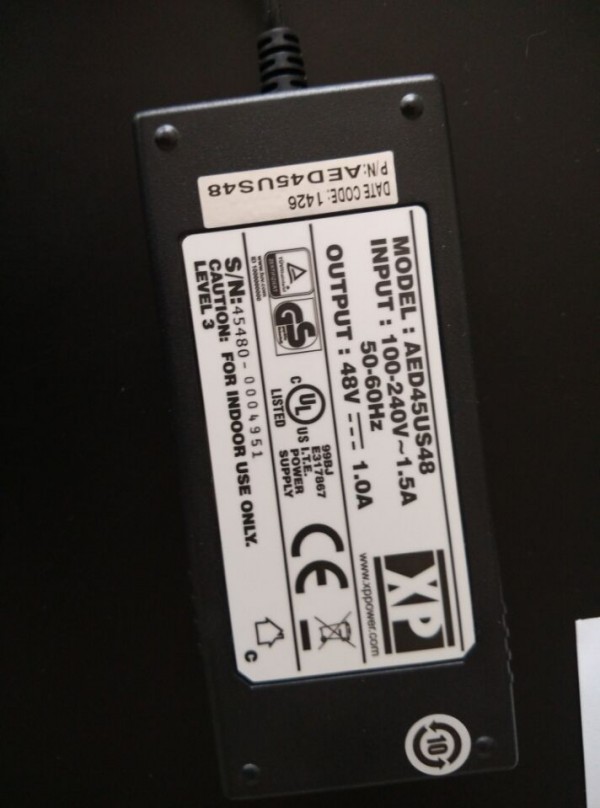

变压器参数大图,100-240V国际通用。



要说值得注意的,那么应该就是这条电源线了。

它并没有插头,如果要用这根线的话,你得自己买插头去焊……
不要怀疑,AMS 家所有NEVE产品带的电源线都是这个样子的,因为各个国家用的插头标准不一样,而它家又不愿意把每一种标准的线都给你配好(为了省成本),所以电源线就是你看到的这个样子啦。

不过,相信搞音频的家里肯定都不缺电源线的,随便搞一根替代吧!
包装并没有多么复杂,换言之也可以用简陋来形容。基本上原则就是怎么省钱怎么来。
怎么说呢,厂家这么做还是为了缩减不必要的开支,为了让大家能以更实惠的价格购买NEVE产品。据说,以前买NEVE得东西可不像现在这么“便宜”。

下面开始连接电源。

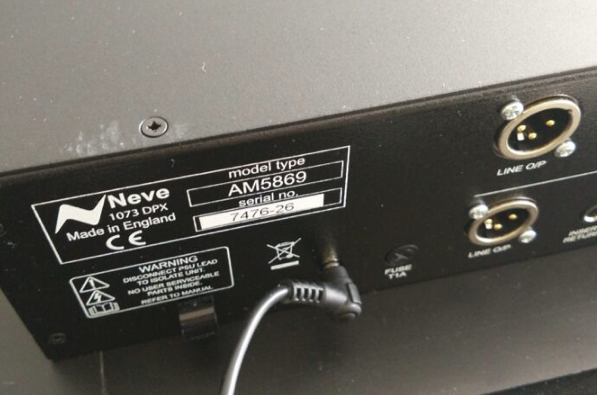

把电源线和电源盒相接,然后找到背面,把插头插好这么简单的事情不需要我再多说了吧。

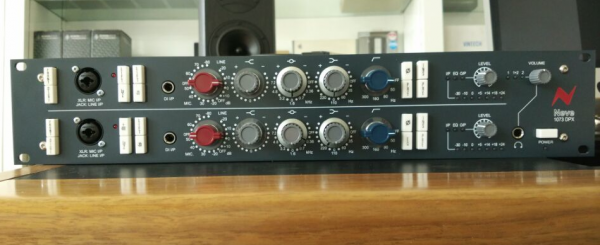

正脸来啦,实拍
电源开关在面板右下角。
1073DPX在功能上可以分成两个部分,一个是话放,一个是均衡(EQ)。我们先来看下话放部分。

可以看到最左边有两个按钮,FRONT和DIGI。
FRONT的意思是,你按下去,就可以使用前面板的卡农输入,如果不按下去,默认使用的是机器背部的卡农输入,只能同时使用其中一种。

DIGI的作用得在你额外买了1073 DPX的数字扩展模块之后才能体现,我们一般很少用,所以不用去管啦。

右边是一个卡农&大三芯平衡输入接口,没什么好说的,直接看右边的四个按钮。

+48:48V幻象电源开关,电容话筒必须要按这个才有声。(我是不是讲的太基础了?)这个是前后输入接口都管的。

Lo Z:低阻开关,1073DPX的默认输入阻抗是1200Ω,也就是默认高阻抗,按下Lo Z按钮就会切换到300Ω低阻。

LIFT:这个是为数字扩展模块提供的线性滤波器,如果你使用数字输入的时候有信号干扰或者杂讯,按下这个可以有效改善这种情况。

-20:这个还是给数字扩展模块用的,数字输入的时候按下可以提供20dB的音量衰减。
DI I/P:高阻抗平衡输入接口,也是给数字扩展模块用的。
当你插入这个接口的时候,话筒接口会自动屏蔽掉,用控制话筒增益的旋钮来控制数字输入增益。

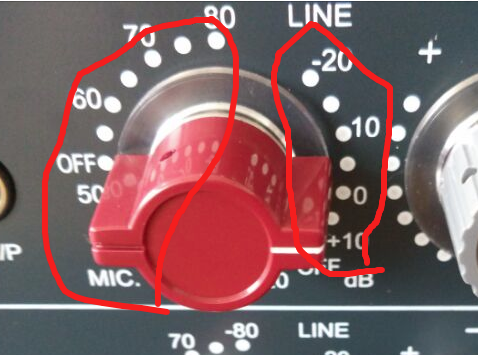

下面来讲下增益旋钮,红色的这个。

这个旋钮有两个作用,左边是控制话放增益,右边是控制线路增益。
根据电平情况自行旋转旋钮调整增益就好,增益以面板刻度和旋钮白线所对位置为准。
当把1073dpx当做硬件EQ使用的时候,一定要转到LINE这边才会有声音哦。

来说下四个E Q旋钮,咱们还是从左往右看。







最左边的旋钮是控制高频的,我们可以看到它是做搁架式提升或者衰减的,旋钮附近并没有标出频率,官方说的是频率点是在12kHz,+-16dB的增益。
这也是1073EQ的一大特点了,我觉得,比起靠眼睛混音,靠耳朵来混音更靠谱一些 。

第二个和第三个旋钮其实都可以看成是两个旋钮,拧外圈的银白色旋钮来选择频率点,拧内圈的灰色旋钮来调节增益。

注意第三个低频旋钮做的也是搁架式的提升或衰减。

第四个蓝色旋钮就是低切了,有50、80、160、300几个频率选择,具体切多少大家看需求来拧就是了。

低切右边四个按钮

最左上角的按钮,是输出信号相位翻转,
下面的EQ按钮,简单的来说就是EQ的开关,要使用EQ部分的话,必须要按下。
INS:插入循环。按下去生效。
这个是用来过其它硬件的,配合机身后面的这两个接口来用。

PRE:把插入循环放在EQ之前(pre-EQ),在默认位置上(按钮没按下时),插入循环是紧跟在EQ之后的(post EQ)。
简单来说,你通过INSERT SEND和INSERT RETURN连接了一台硬件压缩器,按下INS按钮,信号经过1073 DPX的EQ之后会进入到压缩器中,然后再返还回来(就是过了一遍压缩)。
如果你同时按下了INS和PRE按钮,信号就会先过压缩再过EQ。

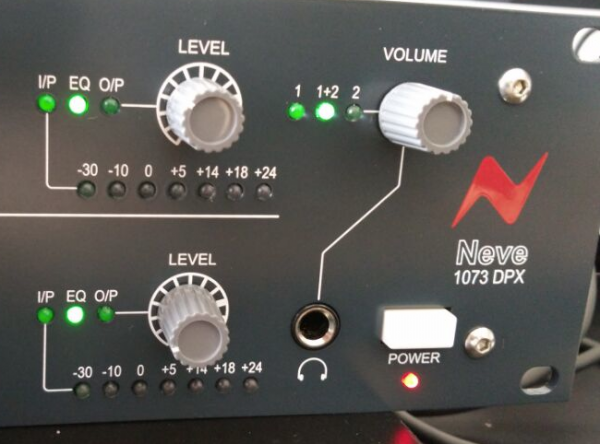

接下来就是LEVEL部分了。
旋转旋钮来调节总的输出电平,另外这个旋钮是可以按的,通过按旋钮来切换当前显示电平表。
I/P:输入电平。
EQ:调整EQ时的电平。
O/P:总输出电平。
正常信号显示是绿色的,如果显示到红色就说明削波了,需要减小输出。

VOLUME则是用来调整耳机音量的。
同样可以通过按旋钮来切换监听通道,1为1通道,2为2通道。
当切换到1+2的时候,左耳为1通道右耳为2通道。

机器背部就没什么好说的了,插线的时候注意好麦克输入和线路输入就好。

附:
AMS NEVE官网
http://ams-neve.com
AMS NEVE 1073 DPX使用说明书PDF(英文)
http://ams-neve.com/sites/amsneve/files/products/productsupport/manual/1073dpx1.0usermanual.pdf
