Mackie U.420d 火线调音台评测

woshicoolbe 添加于 2010-06-08 ·

分享到微信

共有 6 条评论

我拿到手的这款Mackie U420d已经不是什么新鲜玩意了,确切地说是一款08年5月发布,并且已经停产了的产品。但是在我看来这样的调音台+音频接口的组合产品还是非常新奇的,可能是我习惯了音频接口同调音台分开的形式。话说美齐推出这款产品也已经两年,但是在国内一直无人问津,这或许是因为国内将美齐的产品中心都放在了调音台上。

模拟调音台意味着多输入,单输出。当然近些年来,许多调音台厂商为了方便用户输入键盘或是合成器等立体声信号,在调音台上添加了立体声输入(比方说TAPCO的blend系列)。随后厂商为了方便用户,特别是DJ和现场录音的需要,将音频接口直接内嵌在调音台中。这样就可以通过USB或是Firewire直接将信号送到DAW中,或是将DAW里的输出信号送到调音台中,这样就节省了添置一个音频接口的开销。

U420d是U420的兄弟款。这个“d”我没有查证,不过我想应该是DJ的意思。U420d同U420的区别是将U420的1、2立体声输入换成了mic和line的组合接口,添加了Hi-Z输入,免去了添置Di盒的烦恼。同时在立体声输入3上添置了一对唱机接口(phone),并且在3、4输入上添加了crossover推子,目的不言而喻了吧。

外观

很漂亮的台子,拿在手上很有分量。面板虽然是塑料的,但是感觉很结实。除了底部有防滑垫片以外,在3个推子下方也添加了防滑橡胶;这样即使长时间使用,手腕出汗也会比较舒服,如图1。


图1:调音台正面

调音台的输入通道控制分布在两侧,见上图。不得不说,这确实是很有意思的设计,Mackie的工程师将单声道输入和立体声输入分开,各项功能也一目了然。面板中间黑色区域是电平信号指示灯(8点),和Firewire、耳机音量旋钮。当然最最醒目的还是那个big knob主输出音量旋钮,这是Mackie的招牌吗?呵呵。


图2:调音台背面

我们再来看看调音台的背面,如图2。1、2输入是mic/line复合输入口,其中输入1接口可以切换成高阻状态,以连接吉他、贝斯等高阻乐器。3、4输入是立体声输入,除了常规的line线路输入之外,还添加了phone唱机输入。但是这两个输入是不能同时使用的,也就是说如果插入line输入的话,phone输入会自动被屏蔽。当然这两个输入也不是一个类型,也就是说我们不能将line信号送到phone中(可能有些人会将二芯加一个RCA转换头)。因为phone输入是内置前者放大器的(也就是RIAA均衡),这种前置放大器是专门为唱机设计的,如果将line信号通入会造成过载。

再往左边是一对辅助输出和主输出。这里没有辅助的返送,所以想要外接效果器的话就得占用一个立体声输入通道了。我想Mackie设置辅助输出的目的可能不是为了外接效果器什么的,或许是为了添置监听/返送音箱,也就是可以将辅助信号送到监听/返送音箱上。耳机输出上面的那个白色的小螺丝是接地螺丝,这是为唱机设计的,可以将唱机的地线拧到这个螺丝上,减少信号的hum声。最后在这里值得一提的是,这四组输入全都是平衡接口;主输出和辅助输出如果只连接左声道的话会直接转换成单声道,也就是立体声信号会混合成单声道从左声道中输出。

前面板的控制部分

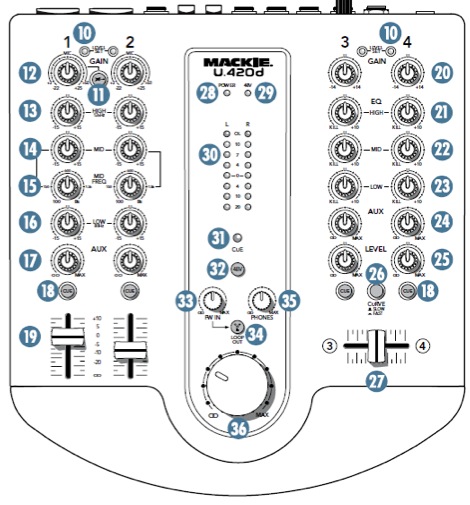

图3:前面板控制编号图

我拿到产品以后,发现前面板的这些旋钮一目了然(如图3),我就说一下这里面同普通调音台不一样的地方。最上面的那个Live set指示灯是为了显示信号强弱的,通过设置增益旋钮可以使输入信号不至于过大而过载也不至于过小而淹没在背景噪声中。

重心一下子转移到21、22、23这三个旋钮上,这三个EQ旋钮同1、2输入通道的13、14、15、16EQ旋钮是不一样滴,因为它们是专门为DJ设计的。这三个旋钮旋到最左边不是衰减频段的信号,而是整个消除,所以在旋钮下面的左标识写着“kill”。这种旋钮在DJ专用台子上很常见,因为它可以消除一组输入信号中的某个特定频段,比如说将输入3中的底鼓和贝斯全部去掉。按钮26是Curve按钮,它用来切换crossover推子的音量变化;Slow是常规的线性变化,也就是说推子在中间的话,平分3、4通道的信号;Fast是剧烈的变化,也就是说将推子往右推一点就会将通道3的信号变小很多,通道4增大很多。

面板上的那个11按钮是切换高阻输入,这在许多音频接口上很常见,但是在调音台上却比较少见。

旋钮33和按钮34是通过火线连接电脑后才有用的控制,旋钮33调节电脑输出信号缩混到调音台中的音量,按钮34切换调音台中的电脑信号是否返回到电脑中,也就是是否形成一个环路。这个嘛,在我们录制现场的时候就能用到了。因为在录制现场的时候可能会需要将电脑输入调音台的信号作为整个音乐的一部分录制,所以在录制现场的时候可以按下这个按钮。

Big knob只控制主音量输出(Main Out),不控制辅助输出(Aux Out)、耳机输出或是Firewire输入到DAW的信号音量。

DJ,为DJ设计

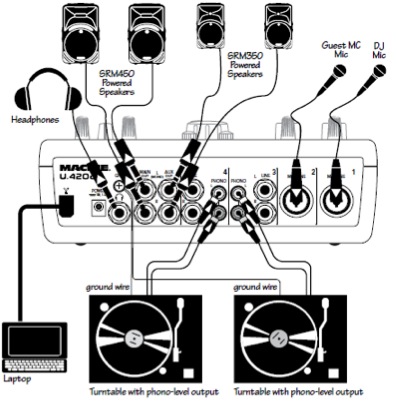

图4:DJ扩声设备连接图

忍不住还是把说明书中的这个图截了下来,因为它太有代表性了(如图4)。我们可以看到输入1、2都接入了mic,用于MC的说话。Mackie在这款调音台上所配置的话放是常规的Mackie调音台话放,有着Mackie一贯的特征—声音脆、频带宽。

除了上面提到的EQ kill外,还要多说一下Curve按钮。将Curve按下去切换到Fast以后,你就能很快地切换鼓点和scratch,而不会减少主输出的音量。

每个输入通道的cue按钮完全就是为DJ而设计的!按下cue以后,单独一轨的信号就会被送到耳机中,而不会影响主输出,这在DJ预览一张唱片时非常有用。另外面板中间的cue指示灯会在cue按钮被按下时一直闪烁。

音频接口

U420d内置一个立体声输入/输出,24bit/96kHz的音频接口。但是不同于普通的音频接口,U420d不能接收单声道的输入信号,也就是说只能同时录制立体声信号。调音台的前面板上有“Firewire In”旋钮,可以用来调节由DAW输出的信号音量。
这里直接引用SOS杂志使用RIAA测试的结果,得到的动态范围是98dBA,整体谐波失真是0.002%,频响在8Hz和20Hz的位置有0.3dB的衰减。另外有一个小小的遗憾就是,使用96kHz采样率的时候没有额外的频率延展。

主观听感上能过的去,但是对比我的UA-25ex感觉清晰度和声场都差一点;另外我也对比了一下实验室里的RME Fireface 800,没有做多人的主观评测,但是个人感觉还是有差距(我是不是在说废话,呵呵)。应该说音质在入门级的24/96声卡的档次上,考虑它的价格和实用的调音台功能的话,是可以接受。

总结

U420d提供全面的输入和输出接口,音质干净,并且附带话放、EQ和耳机输出,所以非常适合现场演出。

《Sound On Sound》杂志在评测这款产品的时候指出它的输入只能位于声像的中间,这也就是说在同时多输入录音的时候,所有的输入都无法调整声像而只能摆在中间。这确实是一个问题,我们可以不要求3、4立体声输入可调整声像,但是在1、2输入上起码也应该有个pan旋钮吧!估计Mackie工程师认为这个调音台的1、2输入反正是给MC用的,也没人会将MC的声音放到声像的边上去。

总的来说,这款台子还是非常超值的。附带RIAA唱机前置放大器、DI盒、24/96音频接口、cue监听功能和crossfade推子。是一款非常紧凑、针对性很强的台子。

价格:2500元
