正确理解音频设备的电平信号

分享到微信朋友圈

· 官方新闻稿 发布于 2018-06-05

观察设备之间通过的电平信号表,并对观察到的结果检查与调整,对于行业新人来说是比较困难的。但是一旦你掌握了几点基本的技巧,那么它对你来说会是一个很有用的工具。

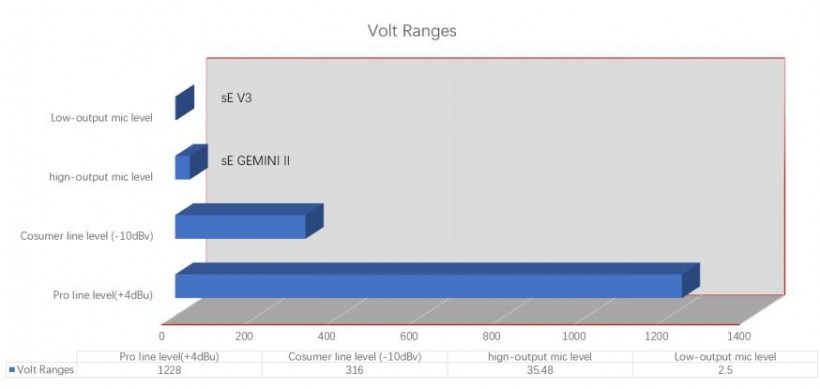

一般来说音频工作者会遇到三种常见的电平表达方式,现场或录音通用,下图给出的就是常见信号强度图表。其中信号强度最小的是动圈麦克风,这里列举现场用sE V3;比动圈麦克风强出很多但是远不及线路级别信号的是电容麦克风,这里列举双电子管电容麦克风sE GEMINI II;在信号等级上明显强出很多的是线路级别信号了,民用领域通常使用-10 dBv信号层级,强出各种原始拾音设备不少,但是相比专业音频领域常用的+4 dBu信号,强度就小太多了。


1. Mic电平



麦克风的输出电压较小,根据麦克风种类的不同,范围可以从0.001v到0.1v不等。一些麦克风的输出电压非常低(比如动圈和铝带,详见实用录音话筒选用指南(上)实用录音话筒选用指南(下)),我们需要在后级给出很大的增益比如6、70dB,所以如果你的预算无法支撑Rupert Neve的信号放大器,那就只能购买Apogee声卡了,因为它的主流音频接口可以提供最高75dB的增益、同时保证参考级的音质,这是市面上绝大多是声卡做不到的。特别是如果歌手是一位小音量的艺术家,那么对放大器的要求会进一步提高。反之如果我们将麦克风摆放在吉他音箱前面,需要的放大量就很少。sE V3、V7就是电平偏低的麦克风(动圈麦克风特性),但是由于工艺比较先进,所以比同类型的麦克风更好推一些,同样的虽然RNR1是铝带麦克风,但由于搭载了Neve变压器,所以后级也不难放大~



Avantone的CV12,CK6,CK7就是典型的高电平输出电容麦克风,提供了比传统动圈和铝带麦克风更多的输出电压,所以前级信号放大器的压力会减少很多,有时候我们只需要最多30dB的增益就可以了。原因是由于幻象供电,电容麦克风可以在麦克风内部进行初步的信号放大。值得注意一的是CV12还有BLA的黑狮版本,经过的硬件的升级调校后,其音质进一步提升。



以上的信息能够告诉我们,如果你希望使用低电平的麦克风,那么它们在拾取小音量的作品时,比如指弹吉他或是蚊子声就会比较困难,因为多数信号放大器只能提供40到50dB的增益,不足以达到良好的收音效果。这时搭配好的Rupert Neve话放比如Shelford Channel或者经济一点使用Apogee声卡比如Duet、Element 24是不可避免的。总的来说,这个电平比较低,不足以达到接下来要说的线路电平的标准。所以麦克风信号一定要经过放大器转换成线路级别,才能进入音频设备进行处理。


2. 专业线路电平 (+4dBu)


专业音频设备一般传输的是+4dBu的线路电平信号,这是早期在业内定下的一个标准,它可以方便我们将各个品牌的任意设备通过同一个标准连接在一起,+4dBu在电平表上显示的数值是0。值得注意的是Symphony I/O已经支持Soundgrid了,所以Windows上现在也可以使用Symphony I/O了。


所以当你的CV12 BLA采用了+4的标准,那么它就可以连接到+4标准的RND 5017,再进一步连接到设置为+4标准的Apogee Duet上,通过+4标准的Mix Cube发出声音。


3. 消费线路电平(-10dBv)


消费电平常见与民用产品和半专业产品,采用-10dBv的标准。以前常用的光盘、大家看到的带有莲花插头和大二芯插头的MOGAMI电缆大都是这个标准。


那么问题来了,-10和+4之间差多少?14dB?其实不是。+4dBu和-10dBv之间差11.78dB,这是由不同的电平标准导致的。所以如果你把-10dBv的CD机插在+4dBu标准的Symphony I/O上,信号会低大约12dB。反之将+4的信号插在-10的设备上,信号会变大。

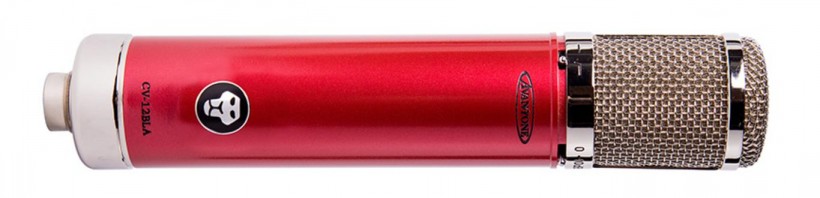

Avantone Pro CV-12

如果将+4的设备输出连接到-10的输入,可以考虑使前级设备衰减,许多设备比如麦克风都带有Pad按钮,尤其Avantone的CV95带有的Pad衰减刚好是10dB,非常适合在后级设备不匹配的情况下使用。


当然,+4 dBu专业信号和-10 dBv民用信号在电压范围上的差异,直接导致了专业线路信号级别能够提供更大的动态范围,这也是专业音频处理使用这样高电平强度信号的重要原因之一。

接头、线缆与信号的关系


没有关系……

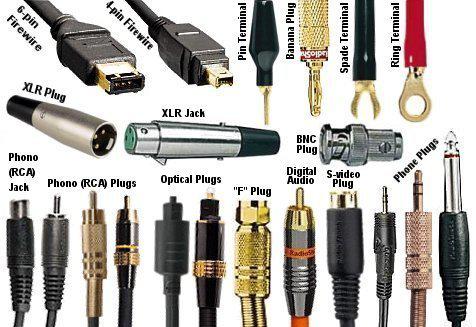

连接端子的种类比如卡侬、大三大二芯、莲花、小三芯不代表最终传输的信号,XLR卡侬头的线可以传输Mic信号、也可以传输线路信号。同样1/4’’的插头(大二、三芯)也会用在吉他的输出以及音箱的输入上,两者信号相差是很大的。莲花插头常见与传输视频,音频更多用于数字信号或者黑胶唱盘。一定记住两个设备即使使用一种插头、一种线缆,也不代表它们之间可以互相连接,是不是很有意思!

了解各个信号强度,对于专业音频工作非常有帮助。尤其对于现在的设备来说,通常都会有不同制式的信号级别设计,我们需要在安装和使用时注意设备说明!
