Manley MicMAID:让你的助手辞职吧!

分享到微信朋友圈

· 官方新闻稿 发布于 2017-11-05

麦克风和麦克风放大器的完美结合一直涉及到重新设置线缆的繁琐过程,而且无需重复的麦克风和前置放大器组合,A-B的快速比较就一直是不可能的。然而,随着曼利的MicMAID麦克风前置放大器矩阵切换器的推出,所有这些都发生了变化。产品名称的MAID其实翻译的意思是“我的助手死了”的缩写!


本质上,MicMAID是一个简单的4x4切换器,可以在触摸按钮时将多达四个麦克风路由到最多四个麦克风前置放大器。还提供了内置监控设备,包括电平平衡选项和存储/调用记忆,用于喜爱的组合,DI输入也配有可变相位对准设备。

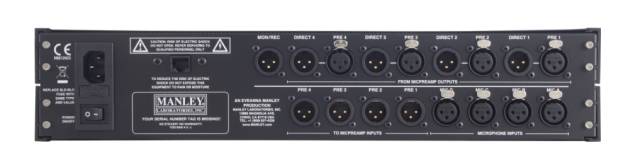

MicMAID安装在一个2U高的机架式外壳中,在其机架耳后方延伸出惊人的250mm深度。后面板充满了XLR连接器。四个母XLR连接来自四个麦克风的输入,四个公XLR提供矩阵输出,需要连接到四个外部前置放大器,四公母头XLR接受四个外置麦克风前置放大器的输出,并提供直接馈送。这些通常将被传递到DAW接口,以允许独立地录制所有四个前置放大器输出,同时允许内部监控这些前置放大器输出。

有源电子设备提供的唯一连接是内置监视/记录部分输出的公头XLR。还有一个IEC电源插座,带有集成的保险丝座和开关。内部结构非常整齐,主要使用表面贴装元件和运算放大器,以及大量密封继电器,麦克风输入和继电器矩阵之间有阻塞电容。

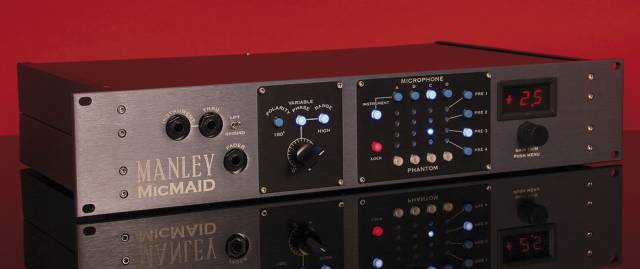

前面板布局有四个不同的部分。左边是一个三分之一英寸插座的仪器输入部分。提供了一个高阻抗变压器的仪器输入,具有一个直接连接插座来馈电放大器。第三节1/4英寸插座用于连接可选的外部遥控推子,用于控制部分的输出电平。

第二个控制也与仪器输入相关,并配有三个照明蓝色按钮,引入极性反转,可变相位特性,并将其切换到高频范围。旋转控制器调整可变相位处理器,该处理器仅供给监控部分。高频范围按钮重置全通滤波器的中心频率,提供可变相位功能,以帮助优化受影响频率的范围。

下一个控制部分是麦克风开关矩阵本身,四个照亮的蓝色按钮位于4x4格的顶部,用于选择麦克风源。另外一个按钮允许用前面板乐器输入替换第一个麦克风输入,而右边一列中的另外四个蓝色按钮决定了前置放大器路由目标,以及选择监控部分的前置放大器源。路由过程是选择前置放大器的目标,然后使用蓝色按钮分配所需的麦克风,如果需要,单个麦克风可以路由到所有四个前置放大器。所建立的继电器交叉点由蓝色LED的中央网格显示,并且红色照明按钮用于锁定当前路线选择。如果尝试更改锁定路由,该按钮将闪烁:锁定的路由必须通过再次按下按钮来解锁。



网格底部有四个白色的照明按钮,表示何时向四个麦克风中的每一个提供幻象电源。为避免切换点击的任何风险,或无意中将幻象电源传送到不喜欢的麦克风,MicMAID在每个麦克风连接处使用隔离电容,将麦克风与继电器矩阵和任何连接的前置放大器隔离。对于那些需要幻象电源的麦克风,可以通过按住相应的白色电源按钮(开始闪烁)从MicMAID本身提供,然后按相应的麦克风选择按钮。白色按钮保持亮起以警告是否存在幻象电源。

外部麦克风前置放大器配置为不提供幻象电源,并且如果MicMAID在任何前置放大器连接上检测到,则在矩阵右侧的显示窗口中会显示“bP”(错误幻像)的警告消息,而前置放大器通道的前置放大器选择按钮闪烁。如果麦克风被路由到该前置放大器,路由将自动断开以避免点击或损坏的风险。

右侧的最后一个控制部分与配置MicMAID并控制监控部分相关联。一个简单的LED显示屏提供配置信息和监控电平值。


监控部分具有相当精细的信号路径。所选择的前置放大器信号在将其转换为非平衡信号和外部推子插入点之前,发送平衡输入和极性反转设备。监控路径增益可以在0.5dB±19.5dB范围内进行调整,并且对于16种可能的麦克风/前置放大器组合中的每一种,可以记住不同的增益水平并立即调用。当将监视输出和另一个前置放大器的输出一起试听时,可变相位处理才变得可听见和有效。这个想法是帮助创建DI输入和吉他放大器之间的时间对齐。


也可以存储最喜欢的路由方案的十个“预置”,所有按钮控制设置(包括路由矩阵)的状态和监视增益。但是,幻像电源设置不会被记住或恢复,以避免幻象电源意外损坏麦克风。预置零是一个只读存储器,用于设置没有路由的出厂默认配置,单增益和没有路由锁定,并且当MicMAID启动时,它会自动加载此预置。

MicMAID有两个主要设计考虑。第一个是想要以最快的速度,轻松地比较麦克风和前置放大器组合,而第二个是那些具有有限数量的麦克风和外置前置放大器的人,但是想要一种方便的方式在它们之间路由信号而没有物理操作控制。


镀金密封的继电器和直接XLR连接确保通过MicMAID的信号的质量损失可以忽略不计。我听不到或测量到任何损失,并且本地提供幻像电源是完全有意义的。外部幻象电源的感应和警告与路由锁定模式一样完美无缺。作为一个简单的麦克风路由器,MicMAID完美,非常直观。


总体而言,我对MicMAID的质量,易用性和灵活性印象深刻。这是一个最不寻常的产品
