PHONIC T8100电子管双通道话放 评测报告

张华东/欧阳轩辕 添加于 2006-07-27 ·

分享到微信

共有 9 条评论

今天收到城市数码送测的PHONIC T8100电子管双通道话放,2U机架的设计,银白色面板,耀眼的桔黄色VU表以及电子管,整体的设计大方自然,简捷明快.


 PHONIC T8100电子管双通道话放

先看看话放各部分的功能:


 第一通道


 第二通道

前面板:

T8100的功能较简单,它提供了2路话放通道,在100HZ频点的低切功能,反相调节,+48V幻象供电,以及2组3段扫频均衡效果器。中频扫描频率范围为400-8KHZ,音量调节范围在正负15dB,低频固定在频点80HZ,音量调节范围在正负15dB,高频固定频率12KHZ 音量调节范围正负15dB,并带有主输出音量调节,增益范围0-10dB。同时,它还拥有最大60dB的输入增益调节功能,以及电子管饱和度的调节。这是纯粹的电子管电路, 可以调节出温暖,丰满,平滑的声音.同时输入部分带有“CLIP”LED指示灯,可以直观的观察是否过载削波。

后面板:


 后面板

后面板拥有2组输入和输出通道。输入端提供平衡的XLR卡农以及1/4TRS大3芯接口。输出端提供XLR卡农以及1/4TRS平衡/非平衡接口。可以根据连接设备的不同使用+ 4/-10(平衡/非平衡)选择按钮结合不同的线材, 以正确匹配设备间的连接方式。同时也很人性化地给出了不同形式的接线图。

内部电路:


 内部电路结构图


 电子管12AX7A

内部的电路部分:

我对电路设计只是略知一二,电路板整体看上去做工还可以,元件排列相对整齐、焊点干净、接地充分、布线也比较合理。电子管使用了国内生产,常见得”12AX7A”

这只电子管被常用在各种电子管设备当中也是比较经典得一款.. 也可以方便的更换电子管,或许哪天有精通电路玩家,了解了此话放的电路,弄明白了电子管各个针脚上的电压,换上一只可以匹配更好的电子管,相信这个话放的声音会有更好的表现…

实际的使用感受:

监听设备:ICON T6A
声卡: ECHO GINA24
调音台: MACKIE 1402 VLZ
对比话放:BEHRINGER TUBE ULTRAGAIN T1953
测试话放:Phonic TUBE VOCALMAX T8100
话筒: RODE NT2A
耳机: AKG 240DF , AKG 271S , 森海塞尔250II

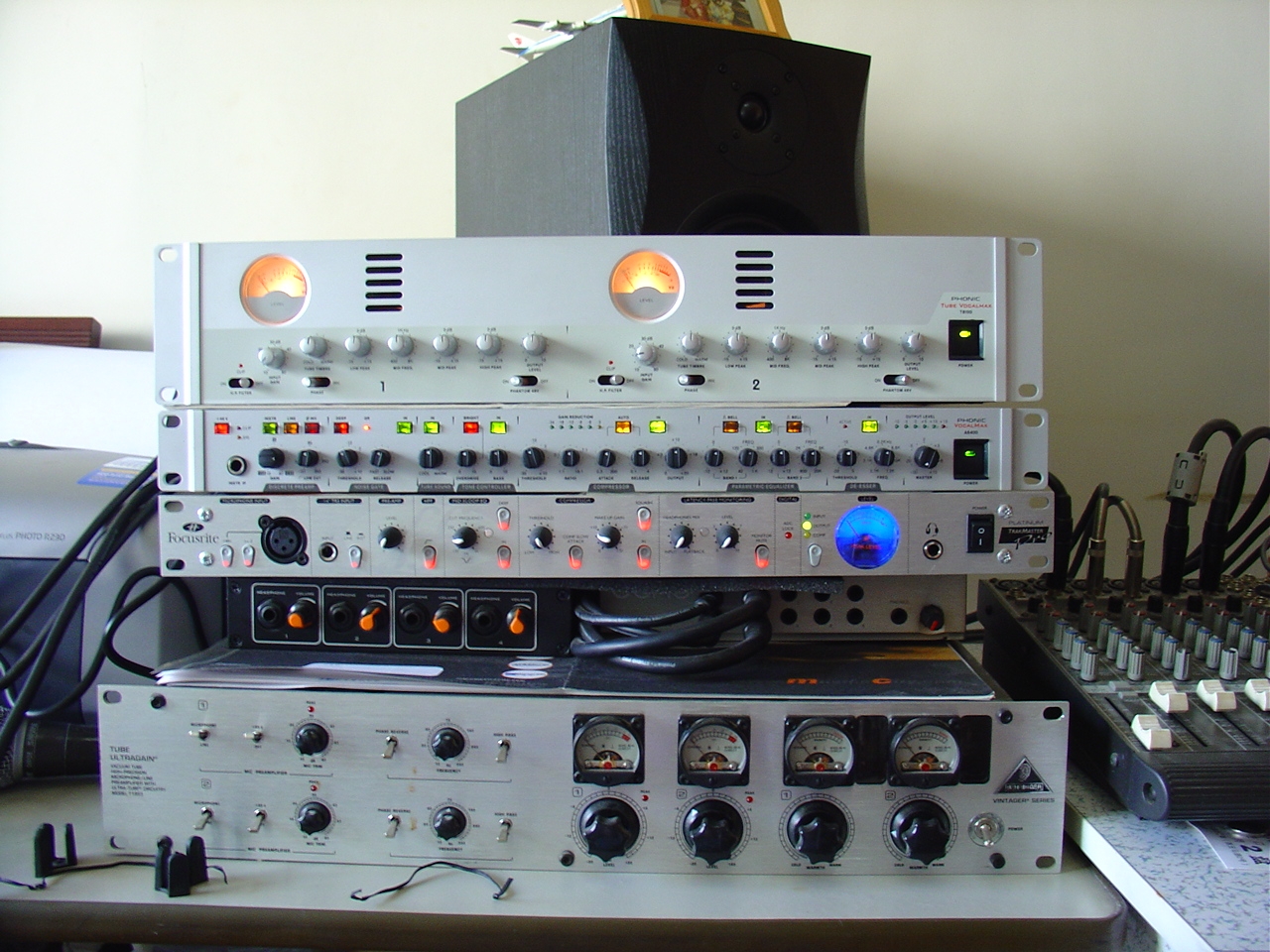

 评测对比设备,点击放大

对比使用了百灵达的T1953双声道电子管话放当然这是一款低价位的话放,但是同价位实在找不到一款和Phonic T8100相当的电子管双通道话放了.对比一下试试先…

通过录音小样的仔细对比,T8100的声音非常温暖、丰满、动态大、声音细腻,并且棱角分明,.声音还原也不错。不会像低档的电子管话放那样,电子管饱和度加大声音会变的很赃。T8100在温暖的同时,声音也非常清晰而平滑。相对来说,T1953就略逊一筹了。还有,在增大电子管饱和度的同时,随之而来的输出音量也会增加,在正确调节好输入和输出音量之后再要调节电子管饱和度的时候,一定要注意输出音量的变化,注意不要过载。如果你对原始声音不满意可以使用3段EQ均衡器调节录入的声音。要说缺点就是和万元以上的电子管话放比欠缺那种迷人的”胆味”,毕竟是一分钱一分货, 2700元左右的话放能有这么好的表现已经出乎我的意料了。并且,双通道话放可以在录制立体声声源的时候显得更加实用,方便。相信Phonic TUBE VOCALMAX T8100双通道电子管话放以其温暖宽厚的声音特点,超高的性价比会得到音频玩家的喜爱,成为3000元以内话放中的一匹黑马。

文章出处 http://www.hddigital.cn/

转载文章请注明出自 Midifan.com
