E-MU 0404 USB2.0 音频接口简述

分享到微信朋友圈

· Wode 添加于 2011-06-04 · 暂无评论

其名称中的“0404”意为它是一款4进4出的音频接口。这款声卡除了普通的蓝色版,还有一款白色的版本。

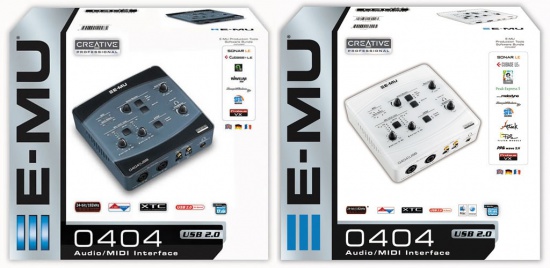

图 1:蓝色版和白色版

开箱图鉴

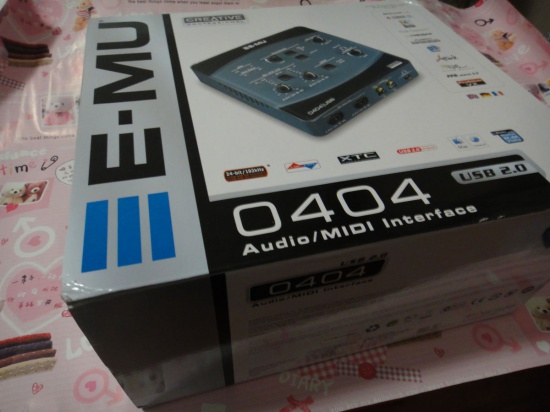

图 2:包装盒外观

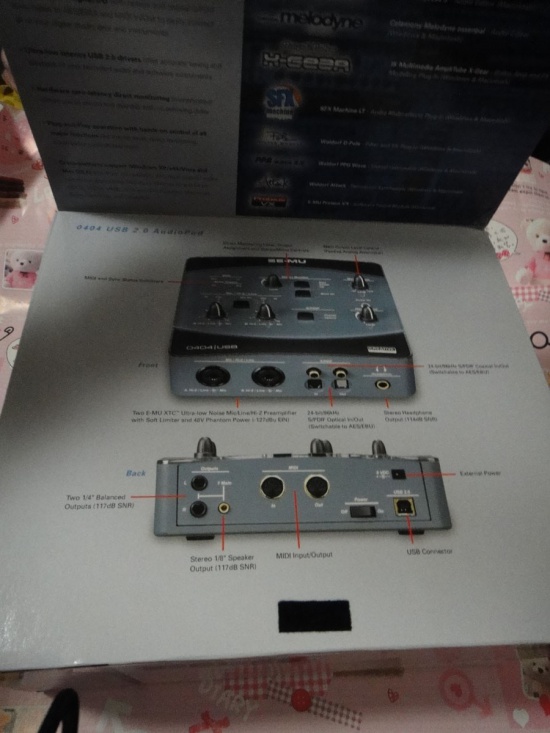

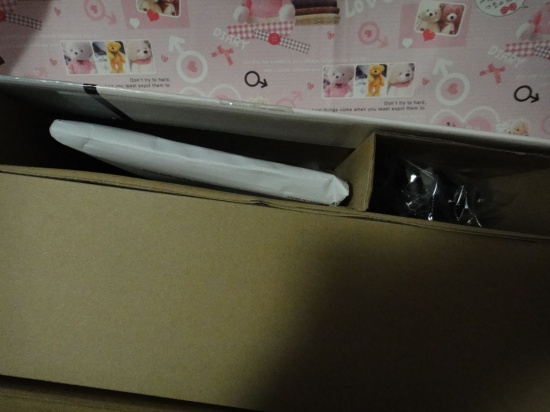

图 3:包装盒


图 4:包装盒


图 5:音频卡

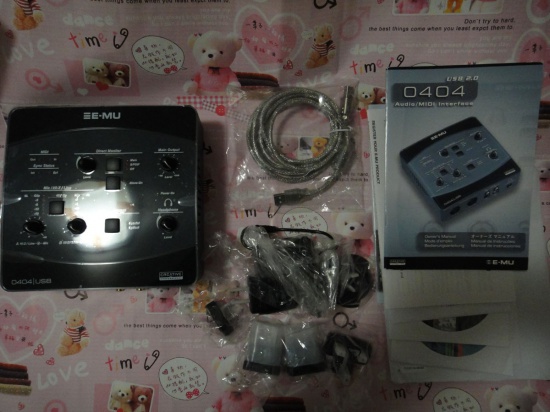

图 6:所有部件一览

整个声卡壳子都是塑料的,不过感觉还是比较结实,拿到手里倒是挺有分量的,比TC 金属外壳的Desktop Konnekt 6火线音频接口稍微轻一点。它的上方是各种控制旋钮和按钮,而前后则是各种插口,布局还是十分合理的据官方解释这是采用了“人体工程学设计”。

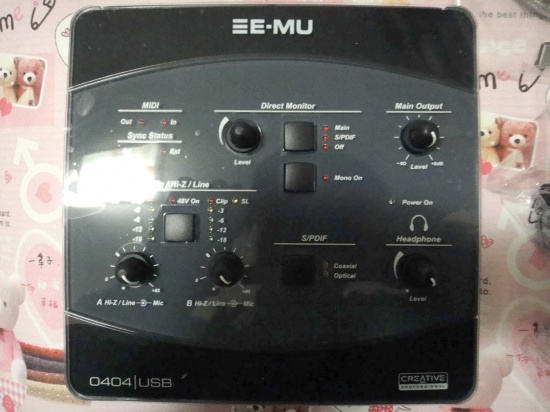

图 7:顶部

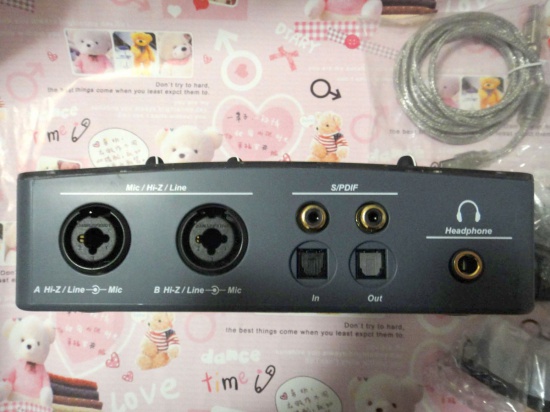

图 8:前方

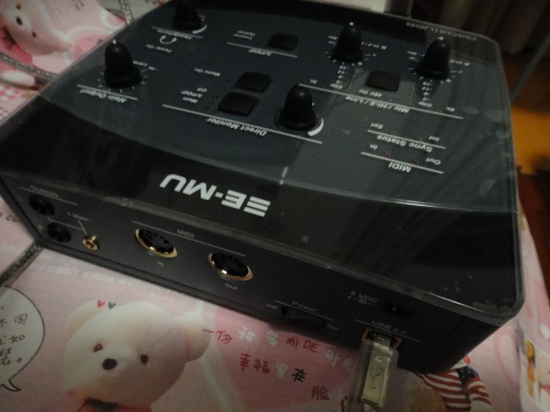

图 9:后方

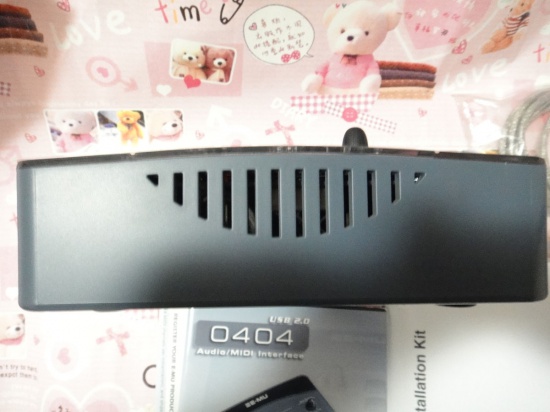

图 10:侧面

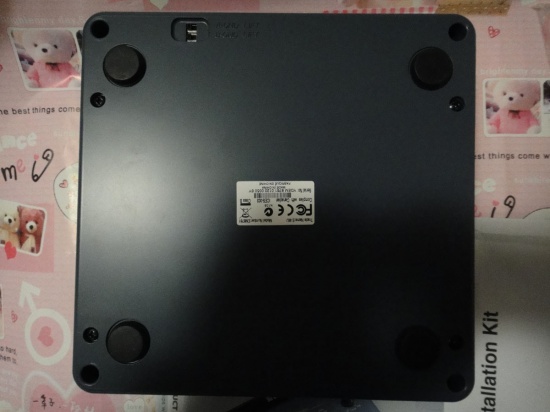

图 11:底部

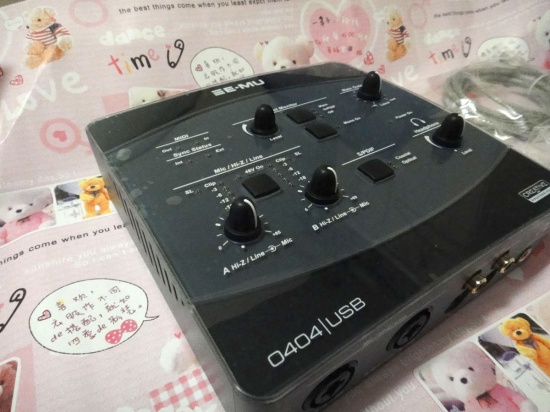

图 12:侧视图

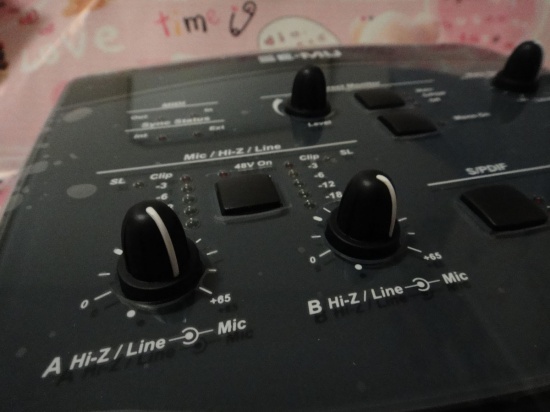

试了一下旋钮,拧起来手感还不错,不过就是有些松动(就是用手可以摇晃),一开始以为是运输关系造成的,不过其它旋钮也都是这样,也许本身设计上就是这样。


图 13:旋钮特写

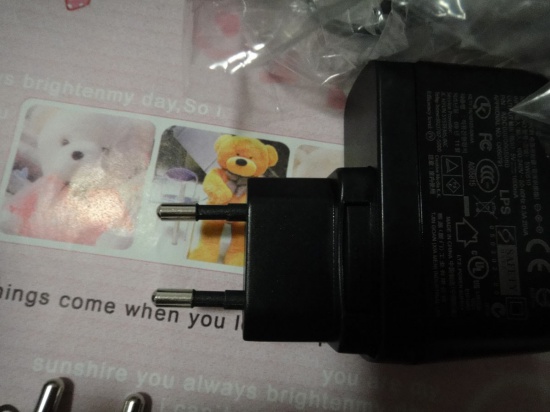

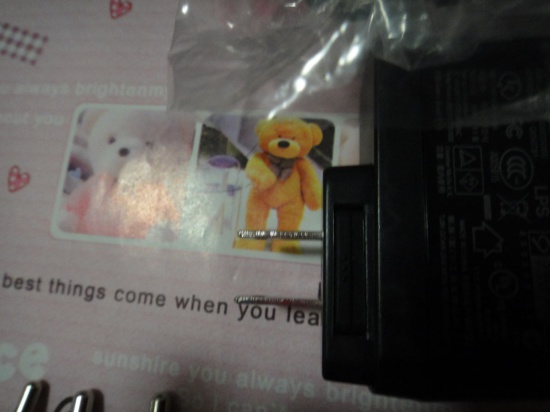

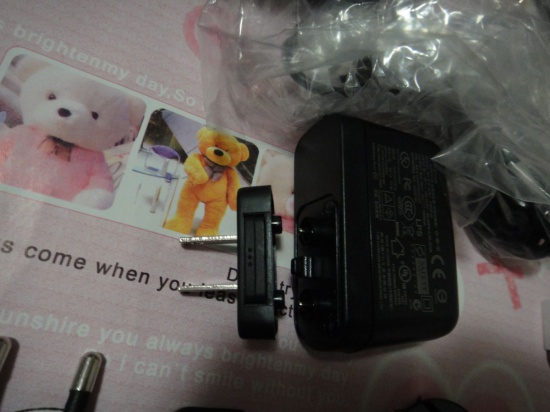

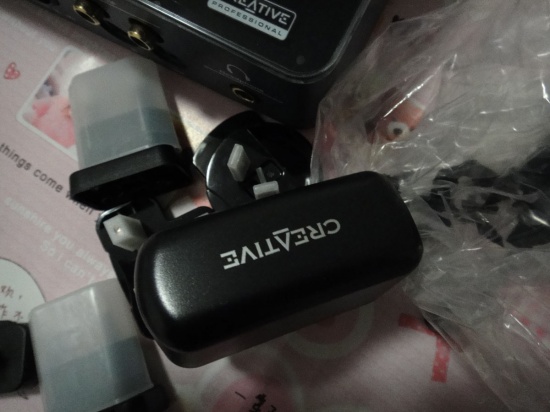

电源适配器比较有意思,本来以为和绝大多数产品一样只有一个普通的适配器,不过E-MU的这个适配器可是带了6种插头,从照片上大家可以看到只要按住插头旁边的那个按钮就可以很方便的取下来更换。


图 14:电源适配器


图 15:电源适配器


图 16:电源适配器


图 17:电源适配器


图 18:电源适配器

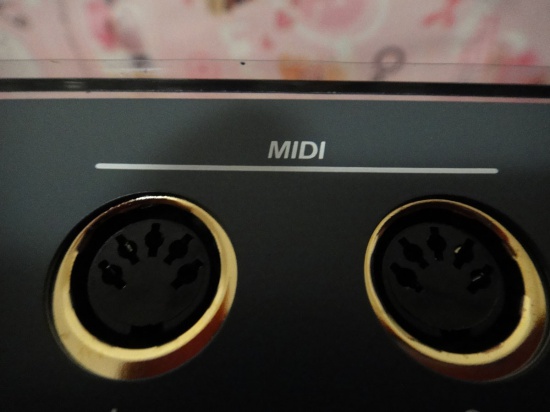

音频接口后方的MIDI接口外围那一圈黄金色的金属圈,感觉比较高贵。


图 19:MIDI接口


图 20:后方侧视图

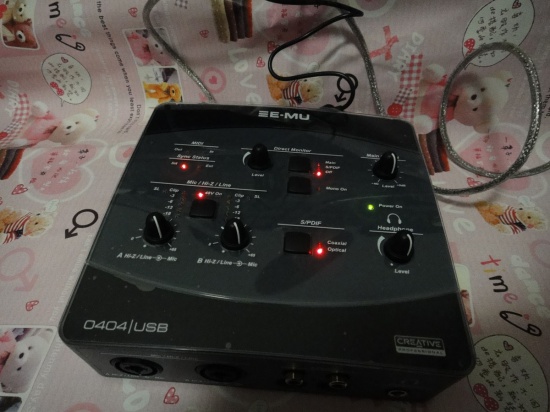

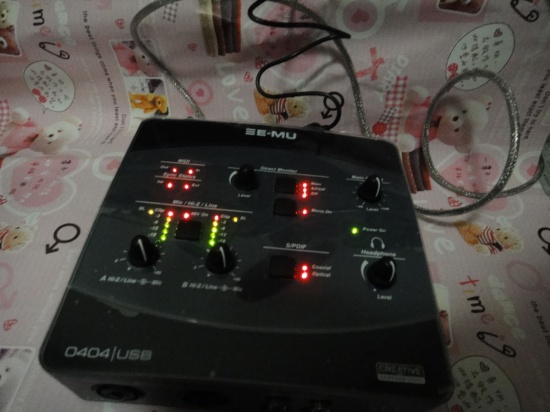

图 21:通电后


图 22:通电后

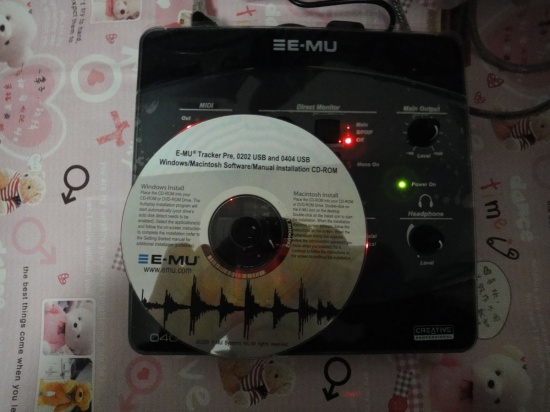

这里我们还是用光盘和声卡作了一个大小对比,称不上便携不过也不是特别大。


图 23:大小对比

硬件功能

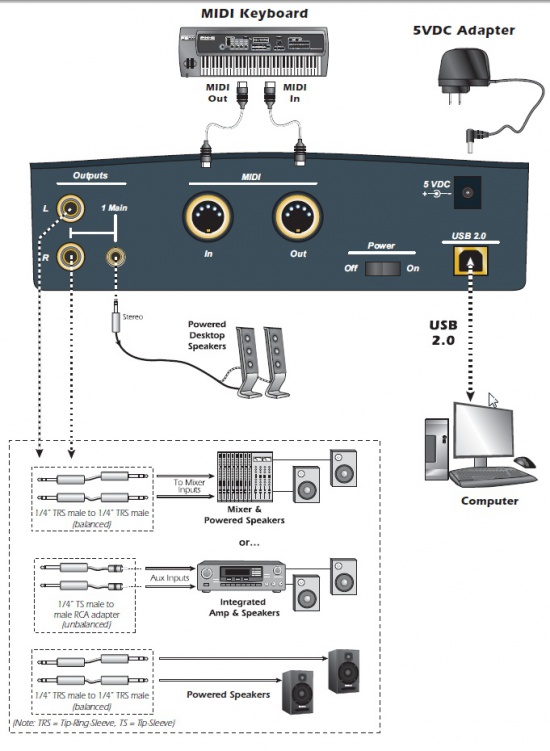

后面板

设备连接方面很简单,首先我们来看看后面板。它的主音频输出相比其它很多产品稍显不同,如图24最左边的“Outputs”处所示,除了可以像很多 其它产品一样有一对平衡接口而外我们可以看到它还有一个3.5毫米的插孔,它可以用于连接普通的有源音箱,当然你也可以连接耳机放大器(由于后面主输出没 有针对耳机的放大电路所以如果直接插耳机某些耳机可能推不起来)。除了主输出而外,基本上其它一看就懂,非常简单。


图 24:设备连接图示

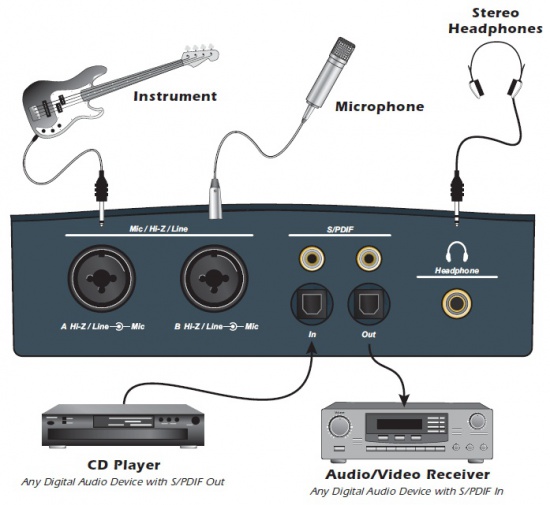

前面板

前面板也十分简单左边是两个线路输入端,可以用于连接吉他或是麦克风等,连接电容话筒时可以通过顶部(主控制面板)上的 [48V On] 按钮打开48V幻象供电。中间是数字输入/输出接口可以用于连接CD播放器等数字设备。而最右边则是耳机插孔。


图 25:设备连接图示

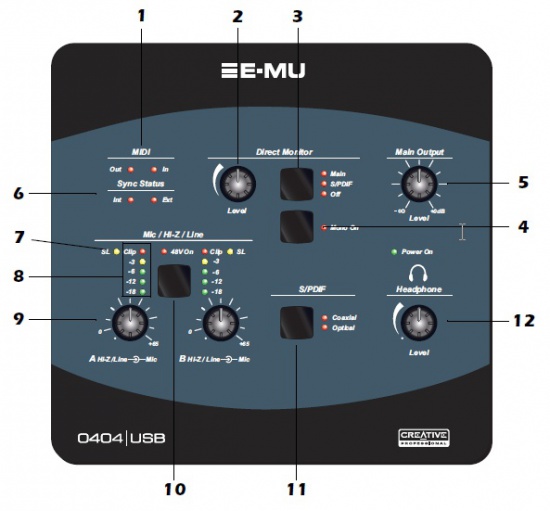

主控制面板

1、MIDI输入/输出活动指示灯,可以监视MIDI输入/输出端口的活动情况。
2、直接监听电平控制。可以控制输入信号输出的电平大小。
3、直接监听输出开关 & 指示灯,可以用于打开或关闭直接监听并允许你发送直接监听信号到Main(主)或S/PDIF输出。这个直接监听信号是所有输入的混合。
4、单声道开关(用于直接监听),当打开时,左右直接监听声道会合并为单声道。这个功能在两个输入使用不同的乐器时比较有用。
5、主输出电平,它可以控制声卡后面板上的主输出端口的输出电平。
6、 同步状态指示灯,它用于指示数字时钟源是设置在内部还是外部。可以在E-MU USB 2.0 Audio Control Panel(E-MU USB 2.0音频控制面板)中选择外部时钟源。如果不能接收到外部时钟源,也就是说同步失败是指示灯会闪烁。通常情况下如果没有与其它设备搭配使用时倒是没什么 用处。

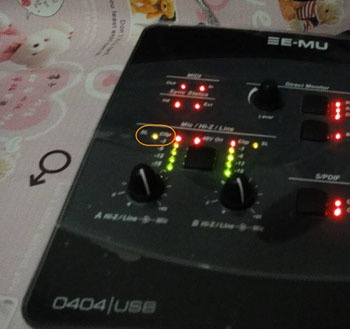

7、软限制指示灯,这个指示灯用于指明信号电平是否被软限制。在激活 E-MU USB 2.0 Audio Control Panel(E-MU USB 2.0音频控制面板)中的模拟软限制器后,信号电平高于-12dBFS时它就会对信号进行限制并且指示灯亮起。这个软限制器有一个好处,它可以让你不必担 心信号被消波而产生失真。如图所示:


图 26:软限制指示灯

8、信号电平 & 失真指示灯,用于监控输入信号电平,如果失真则红色指示灯会亮起,不过偶尔的失真不会引起该指示灯发亮。
9、输入信号电平增益控制旋钮,它可以控制前置放大电平,范围是0dB到+65dB。
10、48V幻象供电开关以及指示灯,这在前面我们已经提到了,如果使用需要幻象供电的电容麦克风时可以将其打开,指示灯亮表示已经打开。
11、S/PDIF模式,同轴或光纤之间选择。
12、耳机电平控制,很简单就是用于耳机输出音量控制的旋钮。


图 27:主控面板

前置放大器

虽然是一款入门级的产品,不过E-MU 0404 USB 2.0 音频接口还是采用了XTC A级超低噪音前置放大器,这个放大器带有48伏幻象电源(前面已经提到了),让你可以直接连接键盘、吉他或是麦克风实现专业级别音质效果,还内置有模拟信 号软限制电路(前面也已经提到了)能够让你避免录入失真的信号。

零延迟硬件直接监听

值得一提的还有它的“零延迟硬件直接监听”,前面提到的主面板功能中的“直接监听”也许大家还不清楚是做什么用的。那些有关“直接监听”的控制实质 上都是针对E-MU 0404 USB 2.0音频接口的零延迟硬件直接监听功能的。E-MU 0404 USB 2.0 音频接口可以让你在录音时直接零延迟监听。

软件功能

由于是一款老产品,光盘里带的驱动比较旧,测试平台是在Windows 7 64位下,装上之后不是太正常,只有ASIO驱动工作正常,在工作站软件中倒是没什么问题,不过WMD驱动不能使用,导致用普通的播放器什么都不行。然后 上官方网站上给出的最新驱动也比较旧,不过好在还有一个去年10月发布的测试版驱动(下载地址是:http://connect.creativelabs.com/emu/default.aspx)。


图 28:控制面板程序图标

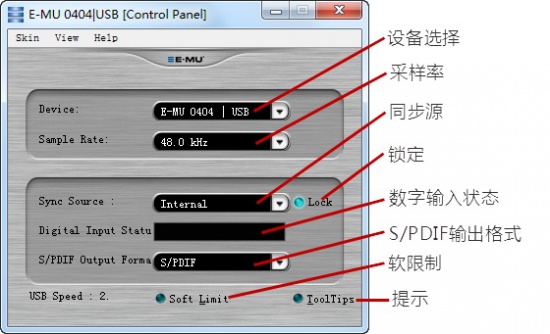

双击该图标可以打开E-MU USB 2.0 Audio Control Panel(E-MU USB 2.0音频控制面板),如图所示:


图 29:E-MU USB 2.0 Audio Control Panel

可以看到界面十分简单,基本上没有多少可调项目,可能就只能调调采样率然后打开或关闭软限制什么的。和现在很多其它产品的很华丽和很复杂的控制面板比起来,这个真的是太简单实用了。

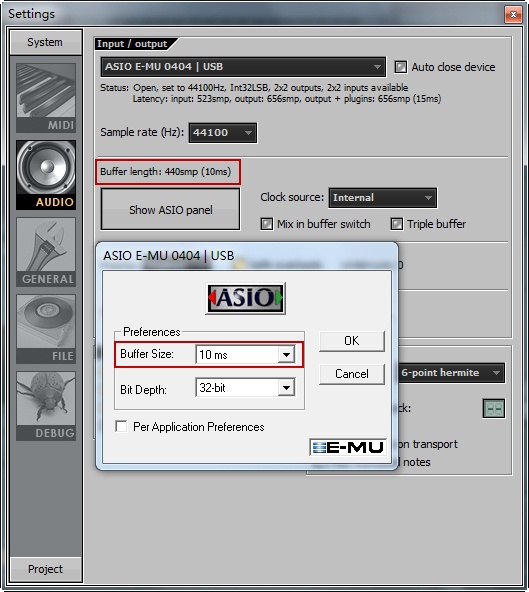

它的ASIO控制面板可以直接通过工作站软件来打开,也很简单,而且只给出了缓冲长度调节(Buffer length),和位深调节(Bit Depth)。


图 30:ASIO控制面板

另外这款声卡还赠送了很多正版插件和软件,非常适合个人及学校教学使用。这包括:


  • Cakewalk SONAR LE - 音频/MIDI软件 (适用于Windows系统)
  • Steinberg Cubase 4 LE - 音频/MIDI 软件 (适用于Mac和Windows系统)
  • Ableton Live Lite 6 E-MU Edition - 音频/MIDI 软件(适用于Mac和Windows系统)
  • IK Multimedia AmpliTube LE -吉他放大器 和FX Modeling插件(适用于Mac和Windows系统)
  • BIAS Peak Express 5 - 音频编辑器(适用于Mac系统)
  • Celemony Melodyne essential - 音频编辑器 (适用于Mac和Windows系统)
  • Waldorf Attack - 打击乐合成器(适用于Mac和Windows系统)
  • Waldorf D-Pole – 滤波器和FX插件(适用于Mac和Windows系统)
  • Waldorf PPG Wave - 虚拟乐器(适用于Mac和Windows系统)
  • E-MU Proteus VX - 软件声音模块(适用于Windows系统)
  • SFX Machine LT - 音频多效果插件(适用于Mac和Windows系统)
