· 李鸿宾 添加于 2011-04-01 · 共有 35 条评论

最近接触到了一款比较有特点的监听音箱,又勾起了我的写作欲望,给大家做个购机参考吧。(接受以前的教 训,先声明:以下所有文字均系个人主观看法,没有代表性!仅供参考!)

前些日子单位音响设备改造,原计划购入一对GENELEC 8050作为工作室的主监听。谁知经过我Dang领导的层层扒皮(应该叫“筛选”)之后,最终拿到的却是一对JBL LSR 2325音箱和一台叫MSC-1的监听控制器!顿时心里那个气啊,我20多平米的工作室,主要做交响乐缩混,竟然给我弄了对5寸喇叭的监听?!打发要饭的 啊?我真……心里默默慰问那些领导全家女性一千遍一万遍!

在这种单位实在没办法,一切都是上面说了算,生气也没用!既来之则安之吧!看着这对5寸 喇叭的小音箱心里就没往好处想,这么小口径的喇叭低音能行吗?BASS估计就成大提琴了吧?在一连串的疑问和失望中打开包装,箱子外观倒是挺漂亮,小东西 不大,还挺沉的。由于是新箱子,照例要先让它的振动动系统磨合一下:调音台出两路粉噪接到音箱,然后将一个声道信号反相,两只音箱面对面贴紧…… 无聊的翻着说明书,当看到频率响应 Frequency range:43Hz-20KHz 时冷笑了一声,按说JBL这样的大厂公布的技术指标应该是很严谨的,5寸喇叭音箱的低音真能下到43Hz?太吹了吧?我的GENELEC 8030A应该算是小口径喇叭低音下潜的典范了,人家才标到58Hz啊。莫非这个东西比真力还牛?不煲了,听听看!
把音箱搬到架子上找来熟悉的作 品,开声的总体感觉还不错,声音中规中矩!高音仍然有JBL的特点——用我的形容词就是比较“清丽”。但这种“清丽”不是那种冷艳,而是类似于磁带激励的 那种温暖的感觉。心想不愧是大厂!中低价位的产品品质却一点都不含糊!令我感到惊讶的是低音并没有我想象的那么差!下潜的很深,很结实!与真力的 8030a非常接近!可能是两者同样使用了背倒相的箱体设计。看来现在各大厂家都已经掌握了小口径喇叭的低音扩展技术了。在试听中发现这款音箱的功率不是 一般的大,比我之前用的8寸喇叭的EVENT TR8还要大!同样的音乐,开到2325临界失真的音量,TR8的喇叭早已打底发出破音了!看来真是一家有一家的本事啊!老资格的大厂产品不是盖的!继续 试!人声的,流行的作品一一上场之后,这对小音箱的素质还是比较令我震撼的!

首先,这款音箱的声音很规矩。除了高音有JBL的特点之外,其他频段 基本找不出什么明显的问题。在音箱制作的难点—中频方面,对男女人声的表现都很从容,用我的形容词来说就是声音非常的“松弛”。加上略显“清丽”的高音, 整体表现有点讨好人的耳朵。当然,作为监听音箱来说这并不是什么优点,所以JBL也为不喜欢它这种高音的人准备了HIGH TRIM ,你可以将它提升或衰减2.5个dB来适合你的监听环境或者你的耳朵。

其次,这么小的音箱,声压级却不小!我的工作室差不多22平米左右,音箱离 调音台差不多2.5米。在这样的环境下完全能满足聆听交响乐以及流行音乐响度要求,我用声压计简单测了一下(不能作为标准),聆听大动态的交响乐作品在人 耳听不出失真时的最高声压级达到了102dB(C计权),这个数据出自5寸喇叭的音箱的确是比较惊人的(顺便测了一下TR8 在97dB左右的时候就出现破音了)。我们平时工作的时候也不会开这么大的音量,所以你根本不用担心功率不够用。

究竟是什么样的技术能使它发出这样的效果?强烈的好奇心终于驱使我将它开膛破肚一看究竟。

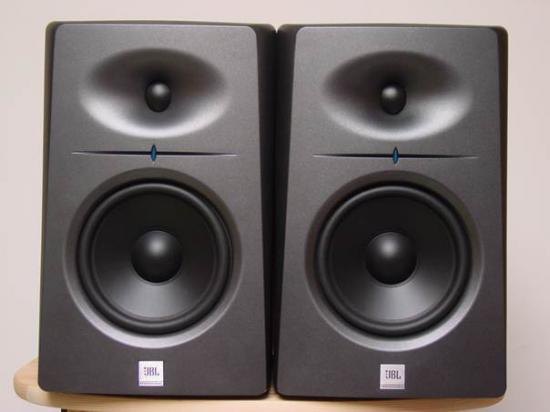

拆前留念:


侧面看:


操作面板:

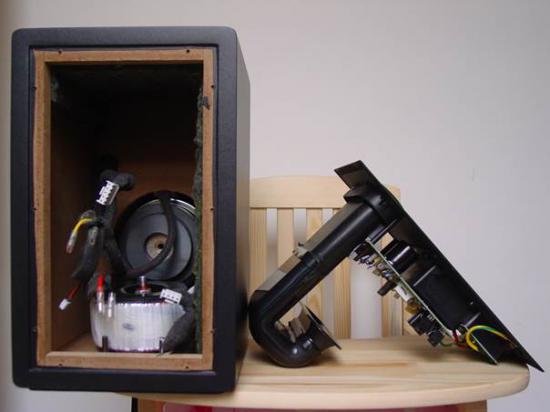

好了,解剖开始——拆开后盖板:

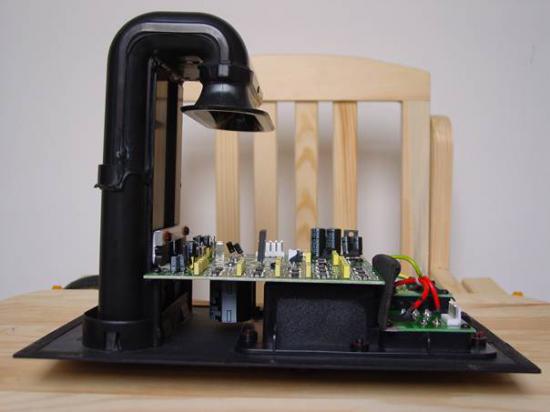

从图中可以看到,2325之所以有着良好的低频响应,与这根设计别致的倒相管有着密不可分的联系。让我们拉近来看看:


这类小型音箱为了取得良好的低频响应,都需要一个长度足够且经过精确计算的倒相管,2325也不例外,在箱体大小的限制下为了达到设计值要求的长度,倒相管 不得不拐了一个弯,但这一转弯导致内部的开口方向正好与扬声器的方向相反,所以厂家在管子的末端设计了一个喇叭口,使音箱内部的气流更加容易进入倒相管, 并降低气流冲击管壁发出的噪音。用心良苦啊!

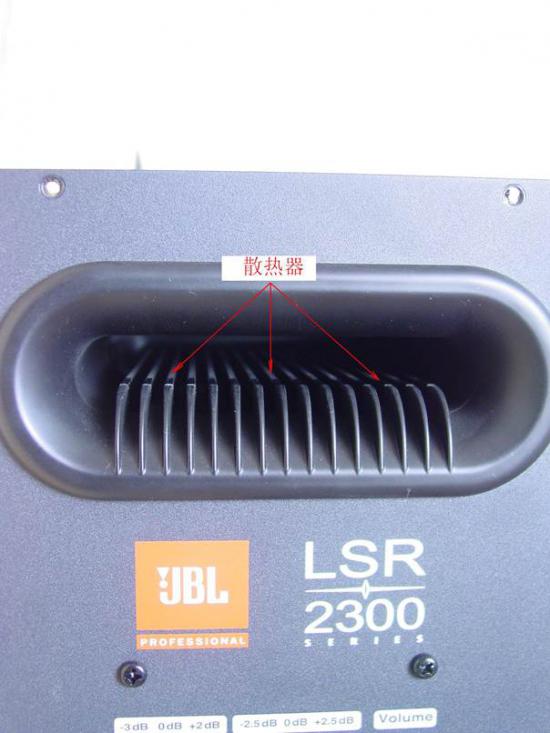

值得一提的是,这条倒相管同时还有一个绝妙的作用!如图:


设计师巧妙的将功放的散热器与倒相管融合成了一体!——这是一个极富创意的散热设计。当扬声器在大功率工作时,功放的热量自然会随着提升,同时低音单元纸盆 的振幅亦会加大,这使得通过倒相管的空气流量也相应增大。功率越大,功放的温度越高,对流的空气流量也越大。这股对流空气就像一个自动控制风量的风扇一 样,形成了一个自我冷却系统!怪不得我们在音箱背面看不到散热器,原来它藏在倒相管里面!


这种冷却方式是JBL的独创,最早被用在EON系列的大功率专业演出音箱上,如今竟然被用在LSR2325这个价位的监听产品上,JBL真的算是很厚道了!

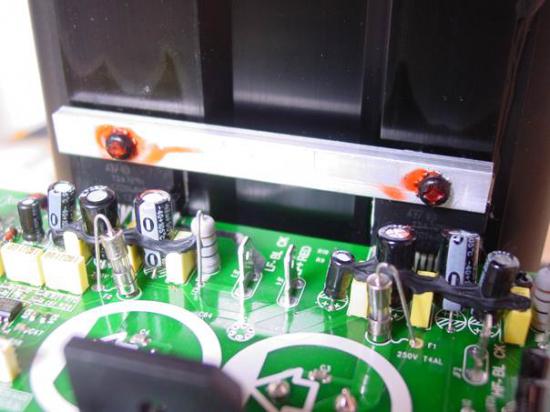

继续来看它的功放部分:


LSR2325采用了双功放系统,功放集成电路是意法公司的新型DMOS大功率音频功放电路,在100v供电的时候可以输出100W的功率。比其他监听音箱常用的LM3886功率大出20W左右。这款音箱能达到如此之高声压级有它们不可磨灭的功劳!

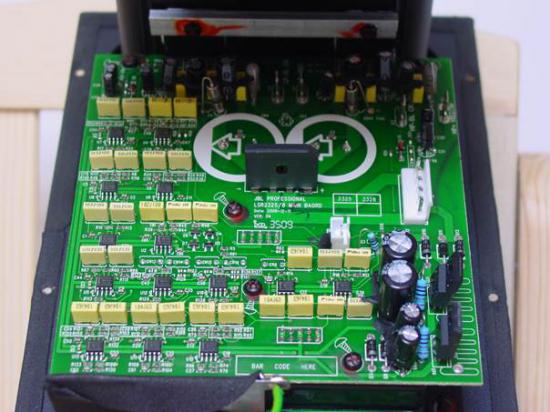

再来看主电路板:


整个板子做工精良!大部分元件为SMD贴片工艺,电脑插件机插件!所有信号电容均为黄色CBB聚丙烯电容。大厂风范显露无遗!令人惊讶的是整个电路板上总共使用了多达14枚运算放大器!

由于没有原厂电路图,经过一番测绘整理后,手上的草图令我大跌眼镜!

除去主板上面的14枚运算放大器,在信号输入板和频率补偿板上还有3枚。这一只音箱使用的运放总数达到了17枚!这17枚双运放,组成了34通道的运放阵列 来完成前置放大、分频、缓冲、和频率补偿电路!用17枚运放制作的监听音箱史无前例!JBL2325是业界唯一!! 下面我们来分析一下这17只运放是怎样来应用的:

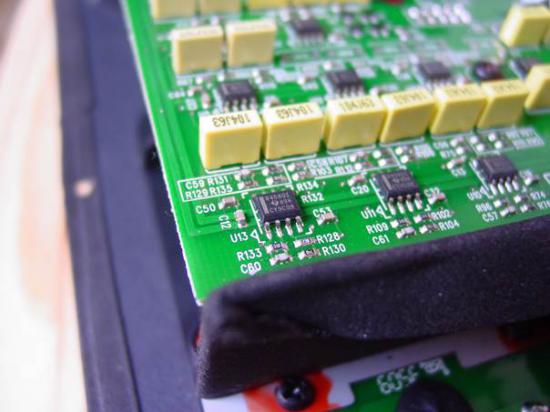

LSR2325在电子分频电路部分使用了多达6片4580运放做成6阶低通、高通滤波器!


真不知道JBL是不是疯了?这个价位的监听音箱用6阶高低通??人家TR8用2阶高低通只用一块运放就搞定不是一样卖钱??你JBL仗着大厂实力雄厚,但这种价位的音箱竟然用6块运放搞这么高端的电路!还让不让别的厂家活了?

不仅如此,还有更加过分的!

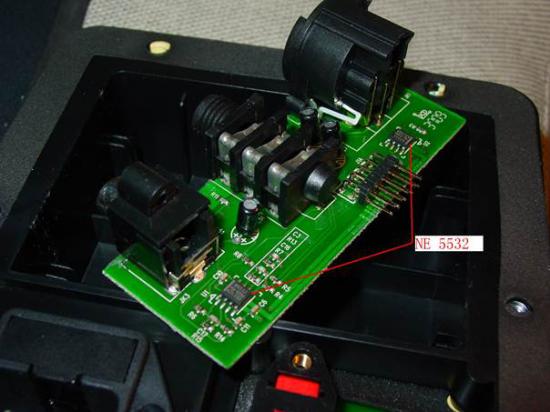

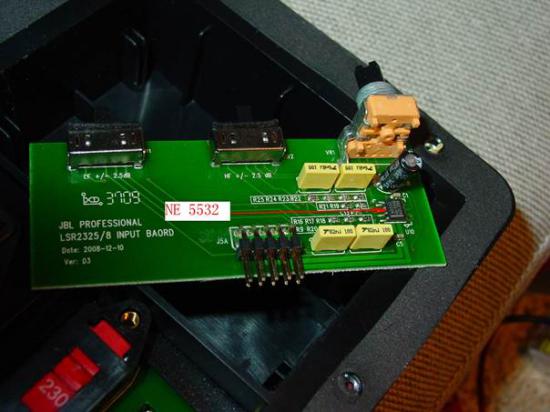

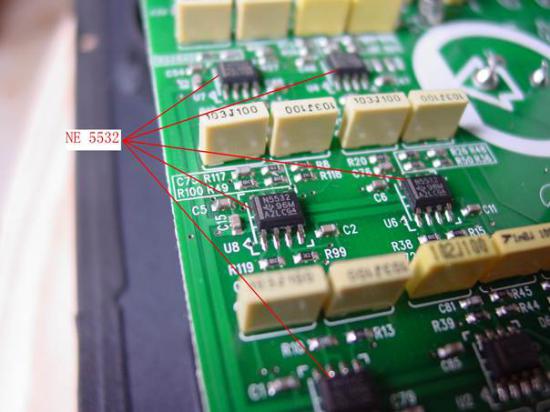

LSR2325在高频音色补偿和前级放大部分竟然用了多达8枚公认的靓声运放NE5532!!!有图为证:




所有音频通道、频率均衡部分清一色都是公认的靓声运放NE5532! 疯了,JBL疯了!在这个价位的产品上竟然用这么多补品级的原件!如此奢华的用料和电路设计不出好声音才怪呢!!我今天真是汗S了,原来JBL的中低价位监听音箱也设计的如此严谨细腻!连保险丝都是延时熔断的!!真TMD后知后觉。



继续来看它的电源部分:

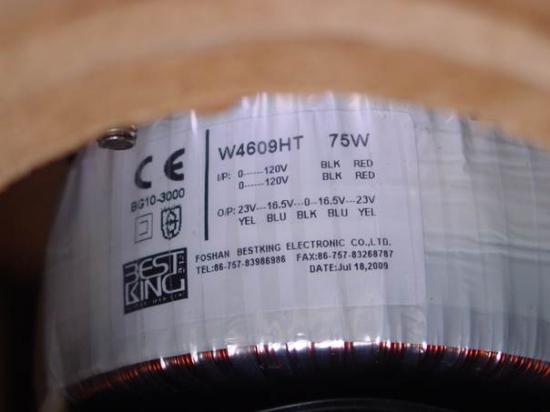

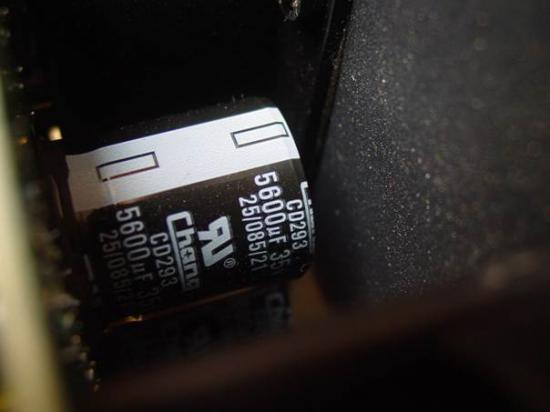

电源部分采用了常见的环形变压器,功率标示的75W为变压器初级耗散功率,次级的实际功率根据线圈的线径估计应该在150W左右。滤波电容用到了5600微法x2。可以保证大动态时的电源供应。

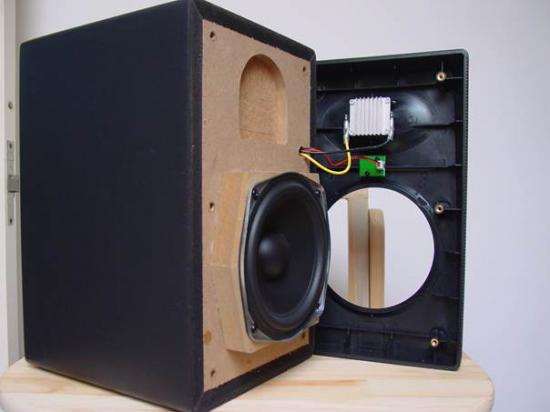

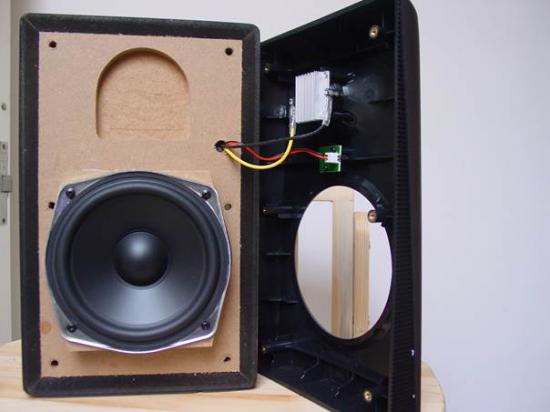

好了,分析完电路,再来看看箱体以及单元。将塑料面罩拆开,高低音单元呈现在眼前:


LSR2325 音箱为了消除低频部分的有害的声反射,面板采用了弧形抛物线设计,使折射回来的声音打在上面其形成漫反射避免驻波的产生。木质材料要处理成抛物线型非常麻 烦。而像真力8000系列那样的铸铝外壳成本又太高。这也就是为什么要用塑料面板的原因。当然,这种设计也在外观上为它加分不少。

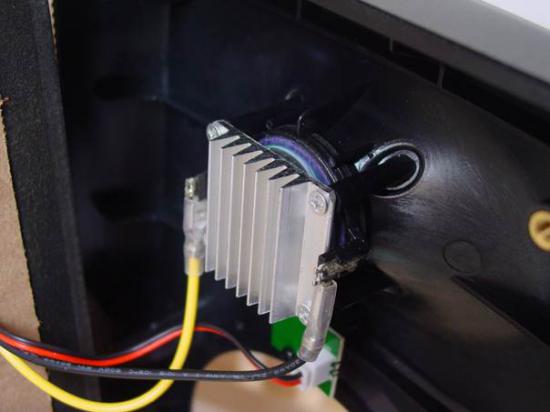

我们先来看这个特别的高音单元设计:


这个背后带散热器的高音单元我还是第一次见到!2325的高音单元使用的是磁液冷却的钕铁硼内磁喇叭,也就是说将钕铁硼磁体设计在单元内部,既提高了磁通 量、减少漏磁,又自然的形成了防磁特性。不过稍有扬声器知识的朋友都知道,钕磁体虽然体积小、磁通量高,但其也有一个致命的特性,就是高温时退磁严重。当 温度达到120度的时候,其磁性会完全消失!然而在小功率扬声器上应用钕磁体这个担心有点多余,毕竟喇叭的音圈不可能有那么高的温度,但散热问题也应该引 起足够的重视!所以JBL给它安装了一块散热片。帮助其降低工作温度。虽然我在满功率测试的时候用手触摸此散热片也只是在温热状态,但厂家为音质,为用户 考虑的如此细致周到,这个情我们还是领了吧!

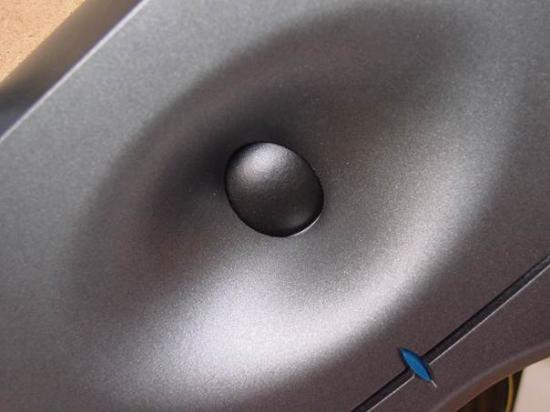

扯远了,LSR2325的高音振膜为软球顶材质。实际我们听到的声音也是比较清澈细腻的:


高音单元全貌:


说实话,拆下来的高音单元看起来有点简陋,有点像汽车上用的。不过只要声音说的过去,其貌不扬又如何呢?

再来看低音单元:

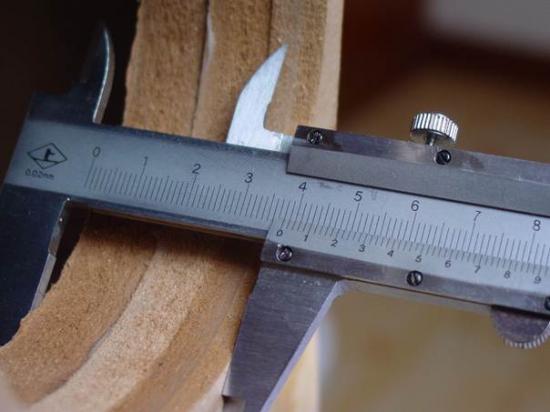

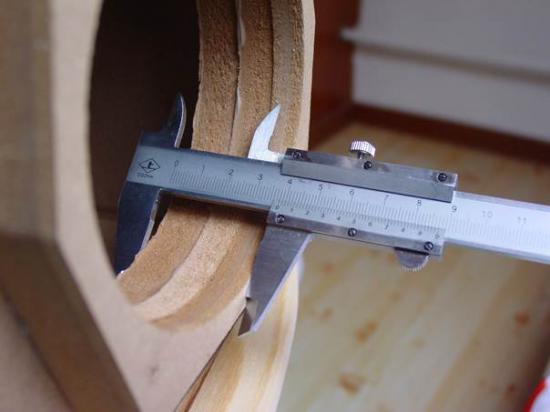

为了得到合适的安装位置,低音单元被安装在一块加厚出来的MDF板材上。当我把他拆下来时发现安装低音单元的障板实际上是箱体厚度的3倍。于是拿出游标卡尺量了一下:



3.8CM!这恐怕是最厚的障板了吧?喇叭安装在这个结构上无论多大的动态,多大的振幅都是“稳坐泰山”了!

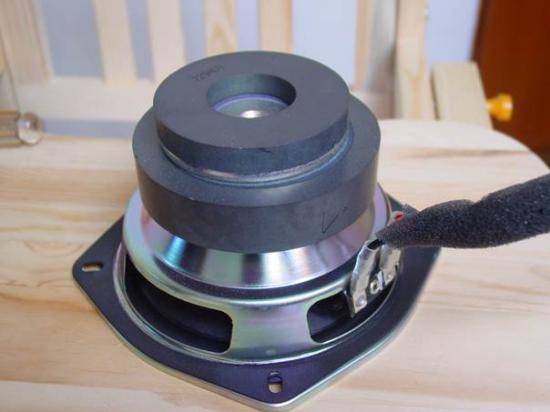

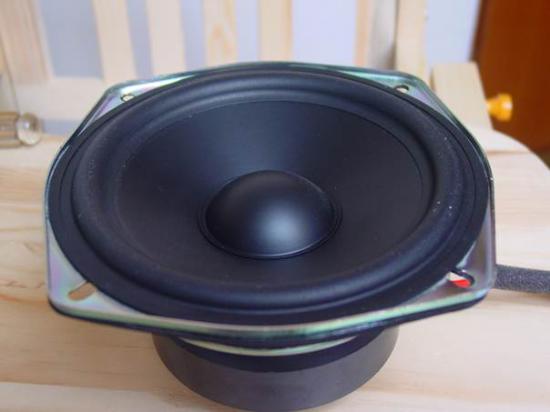

低音单元全貌:



这只喇叭采用了简单的防磁结构,即在单元磁体的上方反极性安装一块磁铁,以抵消其外显磁性,并没有采用屏蔽罩来进行双层磁屏蔽。可能厂家认为在液晶显示器横行的今天,磁屏蔽不再是那么重要了吧?

喇叭振盆从外观看上去很像廉价的PP盆,但拆下后从背面发现其材料为复合纸盆:


复合纸盆的优点在于既有纸盆扬声器良好的音色,又兼备了振膜的高刚性,在大功率下瞬态反应更快,功率损失更小。

为了实现132mm的长冲程,其定心支片的直径与纸盆的直径几乎一样大。

宽阔的定心支片:


JBL的喇叭我一直是崇拜加信赖的,80多年历史的大厂,做这种小喇叭应该是易如反掌了。

好了,LSR2325监听箱的解剖分析就到此为止了。正因为它的这些“不同寻常”的特点,让我有了些这篇评论的冲动。的确,在这个价位的监听音箱产品里,LSR2325应该算是“德艺双馨”了!

之后,一只想将它和真力8030a做个AB对比试听。感受一下两者的差异,终于瞅准一个机会,把它搬回家了。

由于家里太小,我的那些被老婆称作“破烂”的宝贝都放在阁楼上,所以此次对比也就只能在阁楼上进行了。


呵呵,献丑了,估计没有比这更恶劣的听音环境了吧?

来看看我这堆“破烂”:


前文提到,跟随LSR2325一同到手的还有一台叫做MSC-1的监听控制器,当监听遇到我家阁楼这种环境时,就是它大显身手的时刻了!

这台MSC-1通俗点说就是一台全自动房间均衡器!它随机带有测试话筒,利用电脑软件来分析监听环境中的频响曲线中的“峰”和“谷”,然后通过内部的参数均衡器来自动进行衰减或补偿,以达到建声环境与监听音箱的协调。别小看它,它甚至可以帮你节省一笔声学装修的费用!

在用MSC-1进行完声学矫正之后,开始对GENELEC 8030a 与 JLB LSR2325进行对比试听!

(再次声明:以下评论完全是个人感受,主观色彩浓郁!没有代表性,仅供参考!)

在用多种风格的器乐和声乐作品做完AB对比试听之后,我的感觉如下:JBL LSR2325与GENELEC 8030a的整体音色非常的相象!即使快速切换两只音箱进行对比试听也听不出非常明显的差别!当然在细节方面,两者还是各有千秋的。

首先说说人声,LSR2325对的人声的表现可以用华丽来形容,齿音丰富,晶莹剔透。声音显得很靠前,仿佛歌手就在你面前吟唱。而8030a的人声感觉明显 要比2325暗一些,但声音却比2325更加松弛且从容!仿佛漫不经心的与你娓娓道来…。说实话,从骨子里我还是喜欢真力这种感觉的。

在低频响应 方面真是不比不知道,我一直因为真力的低频扩展已经做的很好了。但经过对比试听,2325的低音比8030a要有力的多!怎么说呢,8030a的低音可以 说是深深的弥漫在整个空间,2325的低音则是带着力量贴地而来。同时由于功率相对较大,其低频的声压级也比8030要高出一大截。经过反复对比试听,感 觉8030a的低音喇叭比较容易打底,而2325即使听的出失真了,喇叭也没有打底的现象。直白的说就是8030a的低音下潜很深但是比较松软,而JBL 的低音比较抱团,比较有力。另外,这两款音箱有一个比较大的异同点,虽然两者都是背倒相设计,倒相管都在音箱背后,但真力8030a如果离开墙面超过 30cm低频响应会陡然变差。难怪它的说明书上特别标注“自由声场”下的频响低端58Hz。而2325对墙面的距离要求好像不是很苛刻,离开墙面50cm 距离在听感上并不会感觉低频会有多大的衰减。所以在实际应用中,8030a最好不要离墙太远。而LSR2325会更灵活一些。(完)
