经典之作 音质首选──ESI-1010e PCIe 声卡评测

麦士音乐 添加于 2011-03-15 ·

分享到微信

共有 24 条评论

对于非MAC平台使用的声卡,一般来说我不做评测,一般来说,专业声卡都是支持双平台PC+MAC的,如果仅支持PC,应用上局限会多一点。但是这次的评测居然然我刮目相看,不是外观功能的问题,而是品质。

前几天收到了ESI发来的一台ESI-1010e PCIe声卡,厂商希望我认真从工艺、质量和效果方面作出评测,当时我的感觉是:只支持PC平台,10进10出,双MIDI通道,没有ADAT,没有DSP,哇,很没落的声卡…….然而厂家很恳切地希望我可以用一下,体会一下ESI的魅力,无奈,只能赶鸭子上架,试试吧……

第一件事就很困难,因为本人在MAC平台已经摸爬滚打将近30年,我自己的电脑几乎没有PC的踪影,为了做这个评测,让公司给临时搭建一个PC电脑,配置如下:

  • 技嘉老款主板: 945PL-S3
  • CPU: PENTIUM 4 3.2G
  • 显卡: ATI X1550

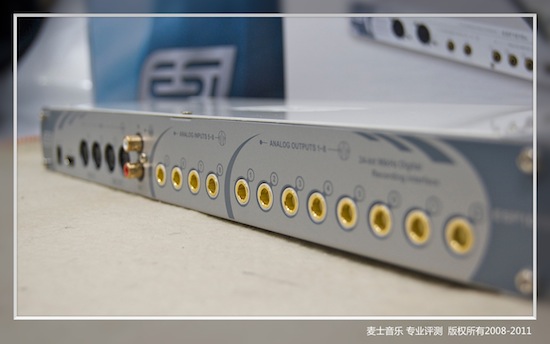

  • 硬盘: 日立160GB 7200转
  • 内存: 金士顿DDR3-800 2GB
  • 系统: WINXP SP3

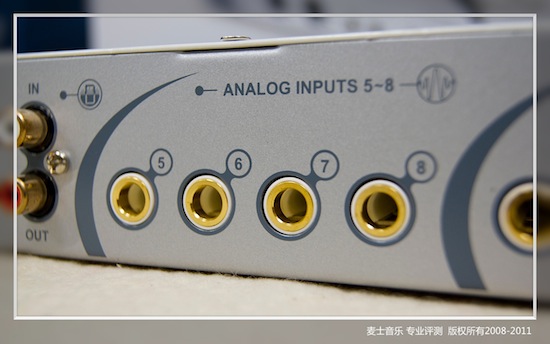

配置上来说,很基本很低端很差,但是很稳定,基本要求都可以满足,上网什么的都OK,启动速度绝对超过酷睿双核E系列的机器。可是我很担心,专业声卡对主板、内存、兼容性都有很高的要求,况且ESI对驱动、系统、主板都比较挑剔,不管了,这样的标准配置都不能正常工作就可以放弃了。

5个小时候后,所有的硬件、软件准备工作就绪,系统调试完毕,360杀毒和360木马防火墙都安装妥当,IE升级到8.0最新版(因为一会安装CUBASE LE需要)。

开始了!

首先,按常规,就是产品开箱了:

一、开箱


图1:包装

彩盒包装,ESI一贯的风格,任何产品的包装都是彩盒,精美无比,让你感觉产品应该值这个价格,实话说,包装还可以。

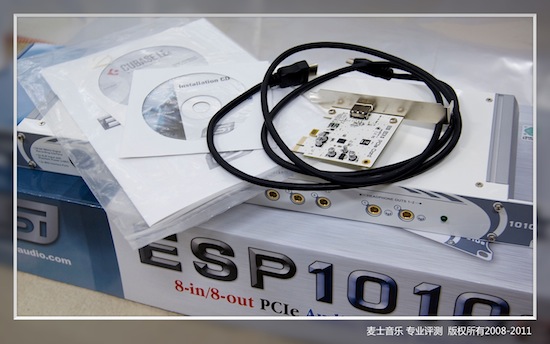

图2:包装物

内部包装比较简单,2块泡沫中间夹着声卡,保护上很安全,包装物内容也很简单:一份说明书,1条专用电缆,一块PCIe专用接口卡,1张驱动盘,1张CUBASE LE 4的软件,还有1片PCIe卡的挡板,用于安装在超薄机箱,这个比较人性化。其他没有任何附件。


图3:包装物

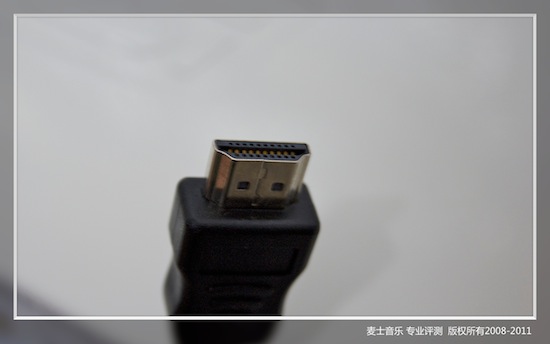

图4:专用连接线,很像HDMI接口

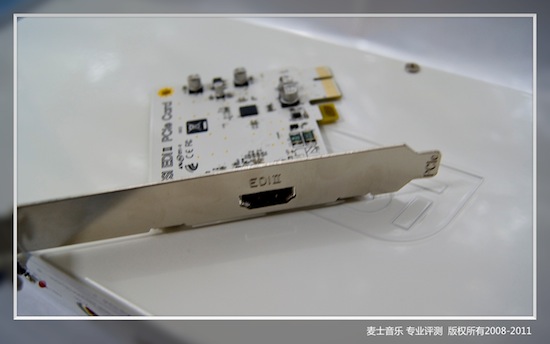

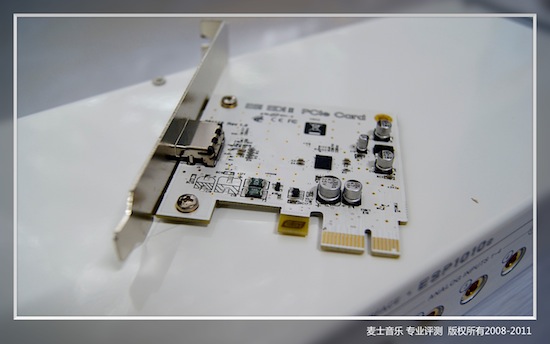

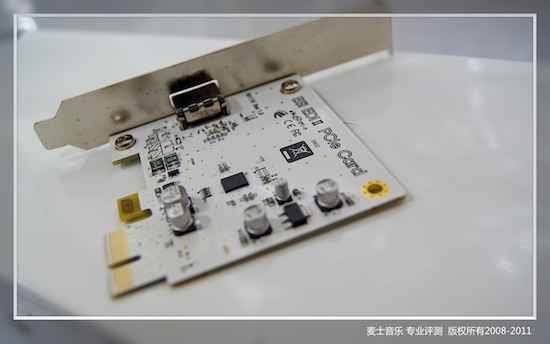

图5:PCIe接口卡


图6:PCIe接口卡


图7:PCIe接口卡

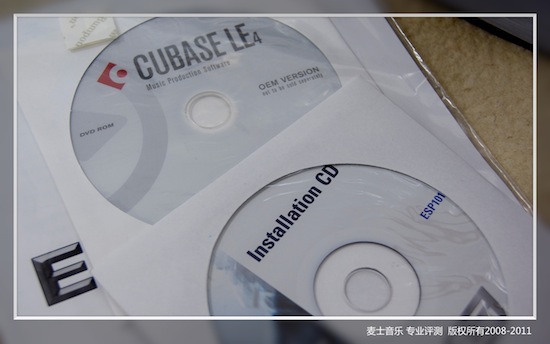

图8:软件 包括1张驱动盘和1张CUBASE LE 4正版的软件

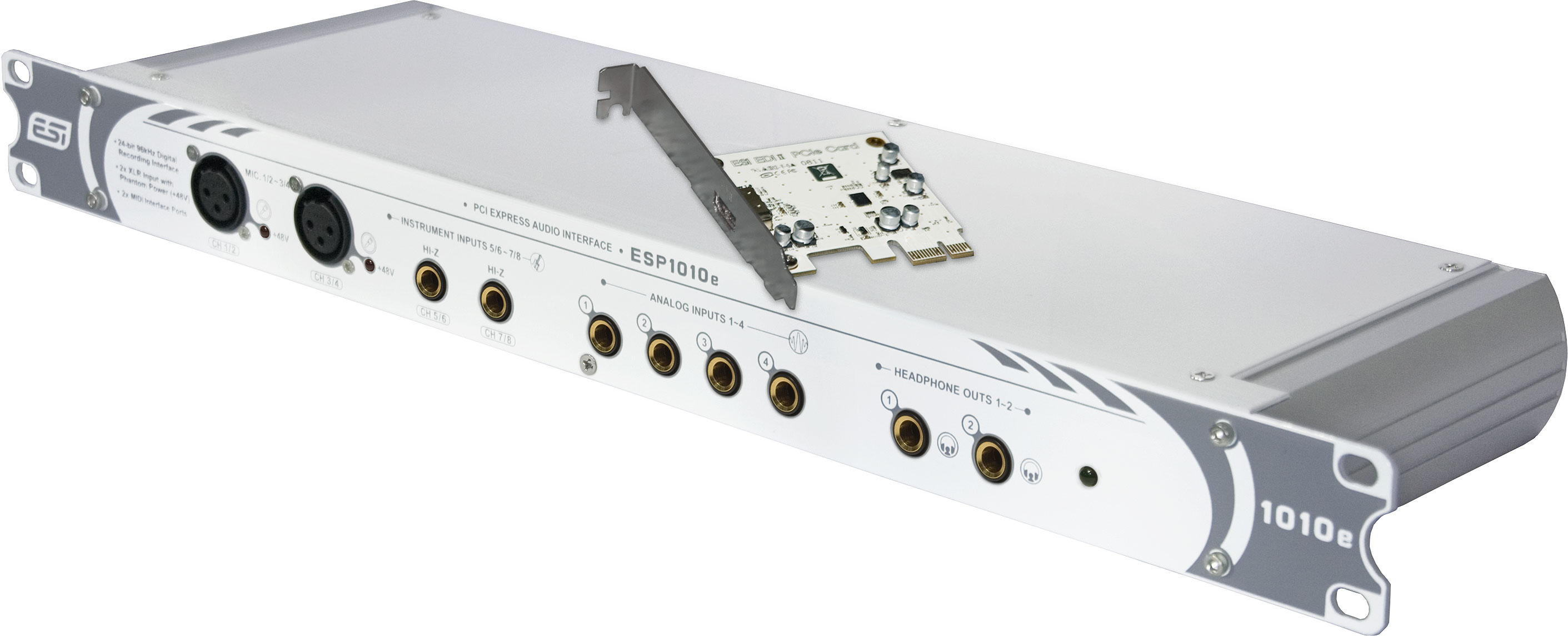

图9:官方ESI-1010e照片,点击放大


图10:实拍ESI-1010e正面接口照片,感觉比官方照片有质感

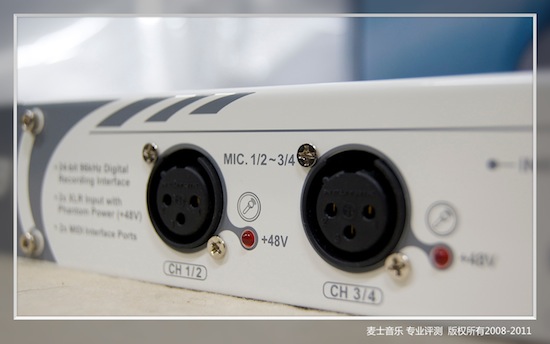

图11:正面左起,话放接口2个,带+48V指示灯

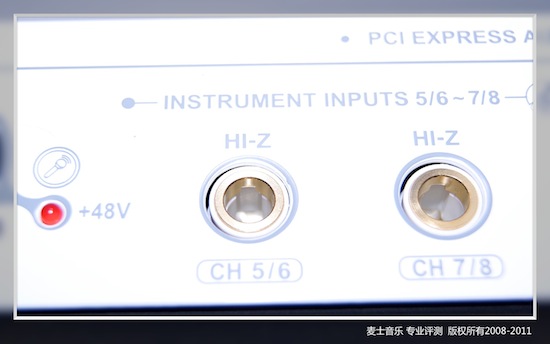

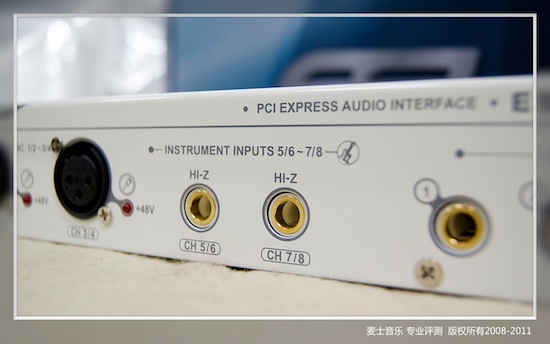

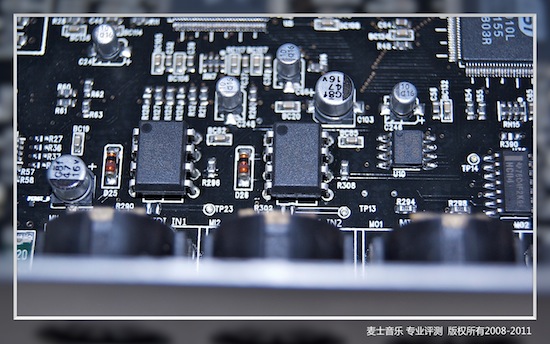

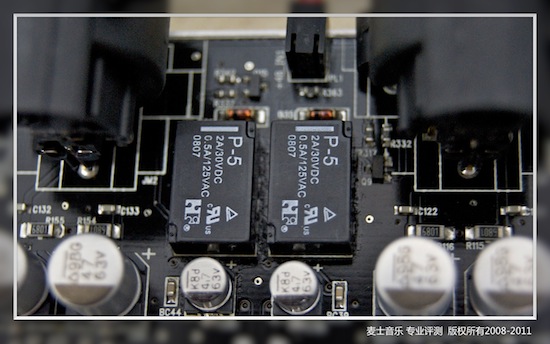

图12:镀金2个乐器和高阻接口,可以接MIDI音源、合成器、或者吉他贝司

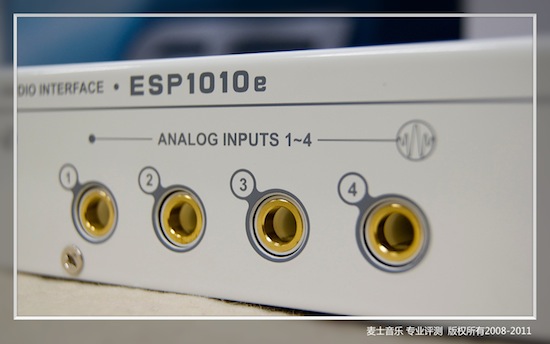

图13:镀金4个模拟输入接口

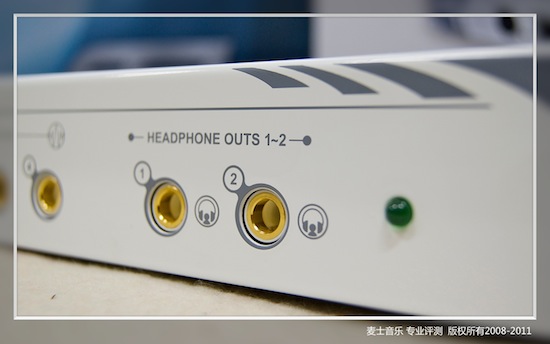

图14:最右边的2个耳机接口,这2个接口可以分别设置监听通道和分别定义监听音量。相当有吸引力也很有用。

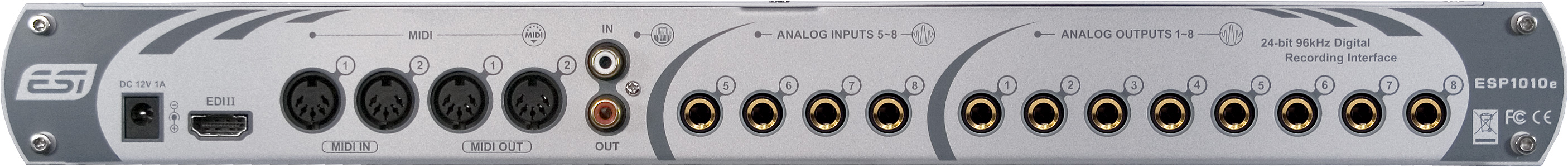

图15:官方提供的ESI-1010e背面接口照片,点击放大


图16:实拍的ESI-1010e背面接口照片

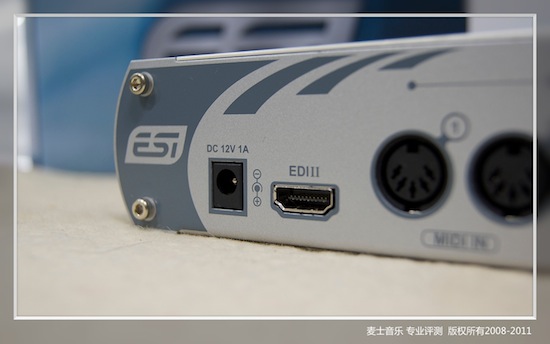

图17:背面左起,DC 12V 1A,电源接口,原包装未配备任何电源,直接使用PCIe供电,如果你感觉电脑的电源供电不足(小于300W,或者电脑连接设备过多)可以另配1个12V直流内正外负电流为1A的电源;然后为ESI PCIe声卡专用的EDI-II(ESI DIGITAL INTERFACE)的连接接口,连接电脑上的PCIe接口卡。请注意:这个接口可能是今后2年常见的音频电缆接口。


图18:MINI输入输出接口,兴奋的是,这可是2组输入输出,用途很大,多个MIDI设备时,不需要另外购置MIDI接口卡了,或者说,你做MIDI扒带可以同时支持32进32出,效率大大提高了。右边是同轴SPDIF输入输出接口,纯数字接口输入输出,使你可以连接01v96或其他数字调音台或者其他数字设备。


图19:镀金的4个模拟输入接口


图20:镀金的模拟输出接口,共8个大三芯TRS,在控制台软件里可以任意控制输出通道,可以给监听音箱、CUE输出,也可以给歌手监听耳放控制器,或者连接5.1声道、7.1声道环绕组成环绕监听系统。

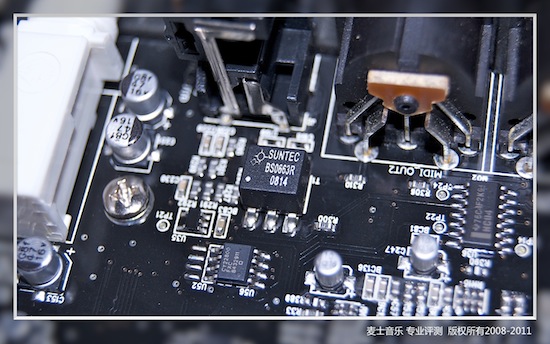

ESI 1010e的硬件通道标准为:

  • 10进10出平衡或不平衡的通道
  • 其中包括8进8出模拟通道
  • 2进2出SPDIF数字通道
  • 支持最高96KHZ/24BIT的录制和回放
  • (前面板的2个话放、2个高阻接口与前面板的4个模拟输入通道是共享的,也就是说MIC1接话筒,INS1和LINE1就别接任何输入,否则就是混合输入,除非你确定这么做。)
  • 带2个耳机监听,这个很时尚也很有用。
  • 具有2进2出2组MIDI接口

二、拆解

有些评测我觉得也已经没有必要再去做,因为很多高手已经做了,比如大觉者的评测,这个评测还是相当贴切的,所以,接下来,我们不会去

1010e的功能做更多的描述,包括它的性能指标,各位看官可以仔细认真地阅读大觉者的评测报告。

接下来,我要做的就是对1010e的残忍拆解――大卸八块,一直以来,大家对网络某些产品的认识都停留在指标、性能、参数等等花哨的描述上,等到最终产品出现问题后维修的时候,可能会大呼上当,因为一些产品的描述和内部制造工艺、电路设计、用料相去甚远,这样的事情网上报道屡见不鲜,所以这次拿到ESI 1010e的时候我就毫不犹豫――拆!看看到底什么档次再看有否评测的必要:


图21:ESI的机箱是全金属的钢琴漆外壳,非常坚固,结合部位几乎没有缝隙,连接使用了十字螺丝和内六角螺丝,没有专用工具是很难拆卸的。当我打开外壳的瞬间,我很吃惊:漂亮整齐的电路板,所有的原件就是银、黑、白三色,除了某些电容外,全部采用SMG贴片制造,可以看出电路的设计、焊接、汇整都是大型工厂流水线下来的,不是一般小作坊的产品。


图22:ESI-1010e内部拆解图


图23:电路板局部
可以看到,次版是ESI自己设计制造的,采用5层基板,很结实,电路板设计工艺让人惊叹,没有任何飞线、明线,贴片焊点平整,元器件标识明确,器件使用的都是名厂的产品,性能和指标让人信服。


图24:电路板局部


图25:电路板局部

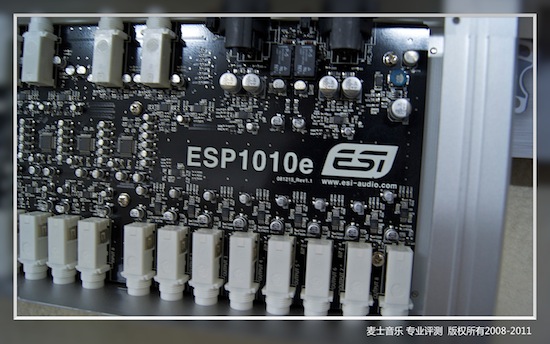

此版为2008年12月15日出品,版本号为1.1,说明已经是修正之后的产品了,又看到漂亮整齐的大量银色安规滤波电容了。


图26:电路板局部


图27:电路板局部

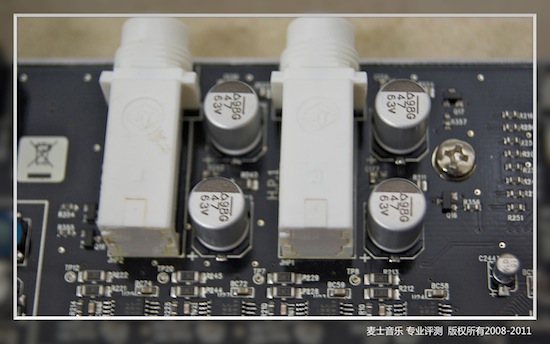

耳机输出电路,4个698C 47UF的滤波电容加上4颗JRC JM7顶级军工的4580运放,每路2枚,这个另我对耳机输出的品质和监听的精准度相当放心,音染比较小,中高音平直,低音准确有力


图28:电路板局部 耳机输出


图29:电路板局部 耳机输出

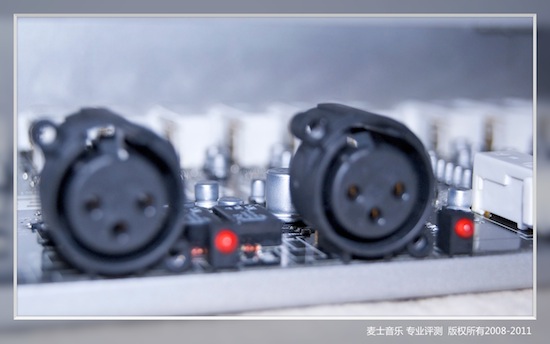

图30:电路板局部 话放部分

高精度宽频话放控制晶片,+48V幻象供电电路确保话放的低低噪高质量。


图31:电路板局部 MIDI控制晶片和电路


图32:电路板局部 电源稳流和控制电路

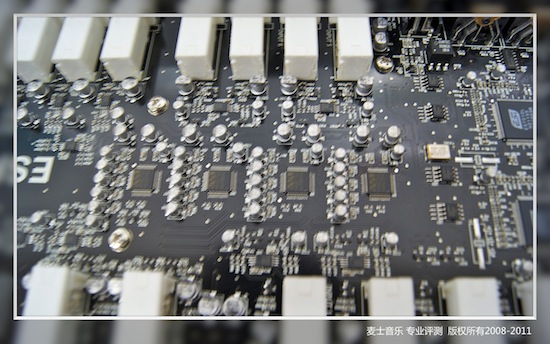

图33:电路板局部 ADDA解码

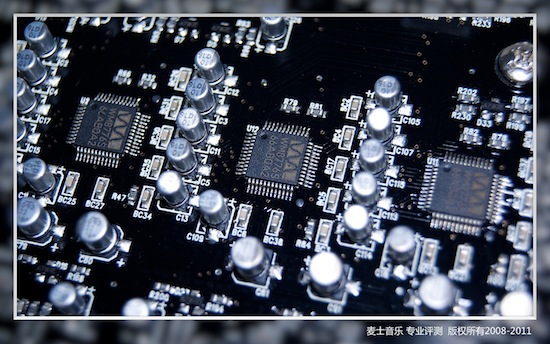

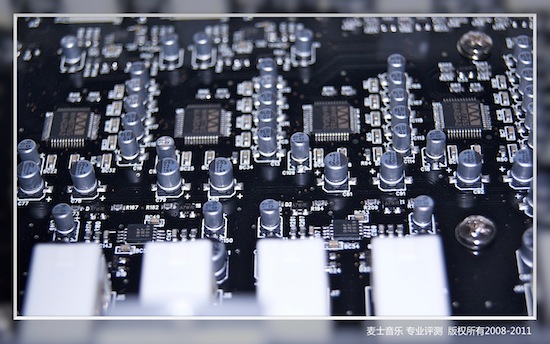

图34:电路板局部 DAC和ADC解码

这里居然用了4颗高端声卡的解码晶片――WM8776S,DAC转换提供32-192KHZ的能力,ADC提供32K-96KHZ的能力,信噪比都超过100,说明ESI在ADC和DAC上很舍得花钱。4片WM8776S控制8路输入输出的DAC-ADC的双向转换,分离度大幅度提高,低噪和失真率大幅度降低。

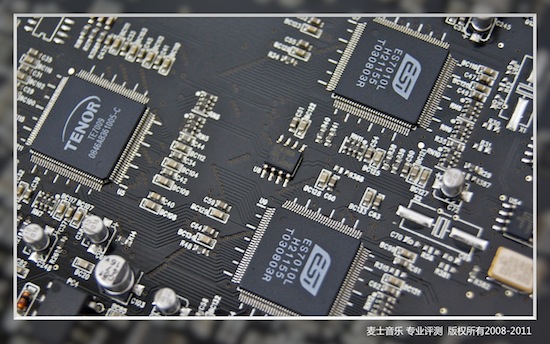

图35:电路板局部 中央控制晶片

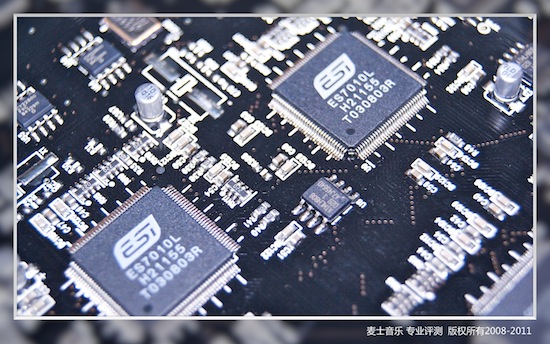

图36:电路板局部 中央控制晶片

关于这三片主控控制晶片,评测过程中我们几个同事的分歧很大,其中TENOR的TE7009为音频输入输出路由的控制芯片基本无疑,作为ESI,最吸引用户的是DIRECTWIRE的软件跳线,可以涵盖几乎所有DAW的音频软件的录制、路由,而且基本可以以无延时或者极低延时传送进行,而其中直接传送的IC其中之一就是7009,这个系列的芯片可以在几乎所有的ESI声卡中见到;而ESI自己的那2片ES7010L则ESI公司本身讳莫如深,通过本人与ESI研发机构的EMAIL邮件中可以得知:ESI对这个系列的控制芯片的主要功能、技术指标以及价格都没有详细的说明,只是从只言片语中得知这个神秘的7010L是PCIe的控制芯片,或者可以这么说,ESI通过这2片7010L与板载的PCIe卡通信可以控制双向10路输入输出的音频流,而且确保最低的延迟,不可小觑。事实上说,很多单板机开发、通信产品硬件开发的人都知道:ESI在晶片,特别是高速、高保真以及控制传输芯片上是有独到的见解的。所以ESI 1010e采用本厂控制芯片也可看出在音频行业的雄心勃勃。不要小看这2个7010L,ESI MYYA44e上也用,甚至华为的SP机房路由器上也在用。


图37:电路板局部 MIC话放输入

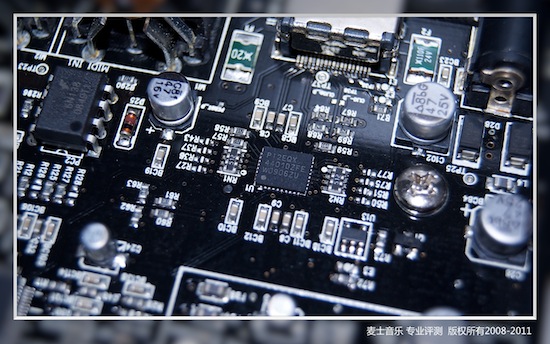

图38:电路板局部 P12EXQ 控制晶片

这个晶片的作用是控制PCIe传输路由和读写的,目前只在新型的固态硬盘以及相对应的控制卡上看到,ESI的理念先进之处可见一斑。

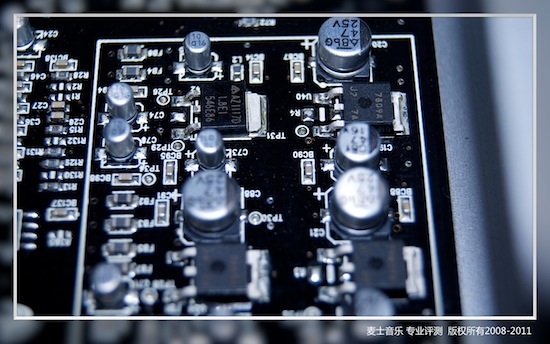

图39:电路板局部 AZ1117D

AZ1117D――低压降线性稳压器。对电源进行保护,用于ESI 1010e12V外接电源输入的保护,对于电源的隔离和保护,ESI考虑很周到,尽管外接电源不在随机供货范围内,可是也考虑周全。

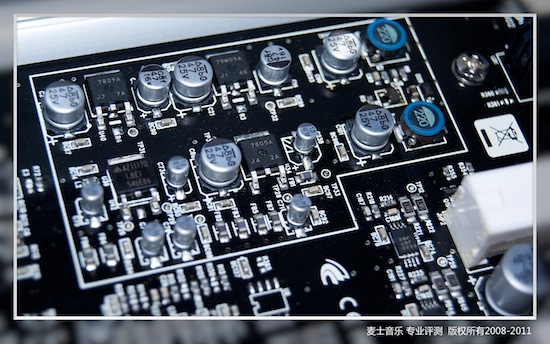

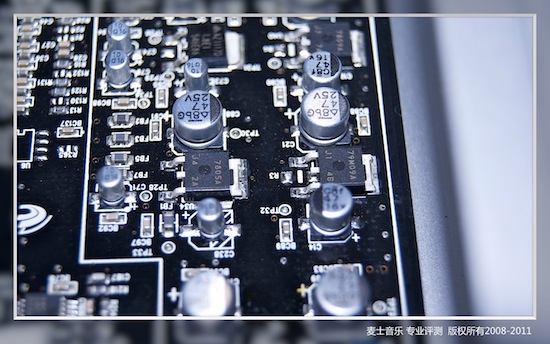

图40:电路板局部 7805A

使用了多片7805A三端稳压芯片,与AZ1117D组成强大的电源整流组合。


图41:电路板局部

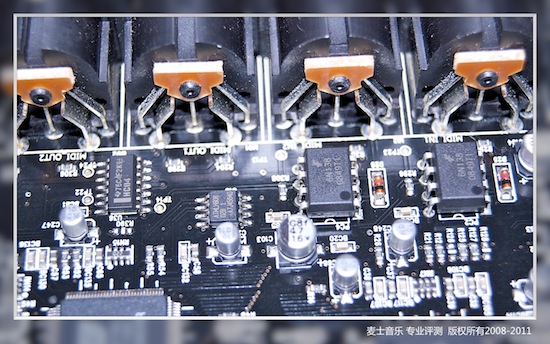

图42:电路板局部 MIDI控制芯片,2片独立的MIDI控制芯片分别控制MIDI的输入输出。


图43:电路板局部


图44:电路板局部

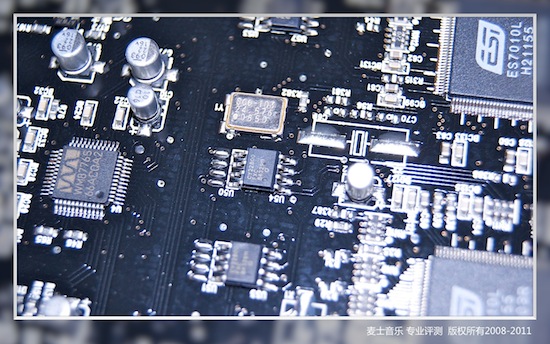

图45:电路板局部 晶振电路,采用金色SC0-103 24.576MHZ的晶振,确保模数转换的精准度


图46:电路板局部


图47:电路板全景

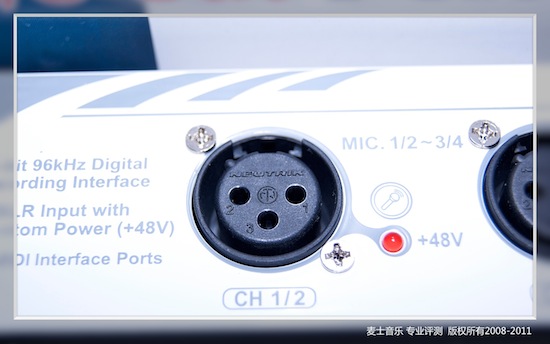

图48:XLR话放输入口,采用NEWTRIK的标准接口,品质和性能绝对放心。


图49:TRS输入口,使用镀金的大三芯接口,白色基座,高贵耐用,品质有保障。

看了内部拆解图,我对这块声卡的定义是:结构严谨,布局合理,用料考究,所有的运放均采用JRC JW7 4580,音质有保证,使用PCIe和相应的控制晶片,保证极低的延迟以及回放特性;整体可以说不是国内工厂或者一般的国际小厂可以做出来的产品,品质和用料绝对对得起价格。

三、应用

安装ESI 1010e很简单,在主板上找个可用的PCIe插槽(最短的那个),插上随机附带的PCIe卡,固定好挡板,OK,把随带的EDI-II黑色的电缆与1010e的外置盒连接,然后打开电脑电源(注意:严禁在开机后插拔电缆,就好像开机插拔内存是一样后果,自己小心)。

电脑会提示找到新硬件,之后就是安装驱动,没有安装程序,让系统自己找光盘的驱动目录,之后就自动安装成功,包括控制台,会自动安装到最右下角的托盘栏里。好了,至此,1010e全部安装完毕。

再次声明,我就不做什么频响、分离度、响应,你们需要吗?需要的话上网查吧,一堆一堆的。

接下来我要做的是:应用软件测试

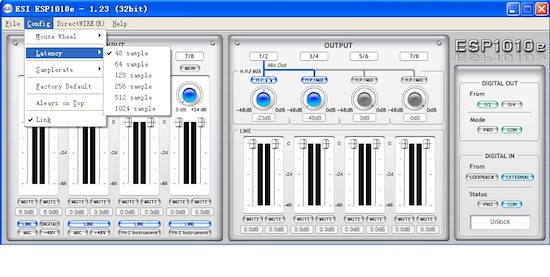

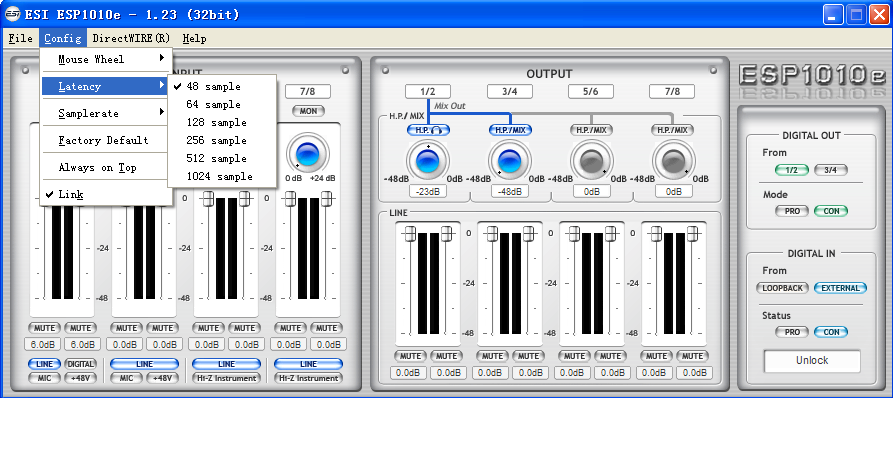

图50:应用软件,点击放大

首先,在控制软件的CONFIG(配置)菜单的LETENCY(延迟)下拉列表中选择最低的48 SAMPLE,下面的SAMPLERATE(采样率)下选择44100HZ。开始测试1010e的极限工作能力。

测试软件:

1. PRESONUS的STUDIO ONE 1.6.3――后起之秀,制作能力很强,扩展能力也很强。
2. Steinberg CUBASE LE 5――这个不用说,常用软件
3. MAGIX Samplitude 11.5――好软件,音质极其优秀

测试开始:

第一个软件:Studio One 1.6.3

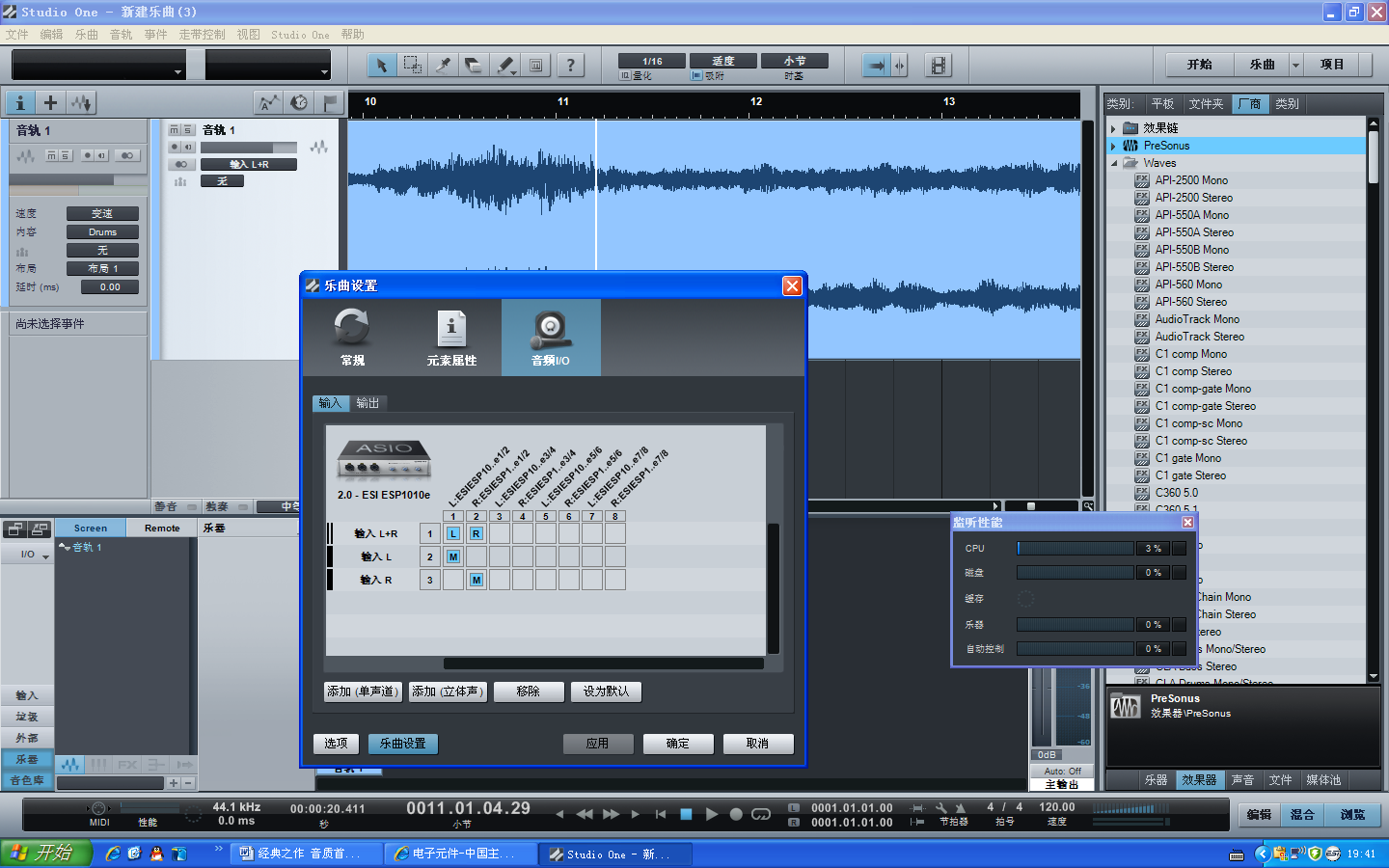

图51:Studio One 1.6.3延迟

设备:ESI-1010e 48采样 32位单精度运算
输入延时:1.09ms 输出延时:1.09ms
天啊,这延时低得离谱,简直。。。。。。。。。

看界面:

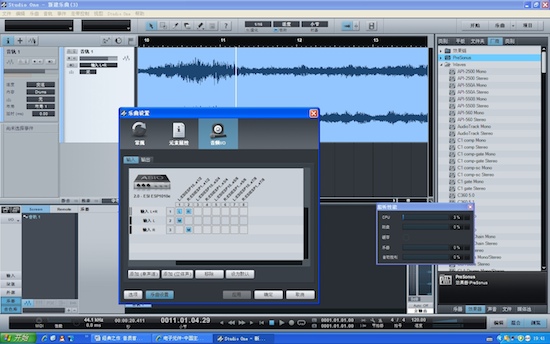

图52:Studio One 1.6.3,点击放大

没有卡的感觉,CPU负载几乎可以忽略不计。

第二个软件:Steinberg CUBASE LE 5

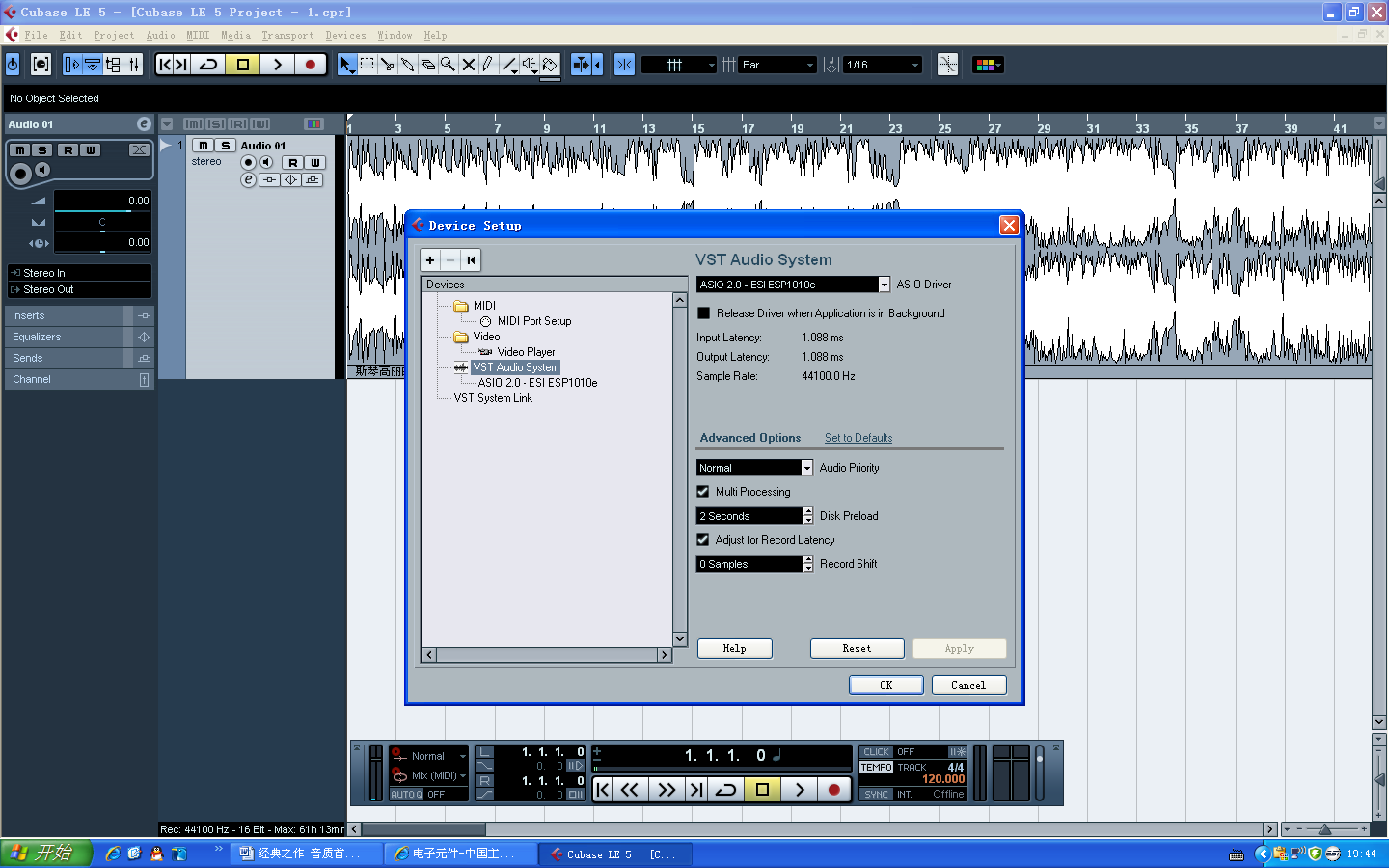

图53:Steinberg CUBASE LE 5,点击放大

设备:ESI-1010e 48采样 32位单精度运算
输入延时:1.088ms 输出延时:1.088ms
播放没有任何停顿或者卡的感觉。

第三个软件:MAGIX Samplitude 11.5
这个软件有自己开发的极低延迟的ASIO驱动,音质也有目共睹,为了测试其强大的处理能力,我特别使用的MAGIX Samplitude 11.5随机的DEMO文件进行播放和录制:

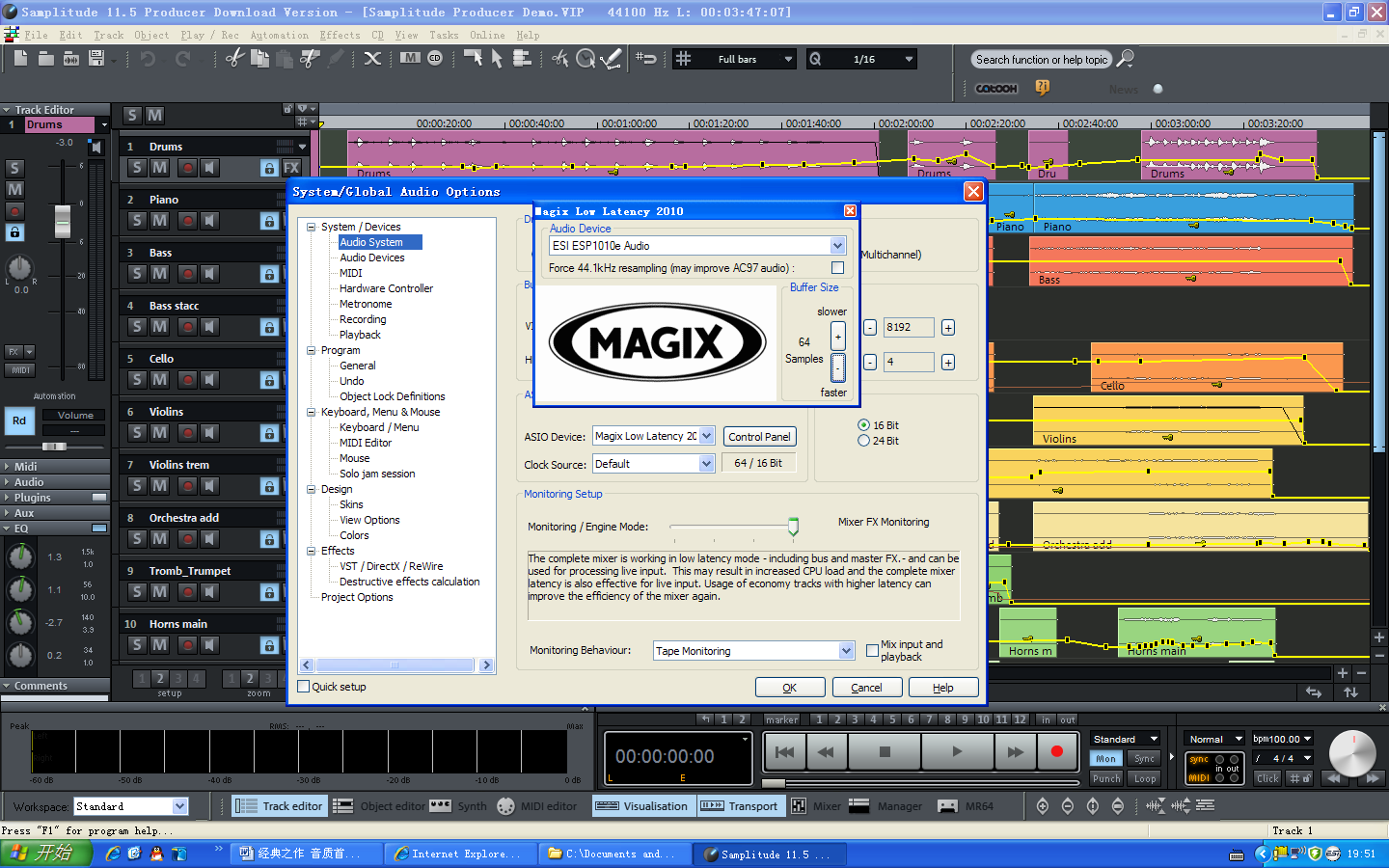

图54:MAGIX Samplitude 11.5,点击放大

设备:ESI-1010e 64采样 32位单精度运算
由于Samplitude采用自己的ASIO驱动,无法看到实际的输入输出延迟,只能这样。
播放的文件为管弦类风格,大量的软件乐器音色,也是顺利播放,没有任何停顿和卡壳。

四、总结:

全部评测完这款声卡,我不得不说:ESI-1010e的确是一款用料实在、货真货真价实的好声卡。其中几个特点让人着迷,首先就是整体电路的设计、用料之考究,绝对让我对它的品质放心;其次,极低的延迟性能可以藐视目前市场上的5000以下的很多声卡;其三就是采用PCIe架构,其稳定性和超宽的传输能力给专业音乐人士的确带来不小的方便。

ESI-1010e在我的电脑里72小时连续播放和工作,其中还包括听音乐、聊天测试与我的MOTU 828MKII的数字连接性能,从未发生掉线和卡壳的问题,稳定度着实叫我放心。我的电脑配置可是非常低配的啊。

性能

  • 带PCIe扩展卡 19"机架声卡
  • 10进10出通道
  • 8 模拟输入, 2 路带麦克风前置放大器,24bit/96kHz/107dB(a)
  • +12V 幻象电源支持 / +48V 外置电源支持 (可选)
  • 8 模拟输出, 24bit/96kHz/112dB(a)
  • 同轴S/PDIF输入输出
  • 光纤数字输出在PCIe卡上 (Toslink)
  • 2路耳机输出
  • 2 路MIDI输入, 2路 MIDI输出
  • 2米连接线(连接19" 外置盒和PCIe卡)
  • 支持 DirectWIRE 3.0
  • 模拟数字信号输入独立监控和回放
  • EWDM 驱动: MME, DirectSound, ASIO 2.0 and GSIF 2.0 支持
  • Windows Vista/XP/2000/2003 兼容(官网已经更新了WIN7 32-bit/64-bit驱动)

优点:

  • PCIe接口,可实现比USB和1394更宽的传输带宽,性能更稳定
  • 极低的延迟,44.1KHZ最小采样率的情况下居然可以达到1.09MS
  • 支持DirectWIRE 3.0和模拟数字信号独立监控和回放,听歌、工作、游戏两不误
  • 双监听耳机设计,对于一些小型工作室来说,录音师和歌手都有耳机监听,很贴心
  • 2路MIDI输入输出,对于编曲来说很方便,音源和键盘连接方便,通道也够
  • 主板用料很足,信号隔离度非常好,性能很可靠

缺点:

  • 与1010相比,去掉了光纤口,比较遗憾
  • 2米的连接电缆太短了,大点的工作室很难连接到机架或桌面,是否可以有3M和5M的选择?
  • 不支持MAC,很遗憾,驱动应该不是很难吧

价格:2900元

文章出处 http://www.midifan.com

转载文章请注明出自 Midifan.com

共有 24 条评论

  • 2011-03-27 匿名

    ESI-1010e PCIe被误解了,却没有人出来澄清,看来ESIDai LiJing Xiao Shang远没有Monkey BananaDai LiJing Xiao Shang给力啊!非常失望啊。。。

  • 2011-03-20 匿名
    文章多处存在夸大其实,有诱导听众和帮着吹嘘之嫌,声卡做工还可以。但是吹嘘电源电路(7805很普通了),夸奖运放(4580),表扬数模和模数转换……我们期盼客观公正的评测!
  • 2011-03-19 匿名
    真正牛叉的公司,例如EMU,是用FPGA来实现控制功能,无需使用多个第三方的专用芯片。可见,ESI在研发实力上,还有待提高。
  • 2011-03-19 匿名

    首先,值得赞许的是,本篇文章的作者水平比王大仙要高很多,资料收集做得较好,文字的流畅性和严谨性也不错。

    对于稳压电路部分,1117是对电路板上3.3V的芯片进行稳压供电,不存在什么保护电路(真正的限流保护小元器件,是在PCIe板上,两个绿色的限流器件,分别为+12V-12做限流);7805提供+5VADDA芯片,以及一些需要用到5V的数字芯片;而78097909,分别提供+9V-9V给模拟电路的运放供电。

    对于“为ESI PCIe声卡专用的EDI-IIESI DIGITAL INTERFACE)的连接接口,连接电脑上的PCIe接口卡。请注意:这个接口可能是今后2年常见的音频电缆接口。”这个接口只是厂家自己定义的接口而已,而并非有国际机构(例如IEEE)公布的接口,所以最多只会用在ESI的设备上,而不会广泛应用。

    WM8776ADDA合一,内部容易干扰,档次其实不高。要知道安桥se-200,主声道输出用WM8740WM的顶级解码),WM8776只是用于另外6个声道,以组成7.1系统。ESIWM8776,更多考虑的是成本问题,毕竟ADDA合一,在布线、编程、芯片采购方面都有优势。其实,假如肯投入,DA部分应该优先考虑es9018,八声道输出,而且指标是目前的顶级水平。总体上,ESI 1010eDAAD芯片比起EMU1820M1616M都有明显差距。

    最后,应该来一个RMAA测试,才能看出究竟ESI 1010e是牛叉,还是只是叉烧。。。

  • 2011-03-18 匿名
    有一些人,自以为自己很牛X,看谁不顺眼都说是五毛,你知道五毛指什么吗?还有脸用这词儿
  • 2011-03-17 匿名

    MIDIFAN的评论区有不少吃火药的闲人啊,每回都抢沙发呢

  • 2011-03-17 匿名
    4楼的你可以尽情的喜欢esi,我没有干涉你,你干吗要干涉我的不喜欢啊,呵呵。我只能理解你是个超忠实用户,听不得任何人说它坏话;要么就是你收了人家5毛,哦不,也许是一块。。。。
  • 2011-03-16 匿名
    一楼你3流水平看得懂ESI这个声卡吗?
  • 2011-03-16 匿名
    你们应该测一下常用的延迟,比如128或者256,光测最低的有什么用,测512也没用,这些延迟都不常用的!
  • 2011-03-16 匿名
    ESI产品的ASIO性能还是很不错的!
  • 2011-03-16 匿名
    3流厂家的3流产品
