NuEar有源监听音箱评测(上)

分享到微信朋友圈

· 匿名 添加于 2010-12-18 · 共有 36 条评论

2010年北京专业灯光音响展走过Tiffany Audio 的展位,看到几排黑白配色的小音箱,停下看了看。停下的原因是,展览上面的音箱基本都是黑不溜秋的,看多了,出现视觉疲劳,黑白配色刚好冲击了我的眼球。

近看,产品比较独特,波浪形侧板设计,带式高音配类似KRK黄盆的凯芙拉Kevlar低音扬声器单元。

因为当时展览场地人太多,加上周围几家做舞台音箱的厂家狂轰滥炸,没有办法细听,所以只是看了看。第一次的亲密接触没什么太深印象。拿了展商名片走人。前段时间刚好去一个哥们那,不知道他从哪里搞到一套黑色Wave 4的箱子,快递刚到。其实我是喜欢白色的,他拿到的是黑色的,既然不是我喜欢的我就只能劝说哥们拆了看看,反正不是我的。下面是一些拆箱图片和注解。文采太好了,大家凑合着看,我不涉及技术问题,只是扛包的,拆开拍照就可以收工,详细的技术文章我哥们他负责。


图1:外箱,就是外箱,没什么特别,该有的都有,踹了两脚,没烂,就叫踢不烂吧!我逗你玩呢,您别介意。没人为了踢不烂的外箱去花钱买对监听音箱吧?


图2:拆开外箱还是外箱。


图3:打开内箱,看到的是4个白色的护脚,护脚上面是一本黑色的说明书。内箱一如既往的踢不烂。

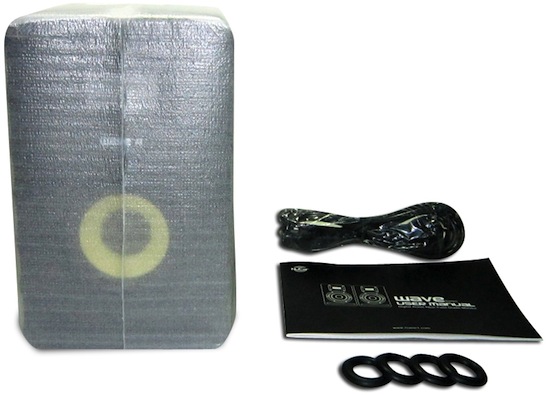

图4:音箱珍珠棉袋包裹,附件说明书一本,电源线一根,圆形橡胶环4个。

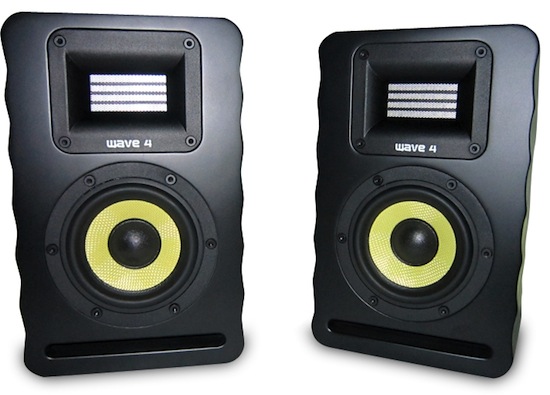

图5:箱体黑色哑光烤漆,两侧波浪形障板,高低音扬声器单元直接锁在箱体前板,底部长条形导风管低音辐射式设计。
箱子不大,抱起来挺沉。

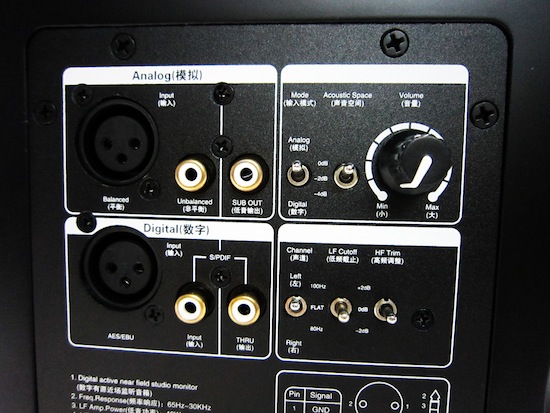

图6:箱体背部功放部分,惊现母语?也好,虽然我英文厉害,但是我朋友估计看不懂,所以对他还是很实用的。免得看不懂又找我,我又去翻字典。功放背板是整块铝板,散热问题解决了,不然买对箱子回来烤肉吃吗?背板的功能该有都有,别人没有的他也有。功能大家请看图片我就不罗嗦了,我解释得太专业怕大家听不懂。我个人比较喜欢看细节,螺丝都是下沉的,电源指示LED在背板上面?WHY? 难道是放在前面太刺眼?


图7:拆开箱体后,木板很厚,这么小的箱子用这么厚干啥?箱体内壁都粘贴了很厚的有点像杂色羊毛毯那样的物体,为什么不用白色的像棉花那种?难道又是为了省钱?用了黑心棉?

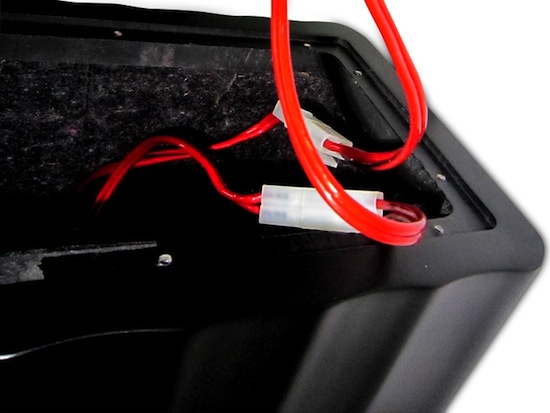

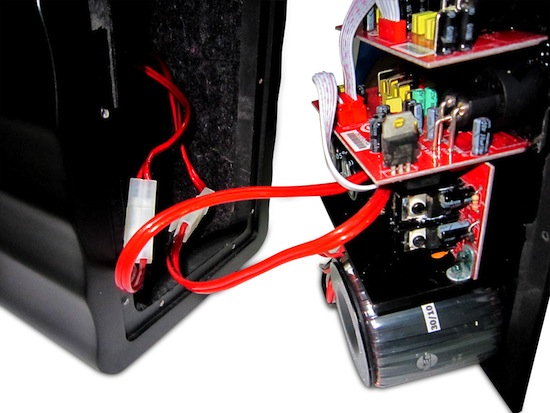

图8:功放上面连接扬声器单元的连接线是采用公母对接线,为什么叫公母线?就是一公一母,这样不会搞错。扬声器连接线呈红色半透明状,线材有点粗大,功放整体布局看上去比较干净。为什么上面还贴条码?难道他们也拆开来卖?功放背板内侧有密封条。

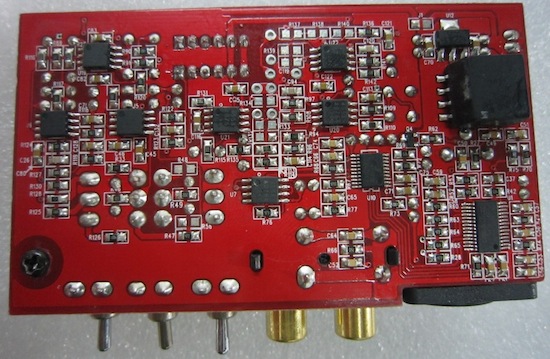

图9:功放采用红色双面PCB,为什么叫双面就是因为他有两个面。

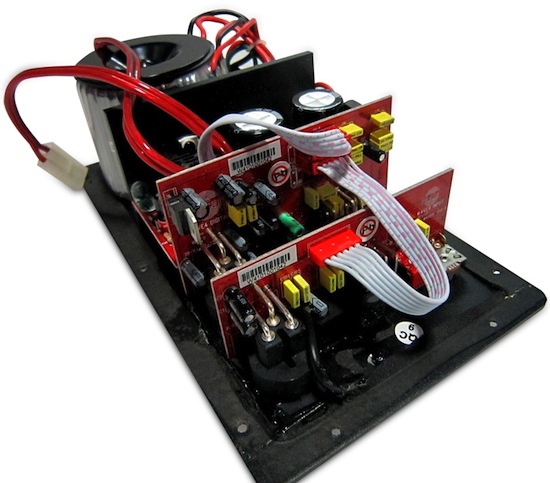

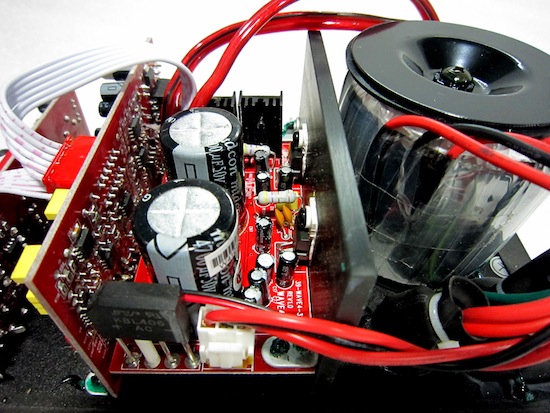

图10:PCB布局看上去干净整洁。底部器件为贴片,顶部为插脚。4寸的箱子功放用的环牛,好像有点肥大。难道厂家是卖铜的吗?喇叭线也那么粗,环牛也那么高大?


图11:数字输入,数字音频接收器芯片是CIRRUS LOGIC公司的CS8416,DAC数模转换芯片也是CIRRUS LOGIC公司的CS4392,这两颗芯片怎样,我不晓得。功放内部采用的红与黑搭配,难道设计师是法国著名作家司汤达的粉丝?

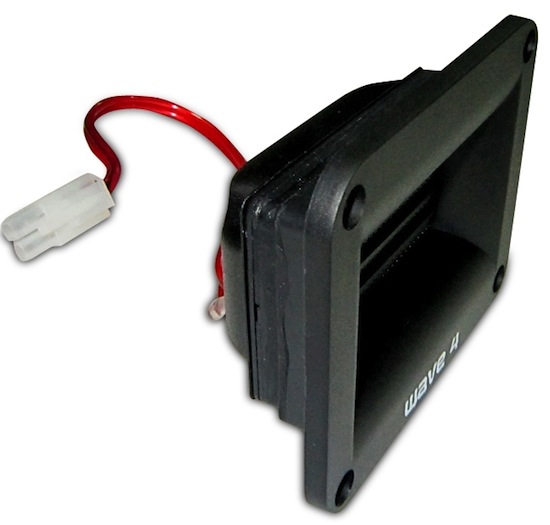

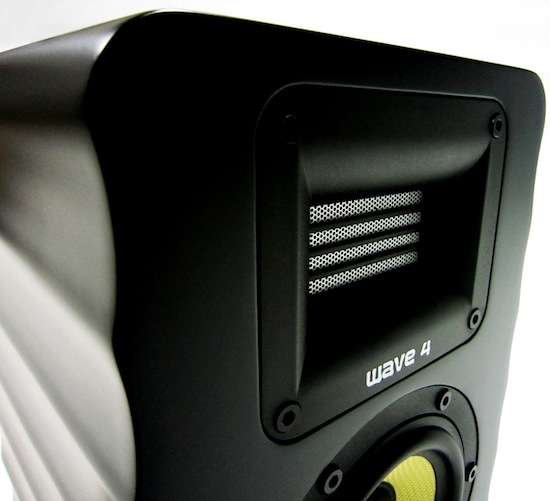

图12:带式高音


图13:据说其瞬态响应超越于传统的球顶高音,声音更准确,干净利落,清晰度高,而且频率范围很宽,据说可以达到35千赫兹,可是很可惜不确定人耳是否听得见。

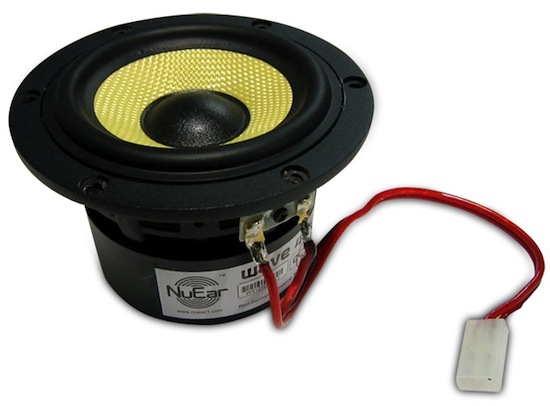

图14、15、16:低音扬声器采用的是铸铝骨架。

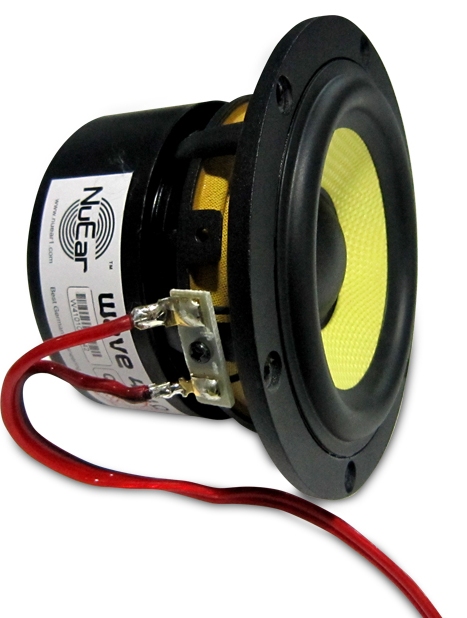

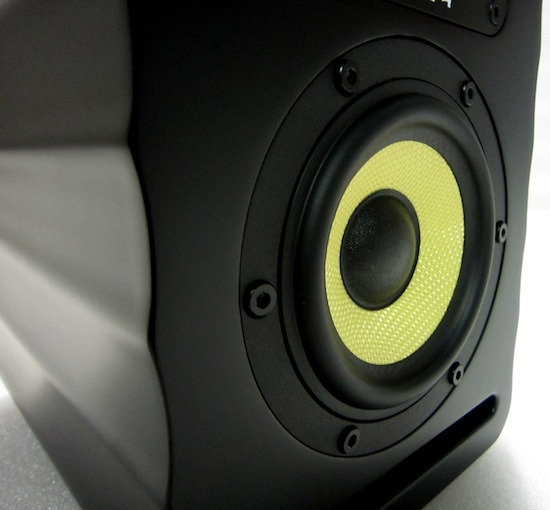

图15:防磁设计,4英寸黄色 凯芙拉Kevlar音盆,平常可以当防弹衣使用。


图16:另外一面


图17:箱体底部预埋有四个铜埋母,安装挂墙支架或者装落地支架,为什么是橡胶环而不是橡胶垫大家清楚了吧?这4个铜埋母再一次证明厂家是卖铜的。

To be continue......未完待续中
