精雕细刻 FA-66 内部电路板大揭密

全球音兰 添加于 2008-03-11 ·

分享到微信

共有 3 条评论

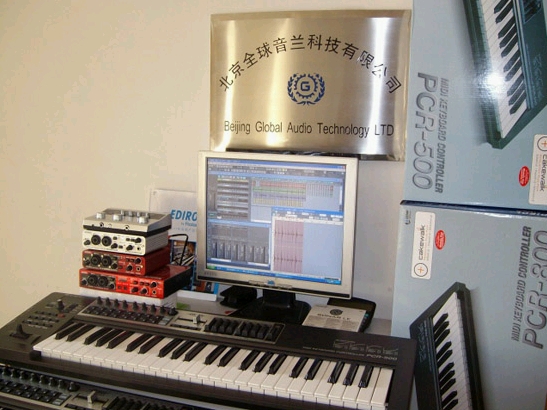

近来偶正在修理一个话放,发现内部焊工非常差,还是FOCUSRITE的话放TWIN,真没想到啊,也许是因为MADE IN CHINA,也许是偶然现象吧.看到手边的FA-66,于是想看看这个原日产的声卡内部做工如何,于是就拆了FA-66,呵呵. 反正我还有这么多声卡可以用呢,呵呵,做了这么久ROLAND EDIROL声卡,自己手上也接触不少.看我们现在的EDIROL声卡"全家福".

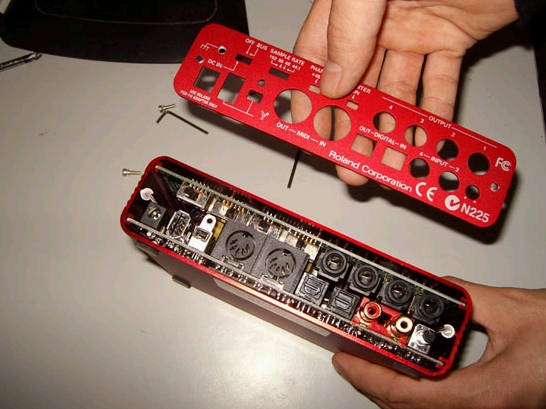

好了,下面我动手了,大家拭目以待,别眨眼啊.从背面开始,拆卸工具都是比较特殊的,要用内六角.

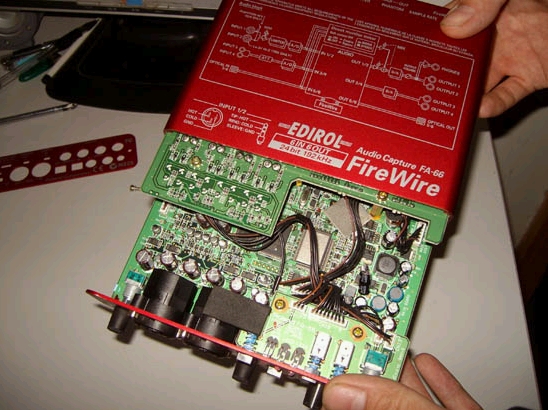

FA-66的电路板是双层结构,整体看很规正,元件排列很整齐,当然最主要的感觉厚实啊,这个卡,贵点咱也认了,不象很多声卡都是单纯的一层板子,哈哈.

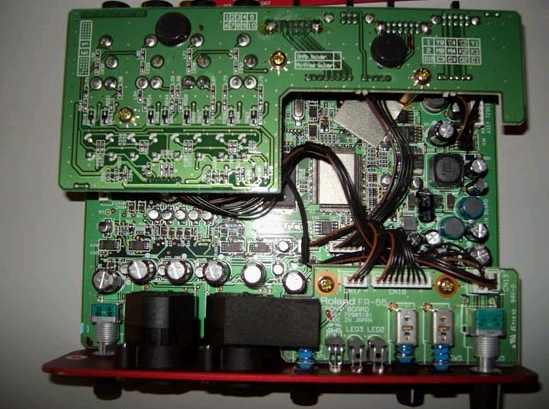

正面电路板特写,如何?是否焊工精良啊,呵呵.看来JANPANESE做事态度还是挺认真的么.电路板很有层次,元件固定的规正,并且焊锡很足,集成块与双列也很结实.

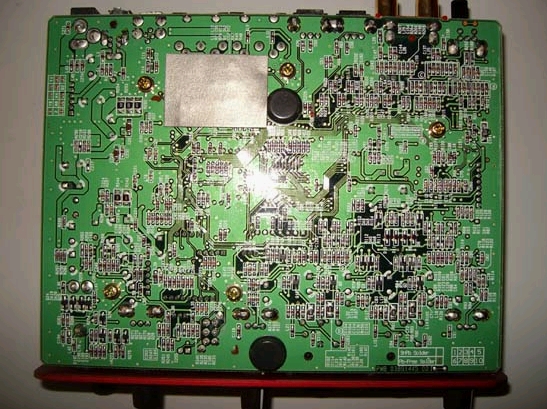

背面电路特写,有个灰色的海棉是起绝缘作用的,上面的走线很有层次,横是横,竖是竖.

话放部分电路特写,可以看到电容排列很整齐,话放部分使用的是甲A级话放元件,所以FA66自带话的放很不错,内部连线也规矩的布置,没有一点乱的感觉,呵呵,大家也发掘下其他特点了.

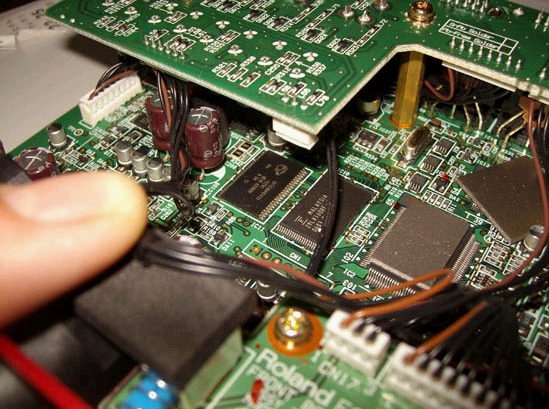

内部使用的SHARP集成电路芯片,集合了192KHZ的高性能转换器,同时还有其他核心芯片,但是贴着绝缘胶,我们看不到了,呵呵,不过,我估计是ROLAND公司的核心声卡处理芯片,为了商业秘密的考虑,所以密封了.

FA-66的技术参数:

  • 支持Mac OS X CoreAudio及Windows XP 或者 VISTA  WDM及ASIO2.0驱动
  • 2 XLR/TRS Combo Jacks,配备幻象电源麦克风前级扩大
  • +4 dB 平衡式输入及输出
  • S/PDIF 光纤输入及输出并具有"SYNC"指示灯
  • 具备MIDI IN/OUT,可作为MIDI接口
  • 内置模拟限幅器及指示灯
  • 可通过火线及AC电源供电
  • 同时支持6-Pin及4-Pin火线口
  • 小巧金属结构

高标准的工业设计
无论是6进/6出的24 bit/96 kHz,或是4进/4出的24bit/192 kHz,您都可以在录音的同时,监听每一轨的声音内容。而24-bit/192kHz为DVD-Audio的最高规格,因此您可能过性能强大的FA-66制作声音质量最完美的DVD音频。

强大的驱动程序支持
FA-66直接支持Mac OS X内建的FireWire Audio驱动程序,这表示您不需要再安装驱动程序,只要插入即可马上开始录音!您的Mac可以马上辨认出来。当然FA-66也支持并内附Windows XP的WDM、ASIO2.0驱动程序,可适用市面上各大录音软件。

多样化的输入输出选择
FA-66提供精准稳定的输入与输出需求。共有2个带有phantom power 的XLR/TRS综合式输入,其中一个更具有Hi-Z前级,可供吉他直接插入使用。另外还有RCA输入,4个平衡式+4dBu输出端子,光纤S/P DIF I/O和耳机输出等等,绝对适用于各种录音/播放的场合。

行动音乐工作者的最爱
不用外接AC电源!只要连接好一条FireWire(6 pin to 6 pin)线缆到您的计算机,您马上就可以开始录制声音,省去繁琐的电源线以及寻找电源的麻烦。"

零延迟性的硬件监听
在录音时您便可以直接监听到正在录制的声音,而不用再通过软件来指定,这表示输入信号可直接指定到输出口,没有任何延迟性。可以让您在录音时可精准地掌握录音的情况。

坚固、耐用的结构
FA-66采用金属制的结构,可充分保护FA-66在移动携带时所可能产生的碰撞导致内部损伤。火红色且无棱角的亮丽圆滑造型外观,放在背包里也不会刮伤其它物品。
