M-Audio ProFire Lightbridge(以下简称M-Audio ProFire)是M-audio出品的一款具有多组ADAT格式数字光纤输入输出的音频接口,它有4组ADAT光纤输入输出,每组ADAT光纤支持8通道24bit 48KHz音频的输入和输出,总共支持32通道24bit 48KHz音频的输入和输出,它还支持ADAT S/MUX模式,在ADAT S/MUX模式下每组ADAT光纤支持4通道24bit 96KHz音频的输入和输出,总共支持16通道24bit 96KHz音频的输入和输出。

这么多的输入输出通道对于现场演出录音和同期多轨录音绝对是必不可少的,所以M-Audio ProFire也是现场演出录音和同期多轨录音的好选择。

下面我们就来看一看这个具有34进36出的音频接口:


 M-Audio ProFire的包装盒

M-Audio ProFire的包装盒正面,标题:Pro Fire Lightbridge,副标题:34进36出光纤音频接口。包装盒正面最抢眼的还是M-Audio ProFire的正面侧身照,注意它身边的4条光纤,每条光纤具有8路的音频通道,ADAT光纤同时进出32通道的能力可不能小看。

M-Audio ProFire的包装盒背面,上面有很多内容,比较抢眼的是上面的M-Audio ProFire的正面和背面的介绍图,简单明了地介绍了M-Audio ProFire的面板上开关旋钮指示灯的用途和背面的各种接口。左边和下面是M-Audio ProFire音频接口的特性介绍和典型应用示例。

接下来我们打开包装盒,来看看里面有些什么好东西?

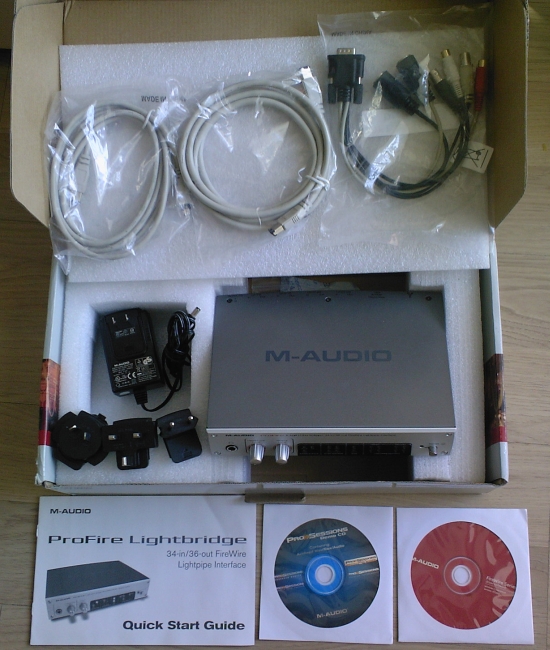

 M-Audio ProFire的包装盒内所有附件

附赠的两条火线,其中包括1394A口到1394B口火线一条(什么是1394 A口和1394 B口?1394 A口:俗称的小火线口,4针火线口不带供电。1394 B口:俗称的大火线口,6针火线口带供电。)

看来M-Audio ProFire充分考虑到了用户的需要,尤其对笔记本用户,一般的笔记本电脑上只有4针的小火线接口,在去找火线转接头用起来未免有些麻烦。

我发现音频接口的扩展辫子上面贴的是Delta 1010 LT Digital的标签呢,可能是节约成本的原因,零部件通用。

扩展辫子上提供了一对MIDI输入输出接口,一对SPDIF数字输入输出接口,还有一对不常见的字时钟BNC接头同步接口。

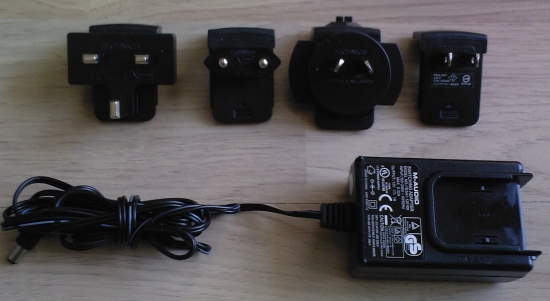

M-Audio ProFire的电源:

电源接头部分设计的很有意思,也是充分考虑到了用户的需要,提供了美标,欧标,国标很多种规格的电源接头。同时M-Audio ProFire的变压器也是110-220宽电压范围的变压器,带着M-Audio ProFire到世界各地使用都没问题。

变压器接头的组合,选择好你需要的接头,插到变压器上就可以,很实用很方便。


 提供多种接口可选


 只要将适合自己使用的接口插上即可

主角出场了:M-Audio ProFire音频接口

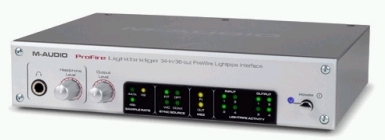

 正面照,点击放大

M-Audio ProFire的高度大概是2个一角硬币高。

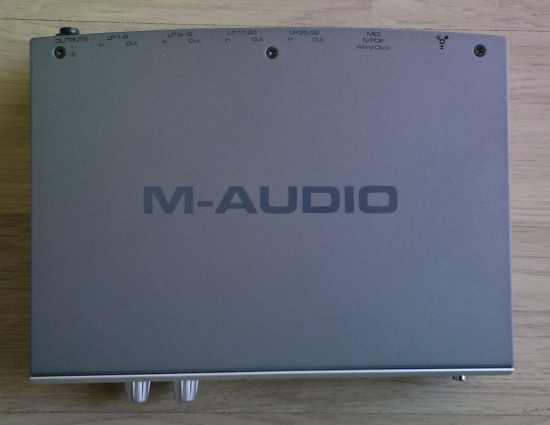

 俯视照

长方形形灰色一边带有弧线的顶盖,M-audio的LOGO很抢眼,弧线的部分有后部接口的英文标注,方便接口接线。


 背面照,点击放大

最抢眼的就是8个ADAT光纤接口了,每个光纤接口8通道,一共32通道输入输出,很适合连接多个具有ADAT接口的ADDA转换器进行现场录音或多通道同时录音,例如连接M-audio的OCTANE8通道AD转换器,BEHRINGER的ADA8000 8通道ADDA转换器或者Creamware的A16 16通道ADDA转换器等等。

M-Audio ProFire音频接口的分量可是十足,拿在手里有沉甸甸感觉,可能和它的外壳都是金属材料有关吧,不过全金属的外壳倒是很耐用,尤其配合笔记本在演出现场之类的环境,结实耐用才是最重要的。

下面我们来仔细的看看M-Audio ProFire音频接口:

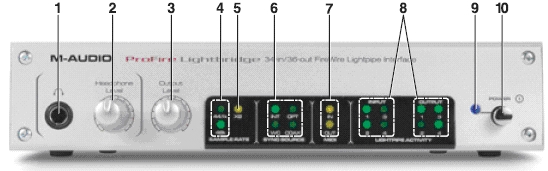

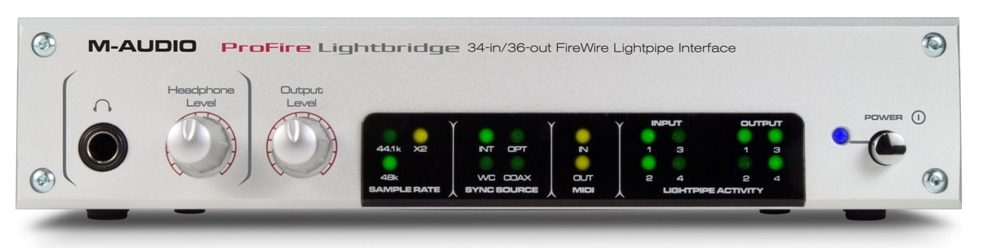

M-Audio ProFire音频接口正面

1. 耳机输出接口?连接大三芯接头的监听耳机
2. 耳机输出音量旋钮?控制耳机输出音量大小
3. 输出音量旋钮?控制后部输出接口输出音量大小
4. 采样频率指示灯?显示当前的采样频率是44.1kHz 或48kHz.
5. 倍增采样频率指示灯?配合采样频率指示灯显示当前的采样频率是88.2kHz或96kHz.
6. 同步源指示灯?显示当前音频接口的数字同步源
7. MIDI信号指示灯?显示当前音频接口的MIDI信号输入输出状态
8. ADAT光纤信号指示灯?显示当前音频接口的ADAT光纤信号输入输出状态
9.电源指示灯?显示当前音频接口的工作状态
10. 电源开关 ? 音频接口的电源开关

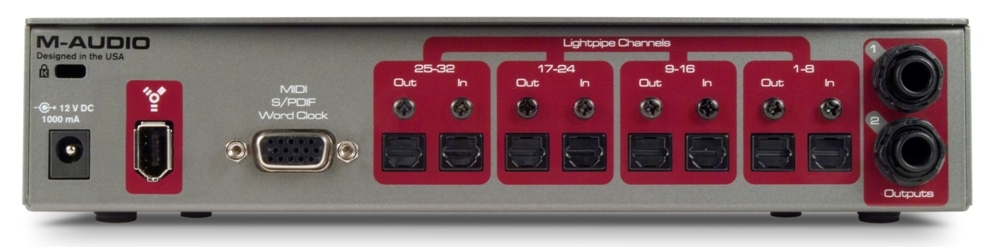

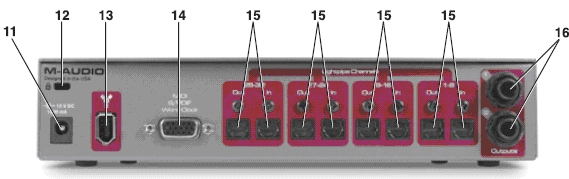

M-Audio ProFire音频接口背面

11. 电源接口 ? 音频接口的电源接口
12. Kensington防盗锁 ? 演出现场或多轨同期录音时最好把音频接口和本本锁在一起,安全第一。
13. 1394火线接口 ? 为什么只提供了一个火线接口呢?要想再串接一块火线硬盘怎么办呢?
14. MIDI, S/PDIF, 字时钟接口? 连接扩展辫子,在辫子上提供了S/PDIF (RCA莲花) 数字输入输出接口、MIDI输入输出接口、字时钟BNC接头输入输出接口
15.ADAT光纤输入输出接口 ? 支持32通道44.1 or 48kHz,数字输入输出或16通道88.2 or 96kHz数字输入输出.但是不支持光纤格式的SPDIF数字输入输出
16. 线路模拟输出 ? TRS大两芯模拟输出

连接好变压器和火线,按下开关,蓝色的电源指示灯亮了,面板上其它的灯怎么没动静?稍等一下,M-Audio ProFire在自我检查,指示灯会从左到右依次闪烁一下,然后就可以工作了。

准备安装M-Audio ProFire的驱动,光盘里面提供的是M-audio火线系列的通用WDM驱动,驱动版本是5.10.00.5036V2。我们在M-audio官方网站搜索到了最新驱动,驱动版本是5.10.00.5043
据官方网站说5.10.00.5043的驱动只是给Pro Fire Light Bridge的驱动,修改了很多bug。例如:

  • 修改了Giga Studio软件里面输入的问题
  • 修改了控制面板默认设置的问题
  • 修改了ADAT和SPDIF数字兼容的问题
  • 修改了S/MUX模式设置的问题
  • 修改了WDM驱动稳定性的问题

这里还是建议大家使用官方提供的最新驱动,这样会更稳定一些。

软件安装好了会在系统右下角的系统托盘里出现M-audio的红色小图标。同时在控制面板里也会出现一个M-audio FW Audio的图标。


系统托盘里的红色小图标


控制面板里的M-audio FW Audio图标

双击红色小图标就会出现M-Audio ProFire的设置界面。M-Audio ProFire的设置界面分为三部分:

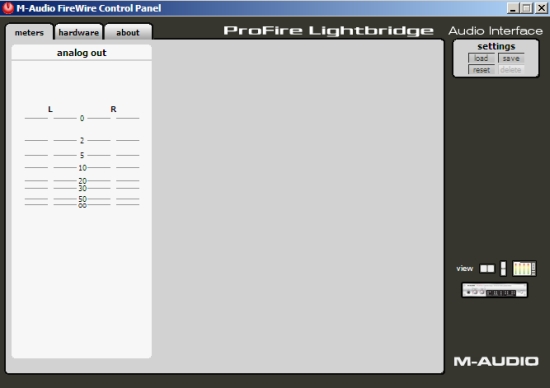

第一部分 电平显示

这里显示M-Audio ProFire的汇总输出电平,也就是模拟输出接口和耳机的输出电平。注意右下角的view显示部分,提供了另外两种不同的电平显示模式,


电平显示模式一,小窗口纵向显示模拟输出电平


电平显示模式二,小窗口横向显示模拟输出电平

我觉得M-Audio ProFire的电平显示过于简单了,音频接口硬件面板上只有状态指示灯,只能看到有没有信号,软件的电平显示只能显示汇总的输出,不能看到ADAT和SPDIF的输入输出信号电平,实在有些简陋了。

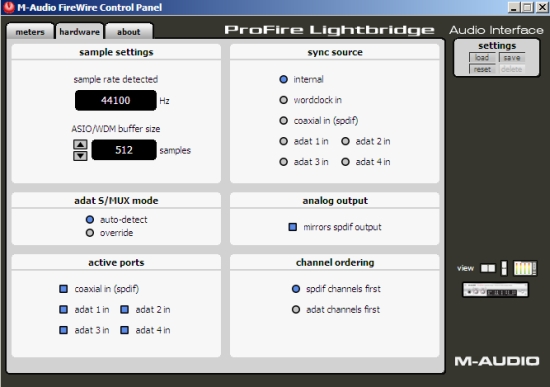

第二部分 硬件设置

M-Audio ProFire当前的采样频率只能由软件或数字同步来控制更改,无法人工手动更改。ASIO/WDM缓冲设置,设置M-Audio ProFire的缓冲,从64 samples到4096 samples,对于一般的录音512 samples够用了。多轨录音时建议加大缓冲,保证录音的稳定。

M-Audio ProFire当前的同步模式可以手动指定M-Audio ProFire当前的同步源。

关于数字同步模式的几种典型应用示例:

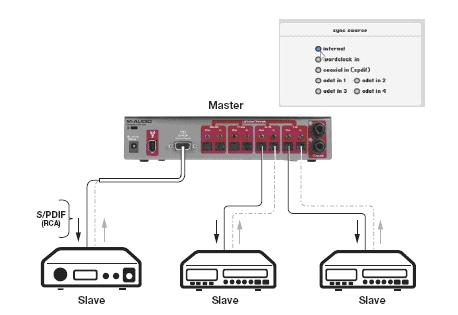

Internal模式

Internal模式:M-Audio ProFire作为数字同步的Master主设备,其他数字设备作为Slave从属设备。

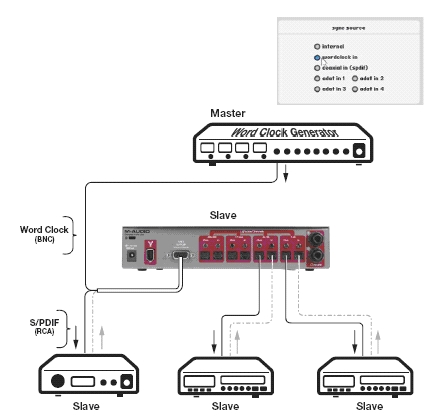

Word clock in模式

Word clock in模式:用BNC连接数字设备和字时钟发生器等设备,字时钟发生器作为数字同步的Master主设备,M-Audio ProFire和其他数字设备作为Slave从属设备。

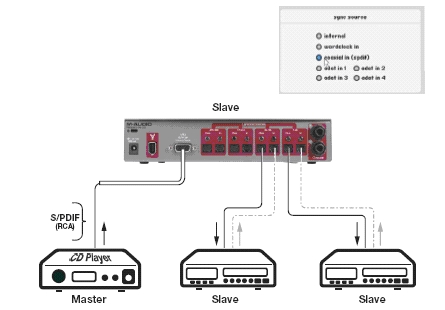

Coaxial in (SPDIF)模式

Coaxial in (SPDIF)模式:SPDIF数字设备作为数字同步的Master主设备,M-Audio ProFire和其他数字设备作为Slave从属设备。

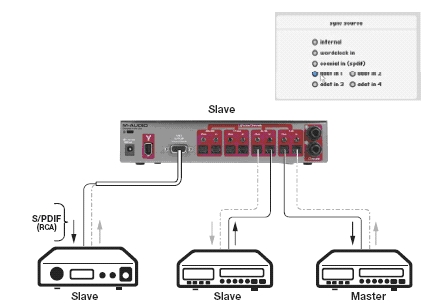

ADAT模式

ADAT模式:ADAT数字设备作为数字同步的Master主设备,M-Audio ProFire和其他数字设备作为Slave从属设备。

ProFire绝对是为当今数字调音台设计的音频卡,我们常见的数字调音台Tascam DM3200,Yamaha 01V96等等都可以连接ProFire Lightbridge组成数字录音系统,同时录制32轨光纤数字信号到电脑中。

另外ProFire加上4台M-Audio Octane 8通道话放,就可以组成一套现场演唱会32轨前期录音系统。

有些软件可能是别不出太多的硬件端口,比如M-Audio ProFire的34个输入端口和36个输出端口,在Active Ports里就可以软件关闭一些端口,例如只保留2个ADAT端口和SPDIF端口,软件关闭掉ADAT3和ADAT4端口。当然你也可以也以把关闭的端口在激活。

软件通道优先顺序设置里面可以设置软件接口的优先顺序:

  • SPDIF Channel first:优先显示SPDIF的数字通道之后再显示ADAT的通道 通道排序为S/PDIF1-2 ADAT 3-10, ADAT 11-18, ADAT 19-26 ADAT 27-34。
  • ADAT Channel first:优先显示ADAT的数字通道之后再显示SPDIF的通道 通道排序为ADAT 1-8, ADAT 9-16, ADAT17-24 ADAT 25-32 S/PDIF33-34

ProFire支持PC与Mac双系统。由于它是火线外置声卡,所以不仅可以在台式机上使用,笔记本也没问题。ProFire是目前唯一可以在所有电脑和操作系统上使用的32通道光纤输入输出音频卡,尤其适合带着笔记本现场录多通道的朋友们。

M-Audio ProFire音频接口对系统的要求主要在硬盘上,要想同时录更多的音轨,大容量的快速硬盘是必不可少的。

下面我们来看看M-Audio ProFire音频接口在Nuendo 3内的识别状况:

Nuendo 3中M-audio FW ASIO 驱动识别正常,在128 samples缓冲设置下 ASIO的延时是6.875ms。

在64samples缓冲设置下 ASIO的延时达到了是3.271ms。


128 samples缓冲设置下 ASIO的延时


64 samples缓冲设置下 ASIO的延时

M-Audio ProFire还支持GSIF II驱动,使用GIGA软件也是没问题的。

由于M-Audio ProFire是4组ADAT数字输入输出和1对SPDIF数字输入输出,模拟部分只有1对模拟输出和耳机输出, 我们就没有进行Right Mark Audio Analyzer的模拟音质测试。

支持Pro Tools M-Powered 7.3:


Pro Tools M-Powered 7

M-Audio ProFire还支持自家的Pro Tools M-Powered 7软件,使用M-Audio ProFire加上Pro Tools M-Powered 7软件进行32轨的同期录音,然后导出到Pro Tools HD里面进行编辑,对于现场录音和后期编辑都十分方便。

当然市面常见的音频工作站软件ProFire也可以与他们一起良好的工作。

M-Audio ProFire音频接口总体评价:

做工部分:BrigdeCo BCOIC DM1500媒体处理器芯片和XILINX Spartan XC3S200可编程DSP芯片的配合稳定,电路做工干净简洁,全金属外壳结实耐用。附赠的火线和电源转接头十分实用。

音质部分:DA转换质量稳定,声音品质不错,音质属于中庸不张扬的声音,声音细节表现充分。足够满足一般现场录音或多轨同期录音监听的需要。

驱动:ASIO驱动稳定,MME-WDM驱动支持稳定,支持GSIF II驱动。
稳定性:在现场录音和多轨同期录音中表现很稳定,多通道的ADAT输入输出时音频接口的稳定性很好,没有出现暴音或其他不稳定得现象。数字同步设置简单实用。

缺点:设置软件电平表部分过于简陋,希望能够改进增加显示ADAT SPDIF的输入输出信号状况,希望能够在音频接口设置软件里自定义接口得名称,接口太多了,名字也太长了,软件里用起来不是很方便。

总体评价:性价比合适的音频接口,尤其对于现场录音或者同期多轨录音的音乐人,方便实用的音频接口。4组ADAT接口多轨录音性能稳定,DA转换模拟音质不错,很合适搭配笔记本电脑来做现场同期录音,或在录音棚里搭配多个ADAT接口的AD转换器或具有ADAT接口的数字调音台进行多轨同步录音。如果你的家里有很多ADAT接口的音源,那么用M-Audio ProFire导出音源分轨将会变得十分轻松和方便。
