YAMAHA GO44 GO46是YAMAHA继i88X和01X发布多年之后最新发布的的音频接口,我们来一起看看吧。

初次接触

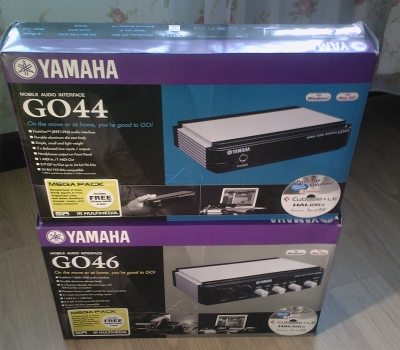

 包装盒

包装盒正面还有显著的赠送软件包的宣传贴纸。随音频接口赠送由IK提供的MEGA PACK软件包(DVD光盘一张),随音频接口赠送由Steinberg提供的由Cubase LE音乐制作软件,Halion SE采样Vsti音源和Groove Agent SE鼓节奏Vsti音源组成的正版软件包。

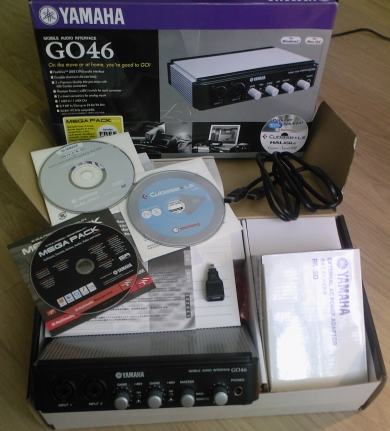

 包装盒内都有什么?

包装盒内除了YAMAHA GO46音频接口外,还有YAMAHA的电源,附赠的1394火线,火线的做工不错,带有静电坏。随火线还附赠了一个火线接口转换头。

由6针火线大接头转换为4针小接头的转换头,方便了笔记本用户使用。(4针火线小接头是不带供电的,YAMAHA GO46音频接口使用4针火线小接头连接时要外接变压器电源供电)


 包装盒内

YAMAHA GO44音频接口包装盒内和YAMAHA GO46相同的电源,附赠火线,转接头,说明书,光盘,注册卡以外,还有YAMAHA GO44的MIDI / DIGITAL 输入输出辫子。


 驱动光盘和赠送软件

YAMAHA GO44 GO46提供了多语言的安装说明书,多语言中包括中文,全中文的安装说明书,对于新手还是非常实用的。

音频接口

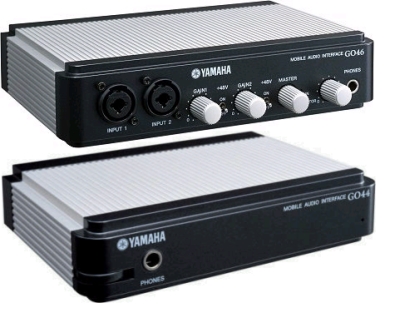

下面我们来仔细看看这两个小盒子,分量不轻,拿在手里有沉甸甸的感觉。

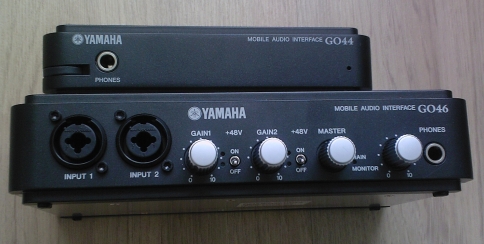

 YAMAHA GO44和GO46音频接口正面照

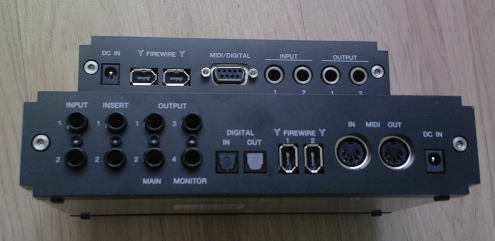

 YAMAHA GO44和GO46音频接口背面照

YAMAHA GO44音频接口正面详细介绍

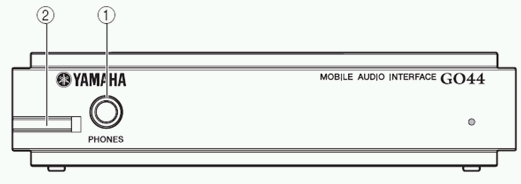

 YAMAHA GO44正面

1 耳机插孔
为 1/4 英寸插头的立体声耳机输出信号。

2 音量控制旋钮
调节 耳机插孔的输出音量。向右转动此控制器即可增大音量,向左则减小音量。控制旋钮是一个可360度旋转控制音量的控制旋钮,旋钮上没有刻度,初次使用很难判断音量的大小。

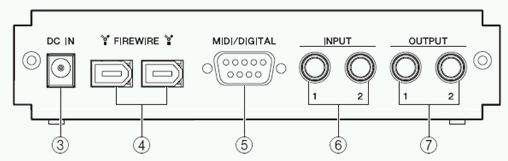

YAMAHA GO44音频接口背面详细介绍


 YAMAHA GO44背面

3 DC IN 电源插孔
用于连接电源变压器。

4 IEEE1394火线端口
使用音频接口自带的 IEEE1394 火线把GO44 连接到你的电脑上。

5 MIDI / DIGITAL输入输出辫子接口
连接自带的 MIDI DIGITAL输入输出辫子,用来输入输出数字音频信号和 MIDI 信号。

6 模拟输入接口
两个平衡 / 非平衡的 1/4 英寸高质量模拟输入接口

7 模拟输出接口
两个平衡 / 非平衡的 1/4 英寸高质量模拟输出接口

MIDI / DIGITAL 输入输出辫子


 MIDI / DIGITAL 输入输出辫子

8 MIDI IN接口
MIDI 输入接口

9 MIDI OUT 接口
MIDI 输出接口

10 数字输入接口
24bit/96kHz S /PDIF AC3 和 DTS数字输入接口(莲花接口)

11 数字输出接口
24bit/96kHz S /PDIF AC3 和 DTS数字输出接口(莲花接口)

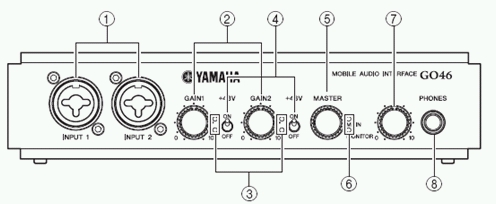

YAMAHA GO46音频接口正面详细介绍


 YAMAHA GO46正面

1 输入接口1和输入接口2
组合型话筒输入接口,可连接平衡/非平衡的卡农和大两芯接头

2 话筒输入1增益旋钮和话筒输入2增益旋钮
控制前后面板上输入接口 1/2 上信号的放大增益。

3 输入信号和信号峰值 LED
监控输入接口1和输入接口2的录音信号电平,下面的蓝色 LED 表示有信号,上面红色的 LED 闪亮表示输入信号过大,信号已经过载。

4 +48V幻象供电开关
为话筒输入1和话筒输入2提供 +48 V 幻象电源。

5 MASTER音量旋钮
控制模拟输出( OUTPUT 1/2 或 OUTPUT 3/4)的音量。要控制的输出信号源可以按下MASTER音量旋钮来选择( 输出OUTPUT 1/2的信号 或 输出OUTPUT 3/4 的信号或输出全部信号)。当前控制的输出信号源状态可以由 MAIN MONITOR信号源状态指示灯显示。另外,按住旋钮不放 2 秒钟或更长时间将会静音当前被控制的信号源。这个功能可以在两套监听音箱之间来回切换作A/B对比,十分的方便。

6 MAIN MONITOR 信号源状态指示灯
显示MASTER音量旋钮控制的输出信号源或信号静音状态。 MAIN指示灯对应OUTPUT 1/2接口,MONITOR指示灯对应输出OUTPUT 3/4。

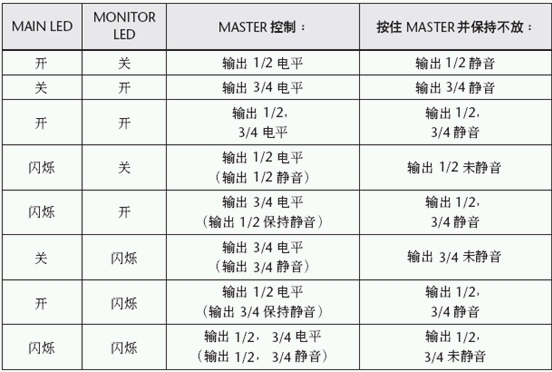

下表列出了其具体工作方式和显示状态。


 表

7 耳机电平旋钮
调节耳机插孔的输出音量。

8 耳机插孔
为 1/4 英寸插头的立体声耳机输出信号。

YAMAHA GO46音频接口背面详细介绍


 YAMAHA GO46背面

9 模拟输入接口1/2
两个平衡 / 非平衡的 1/4 英寸高质量模拟输入接口

10 插入模拟输入接口1/2
两个平衡 / 非平衡的 1/4 英寸高质量模拟插入输入接口,诸如压缩器和效果处理器等外部
效果器可以在信号被送至模数转换器之前被插入到录音信号的通道中去。

11 模拟输出接口1/2
两个平衡 / 非平衡的 1/4 英寸高质量模拟输出接口(MAIN输出)

12 模拟输出接口3/4
两个平衡 / 非平衡的 1/4 英寸高质量模拟输出接口(MONITOR输出)

13 数字输入接口
24bit/96kHz S /PDIF AC3 和 DTS数字输入接口(光纤接口)

14 数字输出接口
24bit/96kHz S /PDIF AC3 和 DTS数字输出接口(光纤接口)

15 IEEE1394火线端口
使用音频接口自带的 IEEE1394 火线把GO46 连接到你的电脑上。

16 MIDI IN接口
MIDI 输入接口

17 MIDI OUT 接口
MIDI 输出接口

18 DC IN 电源插孔
用于连接电源变压器。

软件安装

把YAMAHA GO44 GO46音频接口接到电脑的火线接口上,接上电源(本本没有6针火线接口),由于YAMAHA GO44 GO46音频接口没有提供开关,音频接口的状态只能通过面板上的指示灯来判断。系统识别出新硬件,出现寻找驱动对话框,取消掉,不用使用windows的驱动安装向导安装驱动。我们来使用光盘里的安装程序安装驱动。安装过程很简单,一路next下一步就可以,在安装过程中系统会自动安装驱动和音频接口控制程序。

WIN XP SP2环境下软件会在作面上建立快捷方式。同时在最小化音频接口设置界面时在右下角系统托盘里添加图标。


 YAMAHA GO46和GO44的图标

YAMAHA GO44 GO46音频接口同时提供了苹果驱动,安装程序在驱动光盘里,安装过程也是一路next,十分的简单。

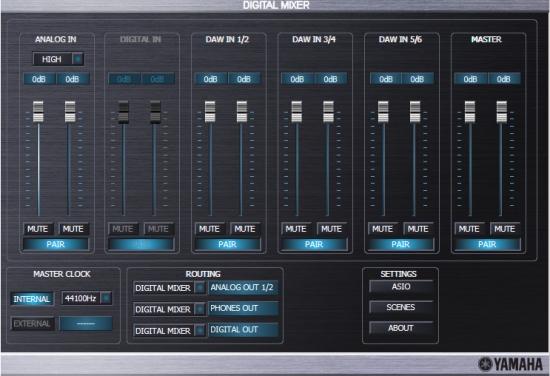

YAMAHA GO44音频接口设置界面


 YAMAHA GO44音频接口设置界面

YAMAHA GO44音频接口mixer部分,、从左至右分别是模拟输入,数字输入,软件输入1/2,软件输入3/4,软件输入5/6 ,MASTER输出


 YAMAHA GO44音频接口时钟和采样频率设置部分

音频接口时钟设置:内部时钟和外部时钟
采样频率设置:32KHz 44.1KHz 48KHz 88.1KHz 96KHz 192KHz


 YAMAHA GO44音频接口设置部分


 ASIO延时设置


 YAMAHA GO44音频接口最低支持3.6ms ASIO延时,范围3.6ms到37.6ms


 情景记忆设置,可以存储调用YAMAHA GO44音频接口的设置

YAMAHA GO46音频接口设置界面

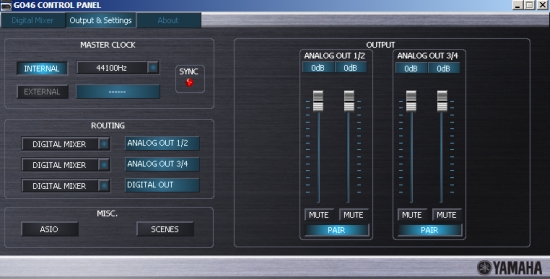

 YAMAHA GO46音频接口设置界面

Mixer部分和YAMAHA GO44相同,但是多了一部分Outputs & Settings输出和设置。


 输出和设置部分

音频接口信号路由,音频接口时钟设置和ASIO延时设置部分和YAMAHA GO44基本相同。在音频接口时钟设置出多一个SYNC时钟同步状态指示灯,用来判断音频接口和外界数字设备的时钟同步状态。OUTPUT部分,这部分控制的就是MAIN和MONITOR信号,控制界面上的推子可以随音频接口面板上MASTER音量旋钮数值变化而变化。

实际应用

YAMAHA GO44和GO46在Nuendo 3 里的延时完全一样,都是最低输入延时3.628ms,最低输出延时 5.488ms。


 GO44和GO46在Nuendo 3 里的延时

YAMAHA GO44 GO46只支持WDM、ASIO、Core Audio,并不支持GSIF的驱动,不过毕竟现在很少有支持GSIF的火线音频接口。

音质测试数据(RMAA测试报告)

YAMAHA GO46 Right Mark Audio Analyzer 测试

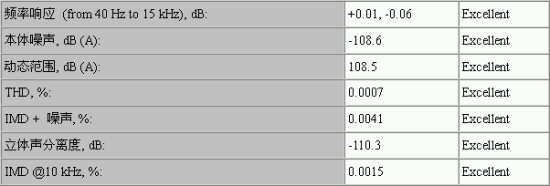

 总评

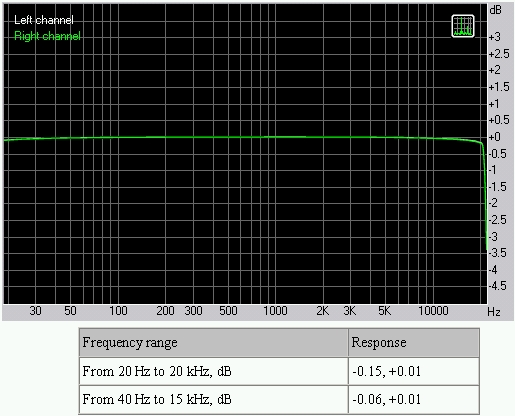

 频率响应

点这里查看详细的RMAA测试报告

内部拆解??GO44


 YAMAHA GO44音频接口

拆解很简单,拧下接口底部的两颗小螺丝,再用六角螺丝刀拧下接口两边的长条螺丝,卸下9针接口两侧的六角螺丝,两边的黑色面板就能打开了。

金属材质的面板,加上铝合金的金属外壳,难怪YAMAHA GO44 GO46音频接口有那么足的分量了。

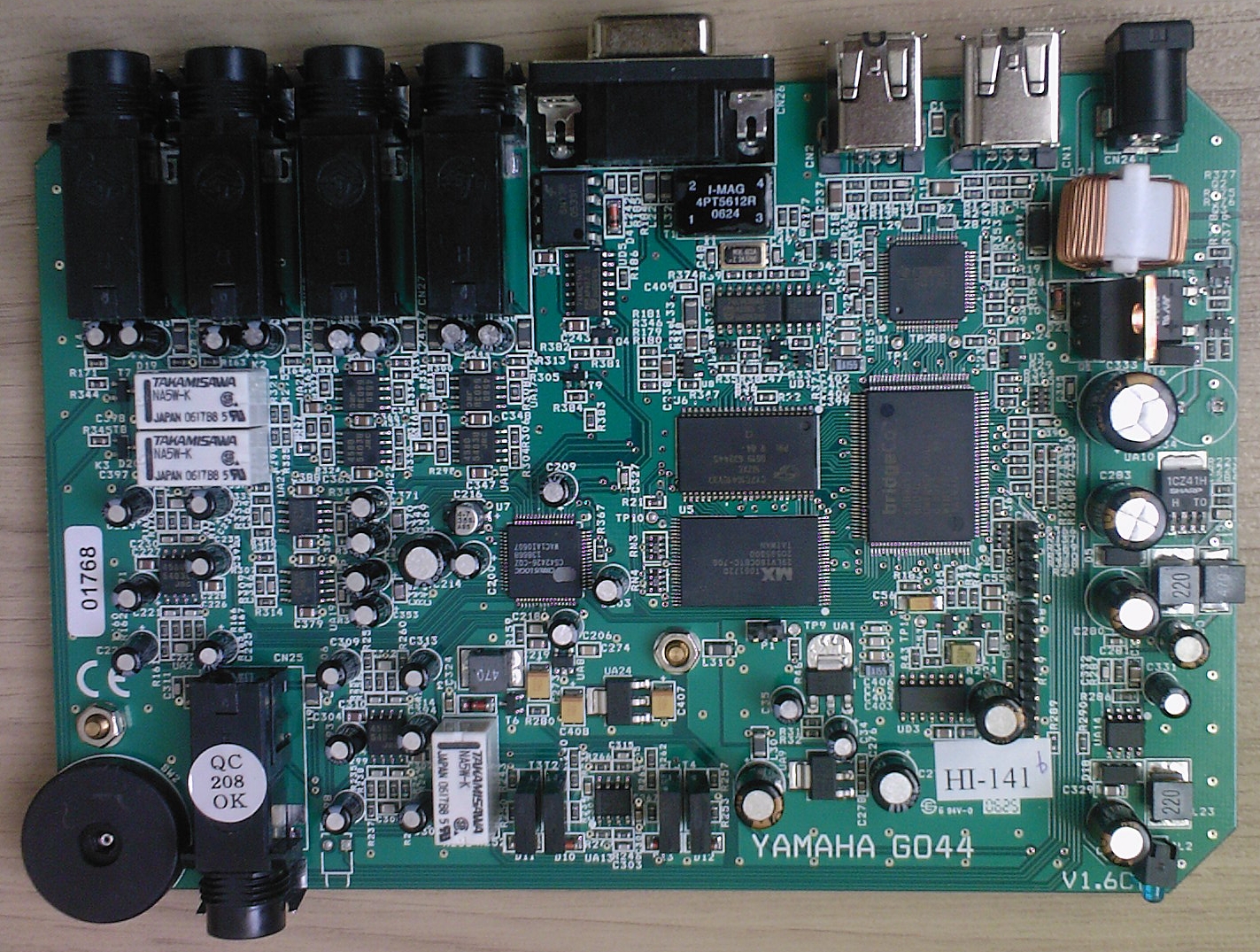

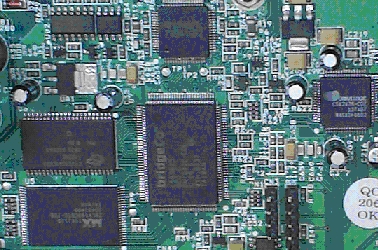

 电路板和芯片部分,点击放大


 音频接电路板

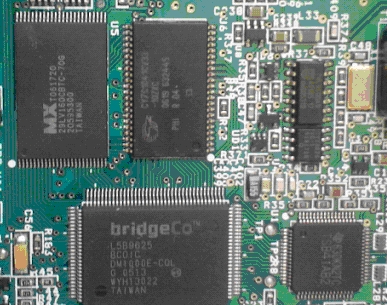

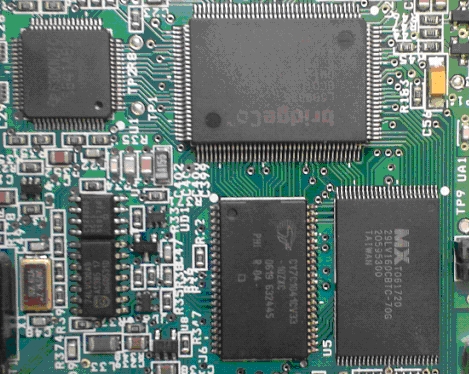

 BrigdeCo主控芯片和TI火线控制芯片 MX缓存芯片

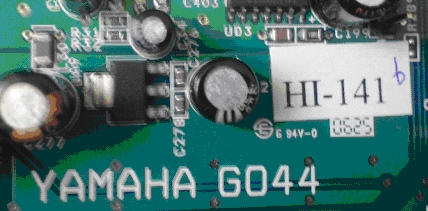

 06年第25周生产


 AD DA部分:CS42426 114 dB, 192 kHz 6通道AD DA芯片


 可360度调节的耳机音量控制转盘

内部拆解??GO46

YAMAHA GO46音频接口的拆解相对就要复杂些,拧下接口底部的五颗小螺丝,再用六角螺丝刀拧下接口两边的长条螺丝,卸下模拟输入输出接口两侧的4颗六角螺丝,后部的黑色面板就能打开了。前面的面板比较难打开,由于要拆卸旋钮和开关可能会造成旋钮开关破坏,就没有进行拆解。


 YAMAHA GO44音频接口

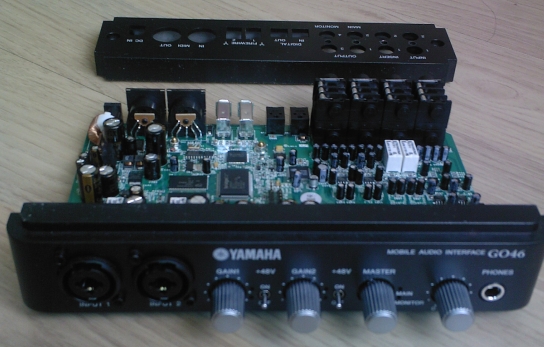

 前面板和电路板

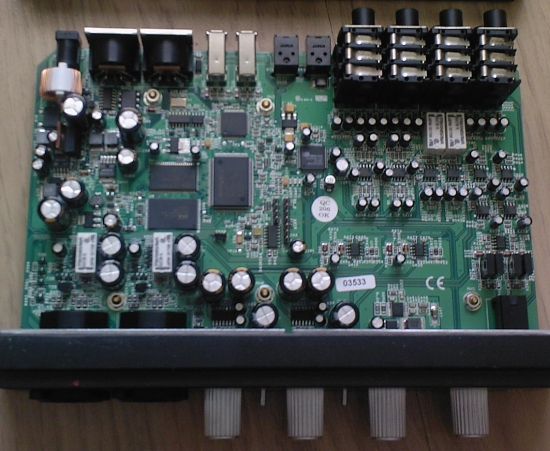

 YAMAHA GO46电路板和芯片部分,点击放大


 BrigdeCo主控芯片和TI火线控制芯片 MX缓存芯片


 06年第27周生产


 AD DA部分:CS42426 114 dB, 192 kHz 6通道AD DA芯片

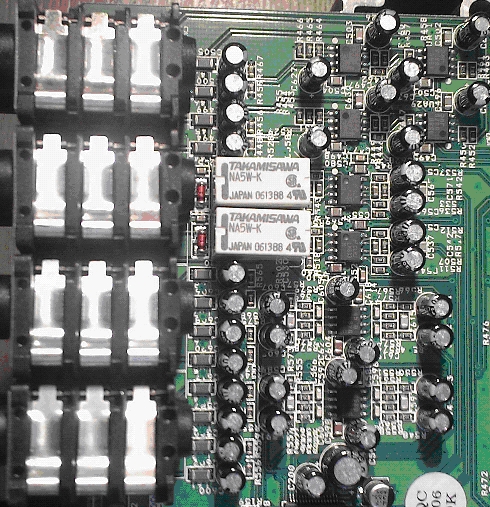

 模拟输入输出部分的模数转换电路

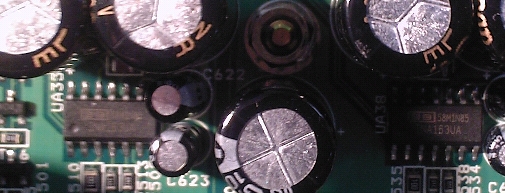

 话放处的两个BB 58M1NB5 AD转换芯片


 BB 58M1NB5 AD转换芯片


 面板控制开关和旋钮及模拟接口

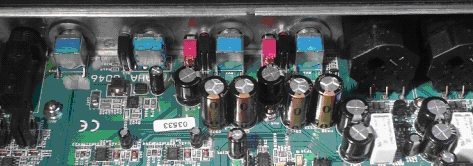

 电源和话放幻象供电部分

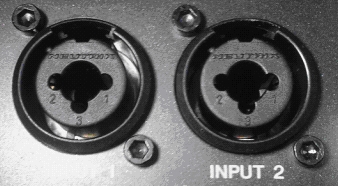

 前面板模拟接口使用的是Neutrik的接头

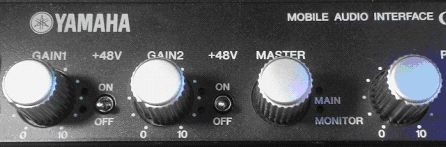

 前面板的旋钮和开关

这里有一个小问题:旋钮调节位置的指示有点不够醒目,只有旋钮上的一条凹槽来标志指示位置。


 前面板的旋钮和开关旋钮上的一条凹槽来标志指示位置(0位置处)

做工评定

“分量”十足,呵呵,做工还算不错,没有发现飞线,电路整齐干净。布局合理。火线芯片使用TI芯片,能够保证较好的兼容性和数据吞吐稳定性。对于BrigdeCo主控芯片我们了解并不多,他不提供DSP功能,应该目前算是市场上常用的主控芯片。

YAMAHA GO44GO 46音频接口总体评价

做工:电路做工干净简洁,旋钮和开关做工还能更好些。

便携性:重量有点超,如果本本没有带供电的6针火线接口(好像只有MAC本本提供带供电的6针火线接口)在背上一个变压器,真的有点超重了。

音质:AD DA转换质量稳定,话放品质不错,DA音质属于中档次。音质表现始适中,细节表现还不错,但还欠缺一些细腻感觉。但是足够满足一般音乐制作需要。

驱动:ASIO驱动稳定,MME和WDM支持一般,不支持GSIF驱动。

稳定性:整体表现很稳定,容易出现由于火线卡不稳定导致的数字暴音。重新拔插火线或者更换兼容性更好的火线卡就可以解决。

总体评价:性价比合适的音频卡,尤其YAMAHA GO46音频接口,话放AD转换品质很好,全中文的说明书和赠送的软件对入门初学者来说十分的方便。对于老手来说:在众多火线音频接口里,你又多了一个选择。
