如今唱片制作业,无论是国内还是国外,计算机音频工作站(DAW)已经占领了非常大的市场份额.DAW使用方便的背后也有一些不方便,那就是使用模拟硬件效果器时非常麻烦,要先转成模拟信号,从效果器出来还要再转成数字信号进入计算机.且不说这过程中巨大的信号损失,只在这过程中不可避免的延迟就够让人头疼.而普通的plugin效果器又得不到模拟效果器独特的音色和特性,使得大部分工程师还是觉得DAW不能满足需要.因此,从DAW诞生起,就逐渐出现了模拟硬件效果器的插件,它们分析模拟效果器的采样来写成算法,做成plugin插件供DAW使用.但是由于计算量巨大,尤其是像线性相位均衡这样的资源占用大户,全靠CPU运算很难满足设计的需求.慢慢的有的厂家开始利用DSP处理器来运行这些插件,一来保证了计算精度,分担了CPU的运算量,二来也可以利用DSP超强的加密来维护自己的知识产权.

SSL公司虽然在模拟调音台领域是大佬大,但在DSP效果器在DAW上应用的还只能算一个新生.像Creamware,TC,UAD等公司已经在这块市场摸爬滚打了很多年.但是SSL公司在数字建模算法方面也并不落后,SSL C系列数字调音台都有非常好的声誉,其特性基于著名的SSL XL9000K系列SuperAnalog模拟调音台.Duende也正是完全使用了C200数字调音台的算法,所以声音方面绝对是有保证的.


 Duende Classic


 Duende Mini

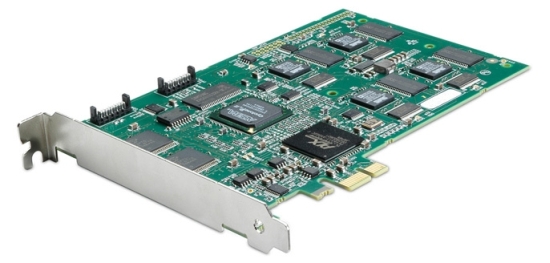

 Duende PCIe

Duende[du′endi],中文魔力的意思.目前有三种版本.Duende Classic,Duende Mini,Duende PCIe.Classic和Mini都是火线版本,都是1U机架高度,Mini比Classic窄一半,半个机架宽度.都是400火线接口,如果用6针火线链接可通过火线供电,四针火线可通过外部电源供电.Duende最高支持96KHz采样率,88.2和96KHz时可运行的插件是44.1/48KHz时的一半.classic可运行32个mono插件(44.1/48KHz),Mini可运行16个,不过你可以花钱来升级Mini来达到classic的运算能力.Classic送两个插件:均衡压缩通道条和总线压缩,Mini只送通道条,总线压缩须要另外购买.Duende PCIe是PCIe1x接入方式,运算能力和Classic一样,也送两个插件.价格方面,Classic国内售价应该是13500元左右,PCIe版本稍稍便宜一些.Mini版本大概在7000元左右.相对于最新上市的UAD2 Quad,同是4块DSP,处理能较UAD-2最高版运算能力差了15%左右.UAD2 Quad可跑16个立体声33609,Classic也可跑16个立体声BusCompressor.价格也在同一价位,不过BusComp是送的,33609要自己买.虽然Duende可选择的插件比较少,但价格还是不错的. 毕竟不用再掏钱就可以跑32个SSL的通道条和总线压缩.(文章发布前,Classic已停产,PCIe的价格跌到了令人惊讶的7000RMB左右.而MINI版本只需6000内就可以买到.)

来自VR的电路评述:

Duende使用了四块333MHz,32Bit的浮点 SHARC ADSP-21363处理芯片,浮点能力是2GLOPS;主逻辑芯片是Altera的EP2C20F484,逻辑量很大,是Altera的CycloneII经典型号,用到如此大的逻辑量说明Duende内部很复杂。CycloneII芯片只支持PCI,所以Duende使用了一枚PLX的桥接芯片让Duende工作在PC-E状态。在ADi内部资料中,ADSP-21363属于第四级SHARC,ADSP-21369属于第五级SHARC,SHARC在更新时候越来越完善Link Port 功能,就是让每个串行的SHARC工作在并行状态.理论上这个如果能实现性能会飞跃,这就好比显卡的流水线,并行越多越好了,每个卡都是x个pipeline,如果并连起来相对那个于nx个pipeline,速度就是相当于n倍数,而不是像并联CPU那种不能获取整数倍的增长能力。制约Link Port功能主要是Cache,因为外部Cache无法高速工作,这会拖慢内核,现在还没有发现在录音产品领域能够使用Link Port功能的产品。不过在PA领域部分公司开始常识让SHARC工作在Link Port模式,因为PA Live 数据量大,且对延迟要求高。

自带插件:

Duende自带的两个插件全使用基于XL9000K模拟调音台的C200数字调音台的数字算法.所以说它和WAVES SSL4000的声音是不同的.Duende完全支持MAC和PC,插件格式支持AU和VST,另外FXpansion也转换出RTAS版本.新版本的驱动支持了多块Duende共同运行,大大扩充了计算能力.Duende目前可用的插件有:EQ and Dynamics Channel,Stereo Bus Compressor,Drumstrip,Vocalstrip,X-EQ,X-Comp.每种插件所占用的DSP资源是一样的,都是单通道版本占用每个DSP芯片的1/8.价格也比较相近,而且不算太贵.Drumstrip 225欧元,X-Comp 249欧元,Vocalstrip和X-EQ都是299欧元.

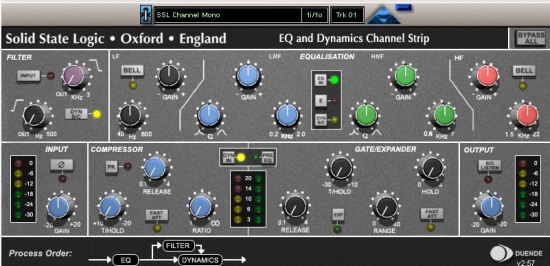

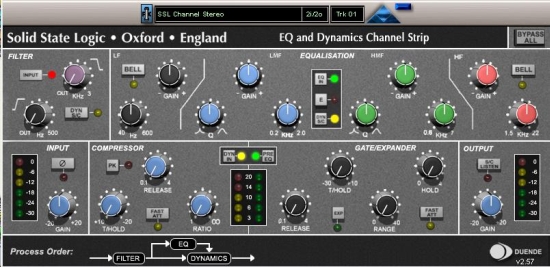

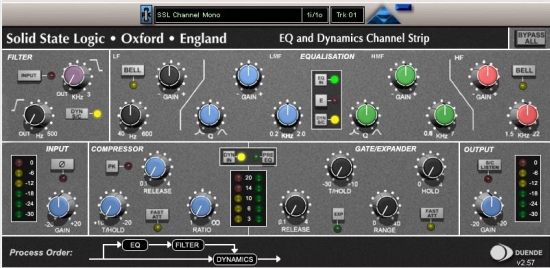

先说说通道条,通道条基于XL9000K模拟调音台,均衡包括了G系列和E系列两种声音.通道条包括五个部分:左下和右下部分分别是输入和输出控制,都有±20dB的增益和衰减,输入有反相功能,输出可单独输出旁链信号,方便监听被旁链的频段.右上为Filter滤波模块,分为高通和低通,高通滤波20.2?500Hz连续可调;低通滤波3?21.6KHz连续可调.打开Input开关,滤波器前置;打开DYN S/C可使滤波器旁链到压缩器上.旁链功能,就是指压缩器用旁链的信号来监测电平,控制对原始信号的压缩,嘶声处理就是利用此原理.滤波部分右侧就是均衡模块,此均衡为四段参量均衡:低频搁架/钟形可切换,40?600Hz,±16.5dB连续可调,高频搁架/钟形可切换,1.5?21.6KHz,±20dB连续可调.中低200?2000Hz,中高600?7000Hz,Q:2.5?0.5,±20dB连续可调.单击EQin可打开或关闭均衡模块,点击按钮E可在G系列和E系列均衡模式切换.E系列和G系列均衡的功能区别是:E系列的高频和低频搁架均衡曲线相对G系列更加平缓,G系列在高低搁架衰减到最大时会成为一个曲线非常陡峭的滤波,而E系列则不会.另外E系列的中频均衡频宽也不仅只和Q值有关,也与增益衰减的量有关.增益衰减值比较小的时候,频宽相对G系列要窄的多,也就是说,增益越小,频宽越窄.另外EQ模块也可以通过DYN S/C开关选择到旁链模式.动态处理模块分为压缩和扩展两个部分,压缩属于AGC类型,在压缩的同时自动增益.可以通过PK键来切换RMS和Peak两种电平侦测方式.激发时间默认为自动控制,也可以按下Fast ATT键以达到1ms的快速启动时间.阈值10dB?-20dB(0?-30dBFS),恢复时间0.1?4s,压缩比1:1?1:∞连续可调.扩展部分,默认状态为Gate效果,点亮EXP可切换到扩展状态.两者的区别是,扩展模式下对低于阈值的信号,衰减比值比Gate状态下低的多.可以保留更多阈值以下的信号.默认启动时间为自动控制,点亮FAST ATT将固定启动时间为150微秒.阈值10dB?-30dB(0?-40dBFS),恢复时间0.1?4s,Range:0?40dB,持续时间0?0.5秒.动态模块中间的两个开关可以关闭此部分,或将此部分前置于均衡模块.通道条的信号流程在下方的Process order后清楚的显示出来.你可以通过滤波器的input和S/C,均衡器的S/C,以及动态部分的Pre EQ几个开关,做出多达11种不同的信号流程,完全能够满足不同情况的需要.

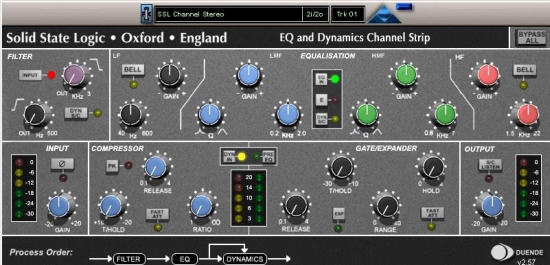

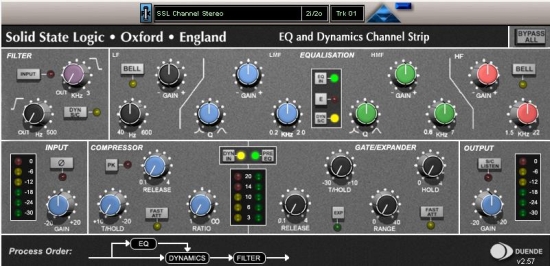

 EQ and Dynamics Channel Strip工作示意图

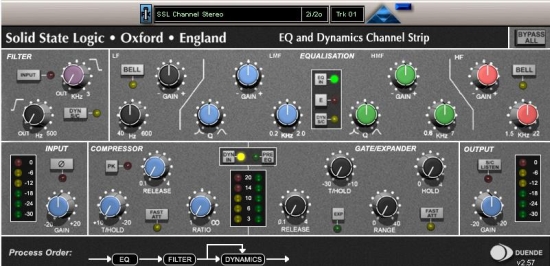

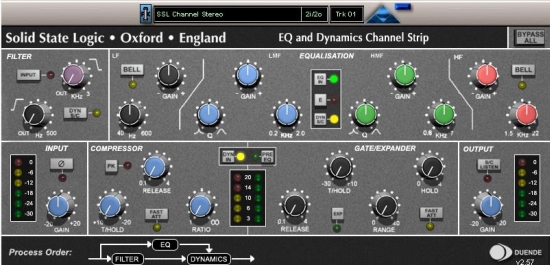

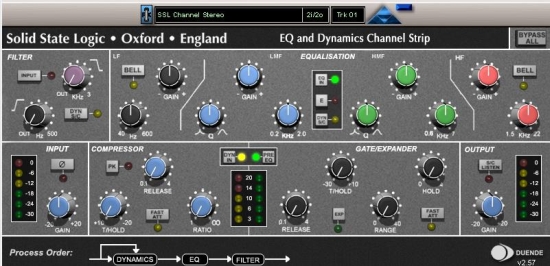

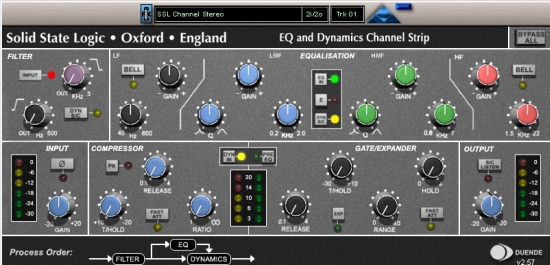

 EQ and Dynamics Channel Strip工作例1


 EQ and Dynamics Channel Strip工作例2


 EQ and Dynamics Channel Strip工作例3


 EQ and Dynamics Channel Strip工作例4


 EQ and Dynamics Channel Strip工作例5


 EQ and Dynamics Channel Strip工作例6


 EQ and Dynamics Channel Strip工作例7


 EQ and Dynamics Channel Strip工作例8


 EQ and Dynamics Channel Strip工作例9


 EQ and Dynamics Channel Strip工作例10


 EQ and Dynamics Channel Strip工作例11

接下来说说BusCompressor,顾名思义,它是一个总线压缩,算法亦是完全取自C200.压缩器界面和Waves那个一样.VU表显示的是被压缩的量,阈值+20?-20dB;增益-5?+15dB连续可调.激发时间可选择0.1、0.3、1、3、10、30ms,恢复时间可选择0.1、0.3、0.6、1.2s或者Auto;压缩比可选择2、4、20.


 BusCompressor

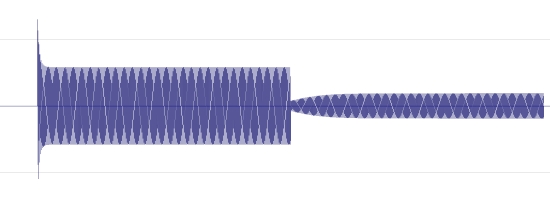

在具体使用过程中,两个插件的使用还是非常方便的.按键盘Shift再调整参数,可以更加细致的调节;Ctrl单击旋钮,可以恢复默认值.插件的延迟稍大,但对于有延迟补偿的DAW这并不是一个太大的问题,在使用中也没发觉有什么不便.通道条的声音是非常让人满意的,细腻,纯净而准确,完全的SSL风格.E系列均衡声音相对G系列更为开朗,谐波更为丰富.有合适的中低谐波和通透的超高频.G系列较中庸,适应面更广.声音相对腼腆和细腻.整个均衡的声音给人以恰到好处的模拟线性感,而不会有油腻过分的谐波.这也正是SSL的风格.通道条的压缩部分本人也很喜欢.首先它能在控制动态的同时保持音乐的呼吸和律动,在下文提到的试验中我们可以看到它在前31ms是不对信号进行压缩的.虽然压缩会自动增益,但是你完全不用害怕信号会因此而失真.本人更喜欢RMS电平侦测方式,因为压缩过程更自然,而且自动激发时间控制的非常恰到好处.如果你觉得压不住,可以选择峰值监测的方式,或者再选择上快速激发功能.扩展部分使用非常的简单,很容易就能找到合适的设置.最重要的是它不会发生因Gate的开启而硬生生的把“波形”切断,这点在处理低频乐器时是经常会遇到的问题.如果你用大量的硬件效果器,那么你一定觉得各个模块之间的顺序调整实在是件痛苦的事情.而Duende通道条将路由的可调整范围扩大到了极致.并且非常简明的就可以在界面下方看到链接方式.我用一段小提琴的素材通过Duende的通道条,主要调整了均衡部分,同样设置有G和E两个版本,压缩只用了非常小的一点点.大家可以下载听一下,在这里感谢Rogergan老师提供素材.还有一段是用Nirvana的鼓组分轨全部使用Duende通道条处理前后的音频文件,录音没有加HH麦,故而HH音量较小,也没仔细弄,大家听声音就好.下图是2000Hz,-3dBFS和-20.4dBFS的两段正弦波通过通道条压缩器[阈值0dB(-10dBFS),恢复时间0.3s,压缩比4,自动激发和RMS监测)所得到的波形图片.


 压缩后的波形图片

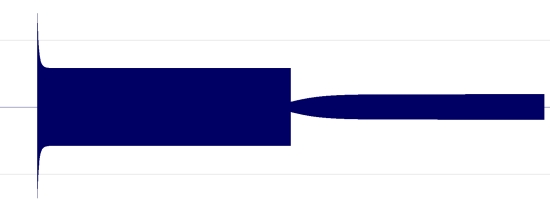

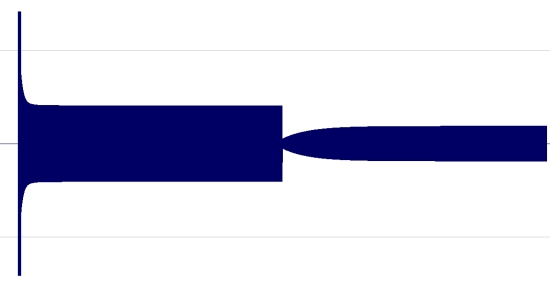

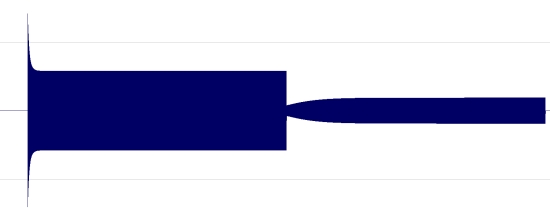

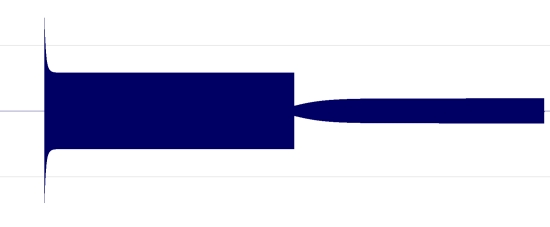

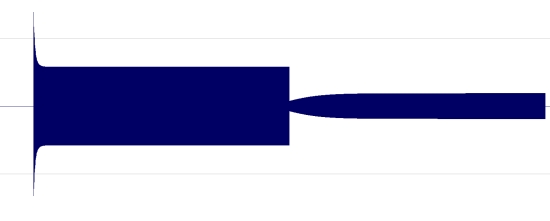

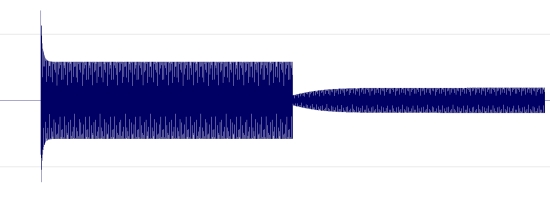

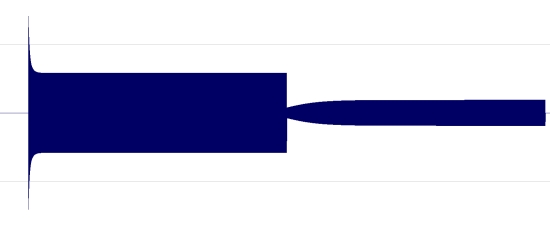

不过最让我喜欢的还是BusCompressor,你在其他任何软件Plugin中都很难找到这种声音,完全SSL调音台总线压缩的还原.它可以非常自然的控制动态,而又不留一点痕迹.在你调节阈值的时候,你会为它的顺滑而惊讶.它能够真正的把音乐揉合在一起,而完全不损失音乐的呼气和各个元素的细节.从下文的几张图中你可以发现,当你阈值在0dBFS的时候,压缩已经开始启动了,这个预先的压缩阈值非常低,大概在-33dB以下,压缩比非常低,激发和恢复时间非常长.正是这个预先的压缩,让整个压缩过程平稳而顺滑的起始和恢复.另外从其他几张图片中我们也可以发现,压缩对不同频率的信号压缩过程有非常微小的区别,这就是它的独特之处.不过总的来说,它还是原汁原味的还原声音,染色很中性,非常适合用来对流行音乐做压缩.当然,你完全可以把它用在人声或者民乐器甚至是失真吉他上,效果绝对不会让你失望.第一张图为-1dB,60?20000Hz,通过BusComp所得到的结果,压缩阈值为最高.其他图依次是60,120,230,500,800,1200,2000,4000,8000,12000,20000Hz的两段音频素材(电平大小与上文通道条所测试所使用素材相同)通过BusComp所得到的结果.BusComp设置为10dB(-10dBFS),激发时间30ms,恢复时间300ms,压缩比4.另外也用了一首没做音量提升的歌曲来试了压缩.歌曲大家就别在意了,只听压缩过的声音就好.


 60?20000Hz


 60Hz


 120Hz


 230Hz


 500Hz


 800Hz


 12000Hz


 2000Hz


 4000Hz


 8000Hz


 12000Hz


 20000Hz

除了通道条和总线压缩,Duende的其他插件当然效果也不俗.人声通道条提供了最为全面的人声处理方案.鼓通道条更是提供了人性化的功能,轻而易举的就能控制好鼓的pouch和音色.X-EQ和X-Comp我个人玩了很久,绝对是母带级别的工具,声音和功能我就不再累述.总之一定不会对不起SSL这个厂牌.

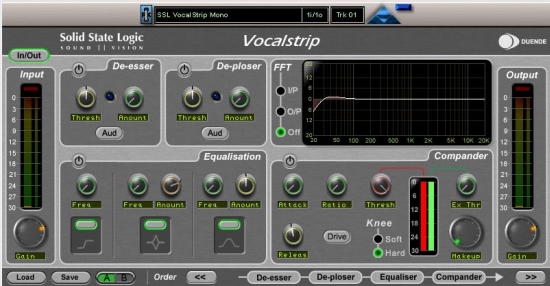

 Vocalstrip


 X-EQ


 Drumstrip

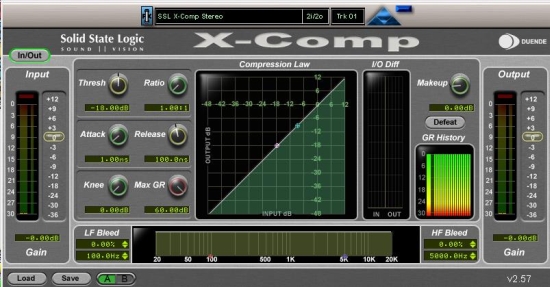

 X-Comp

可能你的计算机里已经有了NEVE,API的模拟软件PLUGIN,但是SSL的声音,你拥有的也许并不是真正的还原.Duende拥有完全的SSL C200调音台的声音.不是NEVE的肥厚,不是API的硬朗,是SSL的清澈细腻和顺滑.相信你的DAW在不久以后就会拥有这超级模拟调音台的声音,享受这数字技术带来的美好声音吧.

后记:对于目前国内售价7000RMB左右的Duende PCIe,可能会让先前买入的朋友大跌眼镜.不过目前的Duende得确是异常超值了,关注的朋友可以考虑下手……

示范音频下载:

价格:

  • Duende Classic:14000元,已停产
  • Duende PCIe:7000元
  • Duende Mini:6000元
  • Drumstrip插件:225欧元
  • X-Comp插件:249欧元
  • Vocalstrip插件:299欧元
  • X-EQ插件:299欧元
