Mackie Onyx satellite 这款音频卡上市有一段时间了,被坛子里的朋友们吵得翻天覆地。做为Mackie出的第一款独立音频卡,市场定位相当好。在你花2K多的价钱把小录音棚般回家,同时享有ONYX的前置,对讲、监听控制等等。呵呵,基本上也值了。

昨天在MIDIFAN坛子里有的一些朋友在问这块卡的使用与操作的事。其实我们买卡时不要老是去想一块卡怎么这么多专业控制,这么多旋钮。做为一块音频卡,它再复杂其实也就是那么回事。基本上大多数低价格的音频卡我们都能很快的安装完成,并开始工作或者娱乐。行,那么我们就把这一块卡来分解开来,对这块卡有需求了解的朋友可以来看看。我的目的是:其实你也可以很快上手专业音频卡!

看看后面的连接图,会不会觉得头晕啊??其实很简单的。咱们一个一个来分析!

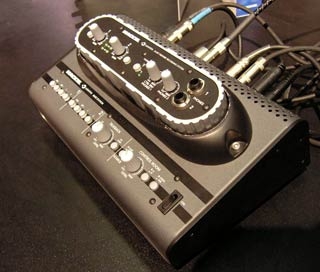

这就是传说中的卫星了。 我们首先就可以以一个大概的方式看出,上面的卡在中间的是我们这块卡的核心部分。拿出来也是一个独立的外接1394卡。两路输入话筒前置放大的增益调节和耳机等输入口。好,那么我们就把图放大,细细来讲。

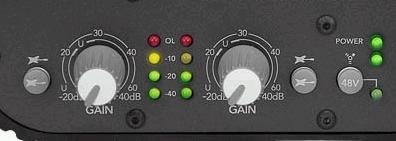

从上面我们可以看出,这上面的旋钮和按钮控制着音频卡的重要部分,分别是选择输入的GAIN和高阻乐器输入和话筒输入的选择。另外就是4段电平表了,方便、直接直观。

好了,我们进入下一部分。这部分是Satellite的两路耳机输入口。如果没有多余的钱购买独立耳机分配器的来说,这也是个好东东。我们可以把一路做为录音师的自己来使用。第二个就给我们的录音歌手或者是乐器演奏者。但你要保证一个耳机线的长短。一般的监听耳机线都有2-3米长。“嘘”!告诉电脑,让它声音小点!

这两个耳机口都有两个不同的旋钮控制,为什么说不同呢??不是一样的吗?不,这就是Satellite的不一样。第一个耳机口是跟Ctrl Room相连!第二个是属于自由控制。

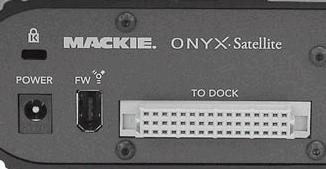

反面板就相对简单很多了。估计有很多在家里用台式机的“宅男”们,是肯定看得少的。一个一个说吧,电源口,1394口,连接口。

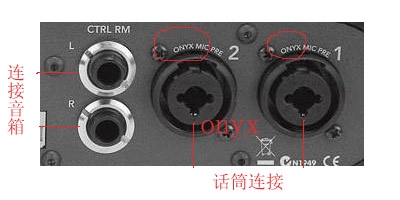

这边就更简单了。两路输入和输出。有本本的朋友拿着跑吧。这上面可以插话筒和你的监听音箱。看到关键部分没有!(图中红色的标记)这应该可以说是卡的一个大卖点了,ONYX的前置!就是告诉你,咱们小作坊也能有高品质!

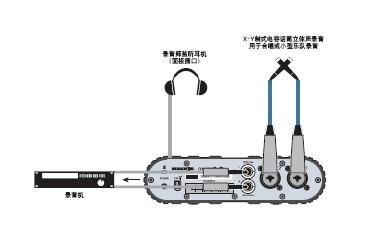

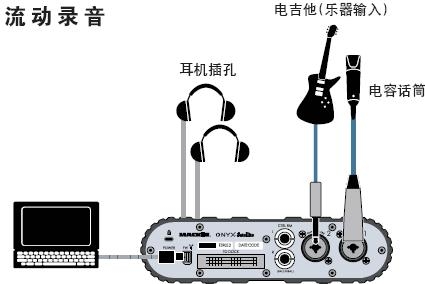

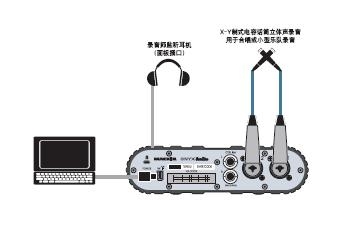

好,下面我们就介绍一个Satellite的卫星做为一个二路进出的音频卡在录音中使用,特殊X-Y的立体声录音和离开数字音频工作站的使用。大部分人都会以为音频卡跟电脑相连才能发挥作用。那么,我们下面的第二个图就可以让初学者们看到这块音频卡的另一面了。

TALKBACK, 以前有很多的朋友在音频卡上几乎从来没有看到过。到过录音棚的朋友可能在一些台子上看到过,这点是一个对讲功能。(注:录音的时候录音师和歌手或者乐手都有一个交流)这个功能几乎是一下子拉走了一大帮的FANS了。专业!就是这样,你也可以拥有此功能了!!TO PHONES 与TO DAW是分别控制你的对讲到耳机或进电脑,中间的大旋钮就可以控制这块卡免费送你的话筒音量。。

后面就是Control Room了。这是你的工作站的输出控制。分别控制你后面板的监听切换和6路输出的选择性控制。监听的选择A-B大家也不要觉得没用,大家肯定常常会遇到做完作品把输出重新选择的问题,现在不用了。这款卡只你要轻轻一按,就可以达到你两款箱子的互听了。

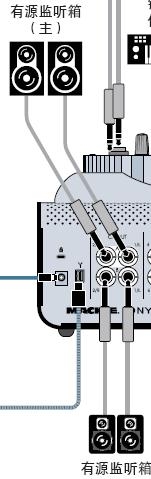

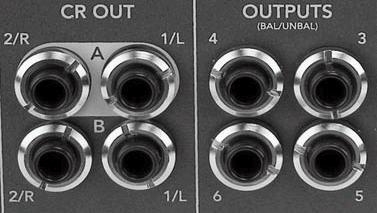

这就是卡的输出接口了,大家的音箱在跟卫星卡连在一起的时候,就只能插它的PP了。右边的图就画出了AB音箱的连接法。把这对箱子一连,自然,我们上面的Control Room的AB按钮不就发挥作用了。

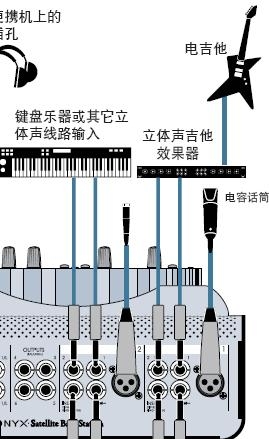

输入的部分我们就分两部分来讲,大家可以看到上面分别是LINE的线路,我们是连接了键盘全成器,卡浓口我们是选择了话筒。第一个通道的上面两个LINE我们连了立体声的吉他效果器,卡浓口我们是选择了话筒。那我,我们就看看,下面的INSERT的口上我们是连了什么呢?

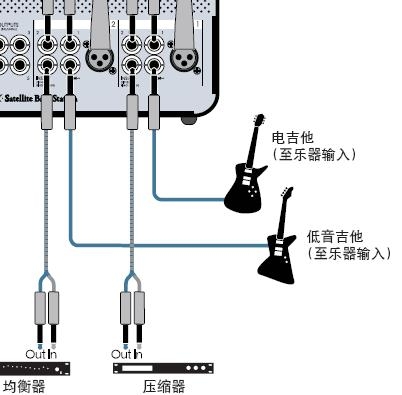

在这里我们就可以看到了,我们的INSERT的接口是以插入效果器口了。我们在录音时分别加了一个EQ和压缩。高阻乐器口肯定就是接了传统的电声乐器了。我们可以在这两幅图中看到相连这么多乐器和话筒。但这只是告诉你,你可以这样去连。并不是说所有连起来它都可以一起工作。毕竟Satellite只是一个两路输入的音频卡。看到上面这张图,我们就应该知道


(这幅图可是跟上面的输入部分紧紧相连的啊)

好,下面我们进入Satellite的另外一个给合部分的主面板。这几个按钮对于常常在家或者小工作室完成录音工作的人来说,是要常常用到的。两个大块就是告诉你两个通道的选择。从第一个开始分别是:话筒、吉他、线路1和线路2.你工作的时候需要哪个就按下哪个,他就会给你提供工作了。上面的输入图等于就像是一个个勇敢的士兵,都在等着你做将军的调配了。

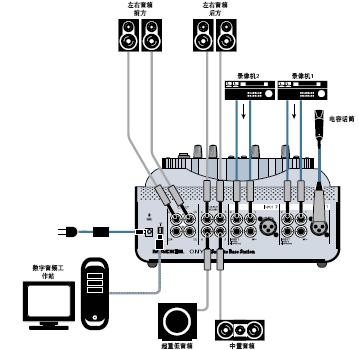

为了满足我们多种用户的需求,自然Satellite还有它更为强大的一面。多路输出连接的5.1了。还有加上录像机的连法也把连接图给大家介绍。

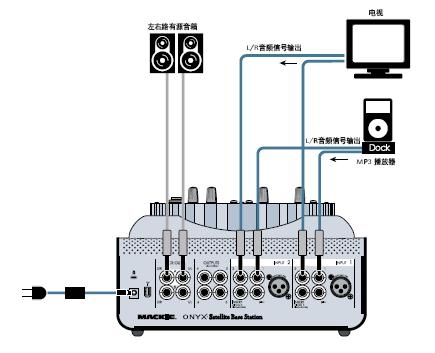

什么??!!太专业了?您是一个业余发烧友??好,那我们就告诉您发烧友怎么使用我们的Satellite,无需你的电脑、离开1394的困扰,直接通上电源跟上你的HIFI设备吧,或者更为简单的MP3吧。一切就是这么简单。

Satellite其实也就是如此简单,祝你顺利哦!
