真力监听校准笔记

为给更多真力用户提供更好的服务,真力中国在今年3月开启了“监听系统校准之旅”。活动中,我们收集到了一些具有代表性的实测资料。在征得棚主和用户的同意后,我们在此与大家分享。

真力愿协助你 “告别猜测,精准监听” !

 四                             普通房间如何精准监听?

哎,承认吧,作为一名自zhèng由qián灵chī活fàn的音频工作者,你的工作环境一定不仅仅只在经过专业声学装修的录音棚,有时你可能会在剧院后台的控制间,电视台演播室的音控室,更多时候,你可能会在自己家的卧室、书房,或客厅一角,偶尔甚至还会在临时搭建的工作场所中。

这时候,大动干戈、费时费力的房间声学改造就显得很不切实际了。那么怎样在充满挑战的环境中,尽量得到更精准的监听?


好吧,你想要拆掉家里哪道墙?想要在不足15平米的小卧室再里装两个大型低频陷阱?想要买3大厚床垫贴墙放着,从此让喜爱小清新装修风格的女票唠叨不停?


友情建议,开工之前,先看看这篇文章吧……这次要分享的,就是在充满挑战的普通房间中进行的一次监听系统校准实例。


我们面对的情况:

  • 普通住宅房间,没有经过任何声学改造

  • 房间同时承担着工作室和卧室双重功能

  • 音箱是一对8040

  • 右音箱处于墙角,左音箱不在墙角,左右声学结构不对称


肿么办?

首先,为避免低频抵消现象,调整音箱与墙壁之间的距离,避免距离大于60cm。



避免音箱后墙带来低频抵消

然后,查查《真力监听设置指南》,找到8040的推荐监听距离。在这个范围之内,我们尽量离音箱近一些,离音箱越近,获得的直达声就相对越多,反射声的干扰就相对越小。此次我们根据家具布局和桌面尺寸,选择了1.1m。



真力音箱推荐监听距离

确定了监听距离之后,按照等边三角形的规则摆放音箱,这是行业标准自然不用多说。


摆放音箱


调整音箱的距离、摆位

普通家居环境中最切实可行的就是这种小范围内的摆位调整了。距离、位置均调整完毕,现在把测试话筒摆放在监听位置、耳朵高度,实测一下频响如何。


红色为左音箱,蓝色为右音箱

不得不说,在一个未经任何声学处理的普通房间中,这结果已经相当可喜可贺(甚至好过某些声学处理不当的录音棚了)。

明显存在的问题有2个:

  • 由于右音箱在墙角,左音箱不在墙角,左右音箱在200Hz以下的频率响应有严重差异。

  • 两只音箱在高频的频率响应都略有些翘。


如何改善?把8040转过来,你会发现它的背板上有一排DIP开关,通过它们可以进行频率响应的微调,补偿房间环境带来的负面影响。


8040背板DIP开关

在操作手册中有详细说明,可以看到调整每一个DIP开关都会对频率响应产生什么影响。


8040操作手册中的DIP曲线

对于左音箱的实际情况,我们尝试开启BASS TILT -2dB; TREBLE TILT -2dB,再实测一下频率响应:


  • 红色曲线为校准前

  • 蓝色曲线为校准后


对于右音箱,我们尝试开启BASS ROLL-OFF -8dB; DESKTOP CONTROL ON; BASS TILT -6dB; TREBLE TILT -2dB开关,再实测一下频率响应:


  • 紫色曲线为校准前

  • 绿色曲线为校准后


测量校准中

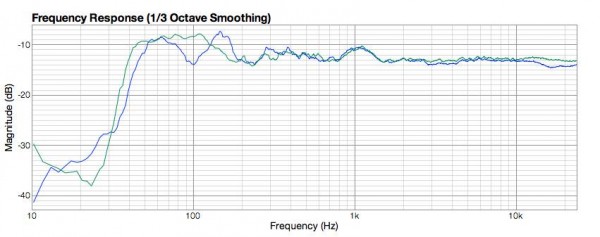

单独分析和调整左右的同时,别忘了随时比较一下左右曲线的一致性:


  • 蓝色曲线为左音箱最终校准结果

  • 绿色曲线为右音箱最终校准结果


最终,左、右音箱的DIP开关设置为:

左:
  • BASS ROLL-OFF OFF

  • DESKTOP CONTROL OFF

  • BASS TILT -2dB

  • TREBLE TILT -2dB

右:
  • BASS ROLL-OFF -8dB

  • DESKTOP CONTROL ON

  • BASS TILT -6dB

  • TREBLE TILT -2dB


校准完毕,这套8040立体声系统的频率响应在200Hz以上达到了±2dB,在40Hz ~ 20kHz范围内达到了±3dB。普通卧室中的工作室能有这么好的结果,主人就偷笑吧……!


追求细节和完美的音频工作者肯定还对低频的崎岖不平很是介意。当然,这才是对你的耳朵和你的音乐作品负责任的态度。

但不幸的是,在普通房间——尤其是狭小房间中,四周反射面带来的负面影响显著增加,同时低频响应恶劣也是常见的通病。而音箱背后的DIP开关即使再丰富,也只能做有限的几种调整。


能不能在不拆墙、不装修的前提下,让监听再精准一些?

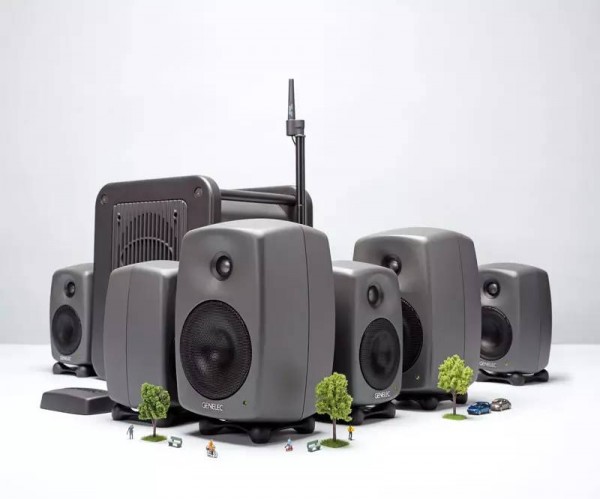

熟悉真力的朋友可能知道,目前,真力已推出了带有强大处理能力的SAM系列音箱,包含8320、8330、8240、8250等多个型号。它们继承了8000系列的经典设计,同时加入了真力先进的SAM技术。


Genelec SAM系列

SAM技术实现了一个由计算机灵活控制的监听音箱网络。通过Genelec GLM (Genelec Loudspeaker Management) 音箱系统管理套件, 你可以让音箱根据实际环境的声学状况,进行全自动的精密校准,得到真正靠谱的监听环境,省去适应和猜测的费心费力,把全部精力投入到作品和创作上。



GLM套件

GLM套件包含一只真力测试话筒,一个真力网络适配盒,一个音量旋钮(或可以选配无线遥控器),和所需线缆。GLM软件可以在真力网站免费下载。


GLM软件界面

上图中红色曲线为音箱在房间中的实际频率响应。蓝色曲线为真GLM通过实测和计算得出做出的自动补偿方案。绿色为最终校准结果。


可以看到,GLM所能做到的调试校准,比传统模拟音箱的DIP开关要精密得多。除了做频率响应校准,它还可以自动测量延时、电平,并自动进行延时补偿和电平校准,这对那些因为空间受限而摆位不标准的监听系统,非常实用和有效。



延时补偿及电平校准

目前,带有SAM技术的真力音箱型号有:





 本次主角:Johnny费嘉

刚才看到的工作室主人是爵士吉他手、音乐人Johnny费嘉,目前正在备考上海音乐学院爵士吉他专业的研究生,并且经常举办现场演出。


他把自己的个人音乐空间收拾的非常精致,同时满足编曲创作、录制小样等多种功能。话说小哥的8040A已经用了10年了,从北京带到上海,从没有令主人失望。

祝福有梦想的人,请大家多支持!感兴趣的朋友可以通过新浪微博@费嘉_GT找到他。

另外,顺便放出小哥近期的演出日程:




希望本次的经验分享对你有所帮助!也欢迎持续关注真力官方微信号。


Why guess when you can be sure?现在,前沿的技术和先进的工具已经可以让监听更加精准。真力SAM系列智能有源音箱能够自动进行声场校准,提供精准可靠的监听工作环境。

别让本可以解决的问题浪费你的时间,干扰你的判断。
告别猜测,全心投入创作吧!
