真力监听校准笔记

为了给更多真力用户提供更好的服务,真力中国在今年3月开启了“监听系统校准之旅”。

至今,真力技术团队已经为30多套真力监听系统进行了免费的上门调试校准。其中,我们收集到了一些具有代表性的实测资料。在征得棚主和用户的同意后,在此与大家分享。

真力愿协助你 “告别猜测,精准监听” 。

一、为音箱找到最佳位置

你也许遇到过这种情况:

监听音箱的声音在底鼓、贝司的打击感频段上有所缺失感,用EQ提也提不出来。
这有可能是由于监听位置恰好处于房间中的驻波低谷,也有可能是音箱与后墙的距离不合适而引发的频率抵消现象所致。后者可以通过调整音箱与后墙之间的距离,得到很大的改善。请看下面的测量校准实例。

下图是在上海鸿星录音棚的控制室,8040(左音箱)摆放在2个不同位置时,于监听位置测得的频响曲线:


• 红色曲线是将8040摆放在桌面上,音箱前面板距后墙约80~90cm时的测量结果,这里是棚主为8040安排的最初位置。

• 蓝色曲线是尝试将8040靠墙摆放,距后墙约5~8cm时的实测结果。80Hz附近的大坑消失。

在此基础上,我们利用音箱背后的DIP开关进行了进一步调试校准,最终频率响应平直度在43~20kHz范围内达到了±2.5dB的良好结果,整个监听系统能够更加精准、忠实地还原声音,协助录音师更好地工作。

第二个具有代表性的例子来自长沙李先生的个人音乐工作室。这是一间由普通住宅改造而成的工作室。下图为1032(左音箱)摆放在2个不同位置时,于监听位置测得的频响曲线。



• 红色曲线是1032摆放在最初位置时的测量结果。

• 蓝色曲线是尝试将1032靠近后墙,几乎紧贴墙面时的测量结果。60Hz附近的大坑消失。

接下来,在蓝色曲线的基础上,我们通过调整音箱背板上的DIP频率响应控制开关,得到了更加平直的频响曲线。



绿色曲线为DIP开关Bass Tilt -2 开启后的最终校准结果。频率响应平直度在30~20kHz范围内达到了±3.0dB。在普通住宅改造的工作室中,能得到这样的结果相当不错。

由实测例子可以看出,仅仅小范围挪动了音箱位置,就能使监听系统的表现得到显著改善,这具体是什么原理?在考虑房间布局、音箱摆放时,又应该注意哪些细节?

后墙抵消现象详解

低频,尤其是200Hz以下的低频,呈全方向辐射。这意味着在音箱周围的任意方位都能得到相同的声压级。无论是倒相孔在前方、后方,还是下方的音箱,都是如此。

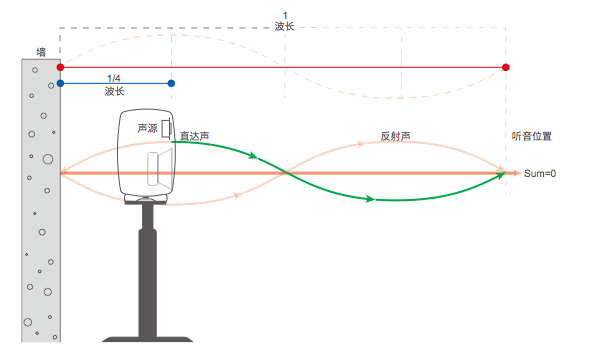

当音箱与音箱背后的墙面有一定距离时,声波会垂直辐射到墙面,然后沿原路线被反射回来。假如某一频率,其波长的1/4恰好等于音箱前面板到后墙的距离,那么后墙的反射声将与音箱辐射的直达声相位相反,部分直达声将会被反射声抵消,导致这一频率声音出现衰减。衰减量取决于音箱到后墙的距离,以及墙面反射的声能大小。

最深的“谷”通常衰减6dB到20dB。此时,并不能通过提升这些频率来进行补偿,因为墙面的反射也会相应增加。




真力建议为了避免音箱背后的墙面反射带来的声学抵消,请将音箱靠近墙面放置。通常,音箱前表面距离后墙应小于0.6米。对于后倒相的音箱,音箱背板需与墙面留出至少0.05米的缝隙,确保倒相孔周围的空气正常流动。

对于你来说,监听音箱在中、低频段的表现对混音至关重要。为了获得更精准的声音,正确判断、顺利干活,在察觉声音有问题时,不妨试试改变音箱到后墙的距离,为它避开低频抵消,找到声音最佳的位置。

 本次主角:鸿星录音棚

这间录音棚位于上海市普陀区,棚主“鸿”是一位开朗热情又文艺范的帅哥。录音棚业务十分繁忙,在真力小分队调试校准的过程中,还有歌手在一旁耐心等待。



测量校准进行中

 本次主角:李先生个人工作室

这虽然是一间不大的个人工作室,但却合理安排了编曲制作及影片审看2个功能区,还拥有一对小编都没见过的限量版8030。工作室主人对声音非常重视,聆听时的表情认真专注。



1032测量校准进行中

希望本次的经验分享对你有所帮助!也欢迎持续关注随后发布的更多《真力监听校准笔记》。



Why guess when you can be sure?

现在,前沿的技术和先进的工具已经可以让监听更加精准。真力SAM系列智能有源音箱能够自动进行声场校准,提供精准可靠的监听工作环境。

别让本可以解决的问题浪费你的时间,干扰你的判断。

告别猜测,全心投入创作吧!
